Патронный ТЭН для пресс-формы 6 кВт: как подобрать и заказать
Крупная пресс-форма весом 70 кг остывает между циклами на 15-20°C даже при коротком простое линии. Если форма не успевает прогреться до рабочей температуры за паузу между запусками, первые изделия после простоя идут в брак по недоливу или короблению. На высокопроизводительных линиях с большими формами именно это вынуждает ставить суммарную мощность патронов 6 кВт и выше, а не ограничиваться 1,5-3 кВт, как на небольших формах.
Почему 6 кВт, а не меньше
Мощность патронов считается не от размера формы "на глаз", а от трёх величин: массы металла формы, требуемого перепада температур и времени, за которое нужно успеть прогреть форму между циклами. Чем крупнее форма и чем жёстче темп линии, тем быстрее нужно отдать тепло в металл - а значит, выше суммарная мощность.
На практике 6 кВт нужны, когда форма весит от 50 кг и выше, а время простоя между циклами (переналадка, смена вставки, плановая пауза) ограничено 15-20 минутами. Форма должна успеть прогреться за это окно, иначе линия начинает работать на "недогретой" форме.
Таблица: масса формы → мощность → время прогрева
| Масса формы, кг | Мощность для прогрева за 15 мин, кВт | Мощность для прогрева за 20 мин, кВт | Рекомендация |
|---|---|---|---|
| 20-30 | 2,0-2,5 | 1,5-2,0 | 1,5-3 кВт, патроны меньшего диаметра |
| 40-55 | 3,5-4,5 | 2,5-3,5 | 3-4,5 кВт |
| 60-75 | 5,0-6,0 | 4,0-4,5 | 6 кВт - типовой выбор |
| 80-100 | 6,5-8,0 | 5,0-6,0 | 6-9 кВт, считать отдельно |
| 110-140 | 9,0-11,0 | 7,0-8,5 | выше 6 кВт, блок из 8-12 патронов |
Диапазон 60-75 кг закрывается именно суммарной мощностью около 6 кВт при темпе переналадки 15-20 минут. Если форма тяжелее или окно прогрева короче, мощность растёт пропорционально - и это уже расчёт по чертежу, не по таблице.
Как считается время прогрева формы
Логика та же, что для нагрева воды или воздуха, но вместо удельной теплоёмкости воды берётся теплоёмкость стали формы, а вместо объёма жидкости - масса металла:
P = 0,00116 × m × ΔT / t, где P - требуемая мощность в кВт, m - масса формы в кг, ΔT - перепад температур в °C, t - время прогрева в часах.
Пример расчёта. Пресс-форма из стали массой 65 кг, остыла за простой на 25°C (с рабочих 180°C до 155°C), нужно вернуть на рабочую температуру за 15 минут (0,25 часа):
P = 0,00116 × 65 × 25 / 0,25 = 1,885 / 0,25 = 7,54 кВт
Получили ~7,5 кВт - чуть выше 6, потому что перепад 25°C и окно 15 минут жёстче среднего. Если тот же перепад закрыть за 20 минут, суммарная мощность снижается до ~5,65 кВт - уже внутри диапазона 6 кВт с запасом. Отсюда видно: 6 кВт не универсальная цифра, а результат конкретной пары "масса формы + окно простоя". Теплоёмкость стали принята здесь приближённо как для воды (с поправочным коэффициентом в константе 0,00116) - для точного расчёта под конкретный сплав формы коэффициент уточняется отдельно.
Сколько патронов и какой мощности каждый

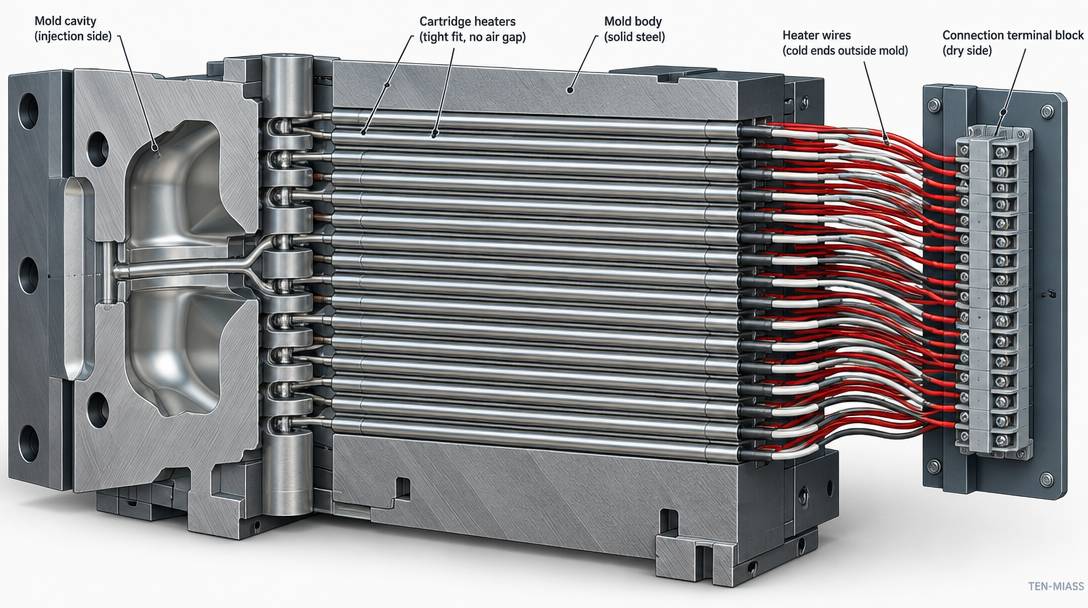

6 кВт суммарно не означает один мощный патрон. Форма прогревается равномерно, когда тепло распределено по нескольким каналам около рабочей полости, а не идёт из одной точки. Типовая раскладка для формы 60-75 кг:
- 4 патрона по 1500 Вт - если каналы в форме крупные, диаметр от 16 мм
- 6 патронов по 1000 Вт - более равномерный прогрев, каналы диаметром 10-12 мм
- 8 патронов по 750 Вт - для формы со сложной геометрией и несколькими зонами
Диаметр и длину каждого патрона задаёт диаметр и глубина готового канала в форме - это нельзя "подобрать из каталога", нужен чертёж или замер каналов. Диапазон патронных ТЭН у нас: диаметр 4-32 мм, длина 30-6000 мм.
Что прислать для расчёта
- Масса и материал формы (сталь, какая марка - если известна)
- Рабочая температура литья
- Время цикла по регламенту линии (сколько длится одна отливка от смыкания до раскрытия)
- Требуемое время прогрева между циклами или после простоя (сколько реально есть окно до следующего запуска)
- Чертёж формы с расположением каналов под патроны, если есть - ускоряет расчёт диаметра и длины
Нужны патронные ТЭН 6 кВт под вашу пресс-форму?
Присылайте массу формы, рабочую температуру и требуемое время прогрева - рассчитаем число и мощность патронов под чертёж.
Оформить заказЦена патронных ТЭН по прайсу "норма" - 2270-8600 ₽ за штуку, зависит от диаметра и длины. Итоговая сумма за комплект на 6 кВт зависит от количества и размера патронов. Цены при закупке от 10 шт. Точный расчёт по диаметру и длине в день обращения.
Допуск по ГОСТ: считать мощность, не сопротивление
ГОСТ 13268-88 нормирует допуск мощности +5/-10%, не сопротивления. Для суммарной мощности комплекта патронов на 6 кВт коридор получается 5400-6300 Вт. Это не значит, что каждый отдельный патрон должен укладываться в тот же процент - у каждого свой номинал и свой расчёт сопротивления через R = U²/P. Проверять сопротивление комплекта "в среднем" бессмысленно: нужно мерить каждый патрон отдельно по его собственному номиналу.
