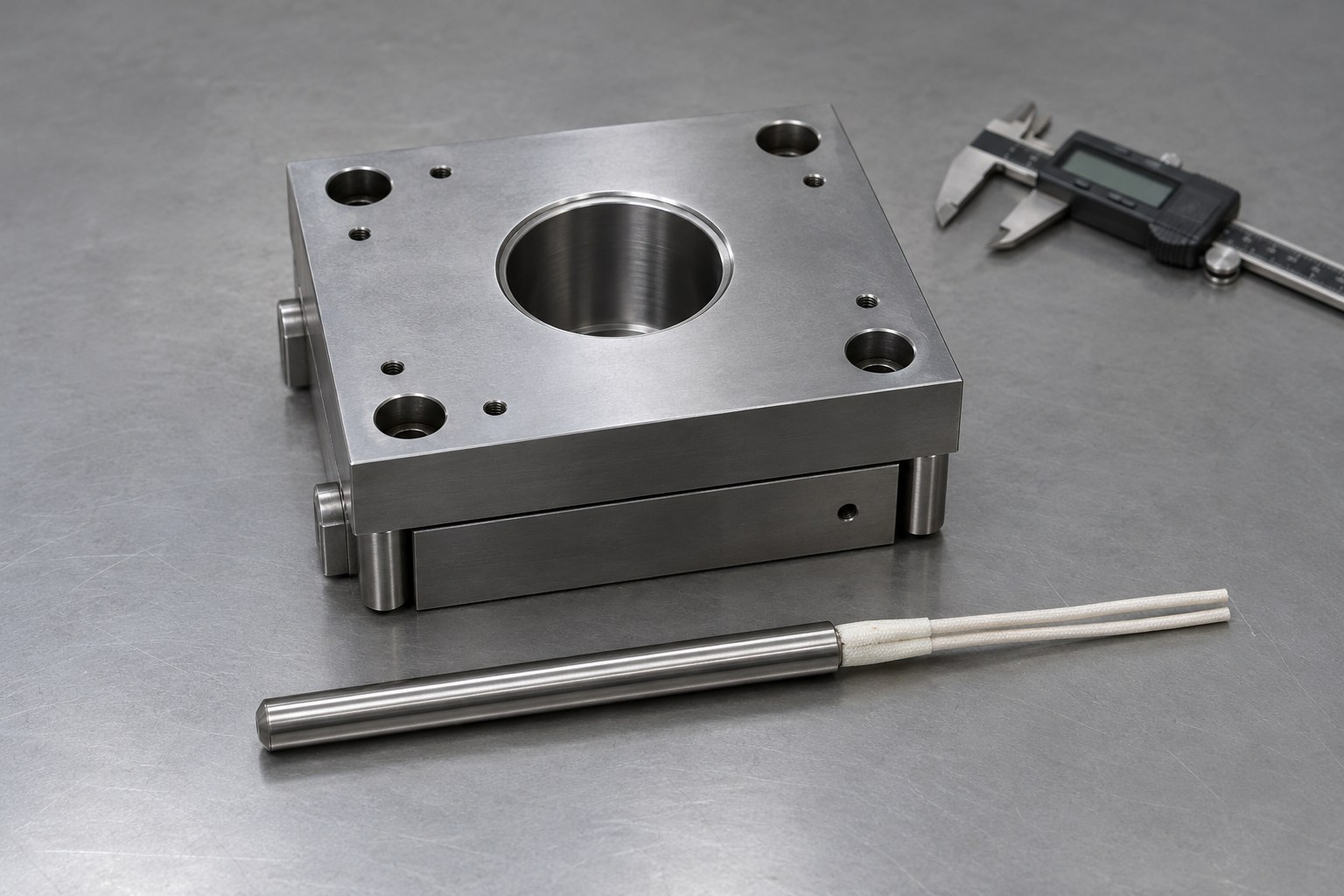

Патронный нагреватель выступает из плиты: где заканчивается горячая зона
Если патронный нагреватель выступает из плиты, сначала выясняют, какая часть выступает: холодный участок, специально предусмотренный конструкцией, или активная зона со спиралью. По внешнему виду это определить нельзя. Для замены нужны чертёж распределения нагрева и фактическая глубина посадки, а не только общий размер цилиндра.
Выступающий конец не доказывает ошибку, но и не подтверждает безопасность. Некоторые исполнения имеют длинный ненагреваемый участок для вывода контактов. Другие рассчитаны на размещение всей активной длины внутри металла. Самостоятельно включать вынутый патрон для поиска горячего участка нельзя.
Четыре длины вместо одного размера
В заявке разделяют длину металлической оболочки, активную длину, холодный участок со стороны выводов и фактическую глубину заглубления. Иногда отдельно задают ненагреваемый конец у дна. Распределение мощности может быть равномерным или специальным, поэтому арифметика по общей длине без чертежа не раскрывает конструкцию.
Глубина отверстия и глубина установленного патрона тоже различаются. Упор, крепление, радиус дна, скопившиеся загрязнения либо геометрия вывода могут не дать ввести корпус полностью. Копирование старого патрона не поможет, если прежний узел уже работал с неправильным положением активной зоны.
Почему диаметр может совпасть, а теплоотвод — нет
Проблема неполного заглубления отличается от общего зазора. При хорошей посадке на части длины выступающий активный участок всё равно не получает тот теплоотвод в металл, под который рассчитана его мощность. Торцевая теплопроводность соседней части не делает такой режим автоматически допустимым.
Прочность изоляции, температура оболочки и выводного уплотнения зависят от локальных условий. Поэтому нельзя назначить всем патронам одинаковую допустимую длину выступа. Общие вопросы диаметральной посадки раскрыты в статье о посадке и зазоре; здесь важно осевое положение активной зоны.
Геометрический пример: куда попадают 120 ватт
Примем условный патрон диаметром 10 мм с общей длиной оболочки 120 мм. По согласованному чертежу активная зона занимает первые 100 мм от закрытого торца, следующие 20 мм у выводов — холодный участок. Мощность 600 Вт распределена равномерно по активной длине. Это учебные исходные данные, не стандарт любого патрона 10×120.
Если внутрь металла введено только 80 мм от закрытого торца, 20 мм активной зоны окажутся снаружи. На них приходится приблизительно 600 × 20 / 100 = 120 Вт. Боковая площадь этого участка равна π × 1 × 2 ≈ 6,28 см², а удельная нагрузка — около 19 Вт/см². Расчёт показывает масштаб тепловыделения вне посадки, но не определяет температуру и время до повреждения.
Если же патрон заглублён на 100 мм, выступающие 20 мм в этом конкретном примере соответствуют холодной зоне. Такое положение ещё нужно проверить по температуре перехода, конструкции крепления и условиям изготовителя. Ненагреваемый участок получает тепло от корпуса и не становится холодным на ощупь только из-за своего названия.
Что проверить без опасных экспериментов
Положение в рабочем узле
При остановленном, отключённом и остывшем оборудовании специалист фиксирует положение корпуса относительно базовой поверхности плиты. Полезен боковой снимок с масштабом и отдельный эскиз: закрытый торец, граница металла, выход провода, упор. Фотография патрона после извлечения без этой привязки не покажет прежнее заглубление.
Неожиданное препятствие
Если патрон перестал входить на прежнюю глубину, сначала обследуют отверстие и крепёж. Нельзя добивать нагреватель ударом, тянуть его за провода или самовольно углублять канал. В плите могут находиться каналы охлаждения, крепёж и напряжённые участки; механическую доработку согласуют с ответственным за конструкцию.
Холодный участок по документу
У Tempco патронные нагреватели представлены как изделия для установки в отверстия плит и форм, с различными выводами и заказными исполнениями. Каталог подтверждает возможность разных конструкций, но не позволяет угадывать активную длину конкретной детали. Поставщик должен подтвердить её чертежом или паспортом, а не словами «у всех примерно одинаково».
Заказывать короче — не всегда правильный выход
Укороченный корпус может разместиться полностью, но при сохранении мощности возрастёт нагрузка на единицу активной площади. Снижение мощности может увеличить время прогрева или сделать процесс неустойчивым. Длинный холодный участок решает геометрическую задачу только при подтверждённых температурах вывода и требуемом расположении нагрева.
Изготовителю передают не пожелание «чтобы не торчал», а допустимый габарит вместе с рабочей длиной отверстия и тепловой задачей. Возможны другое распределение нагрева, согласованное изменение мощности или восстановление штатной геометрии. Выбор делают расчётом; ремонт посадки и подключение выполняет квалифицированный персонал.
Если старый элемент уже перегревался у выхода провода, оценивают не только спираль. Повреждение уплотнения, изоляции и крепления может сделать дальнейшую эксплуатацию недопустимой даже при сохранённой проводимости. Прозвонка не доказывает безопасность изделия, пережившего ненормальный режим.
Что важно проверить перед заказом
Нужны диаметр и длина корпуса; глубина отверстия и реального заглубления; положение упора; длина активного и холодных участков по документу; мощность и напряжение; температура металла; тип, направление и длина выводов. Укажите, есть ли встроенный датчик и где расположен его чувствительный участок. Не обозначайте общую длину словом «рабочая» без уточнения.
Пришлите эскиз узла и данные старого патрона на ten-miass@mail.ru или позвоните +7(919)405-21-39. Для согласования замены особенно важны две границы на рисунке: где заканчивается металл плиты и где по чертежу заканчивается активный нагрев.
Частые вопросы
Можно ли оставить снаружи холодный конец?
Иногда это предусмотрено конструкцией. Допустимость подтверждают по чертежу, температуре выводов и требованиям изготовителя.
Как найти активную зону без паспорта?
Запросить сведения у изготовителя либо передать образец для инженерного обследования. Не определять её включением патрона в воздухе.
Поможет уменьшение мощности регулятором?
Это не подтверждает допустимость неполного заглубления и не заменяет согласованное исполнение. Аварийные режимы также должны оставаться безопасными.
Холодная зона действительно остаётся холодной?
Нет. В ней нет предусмотренного активного тепловыделения, но она нагревается теплопроводностью от соседнего металла.
