Патронные нагреватели: посадка, зазор и почему они сгорают

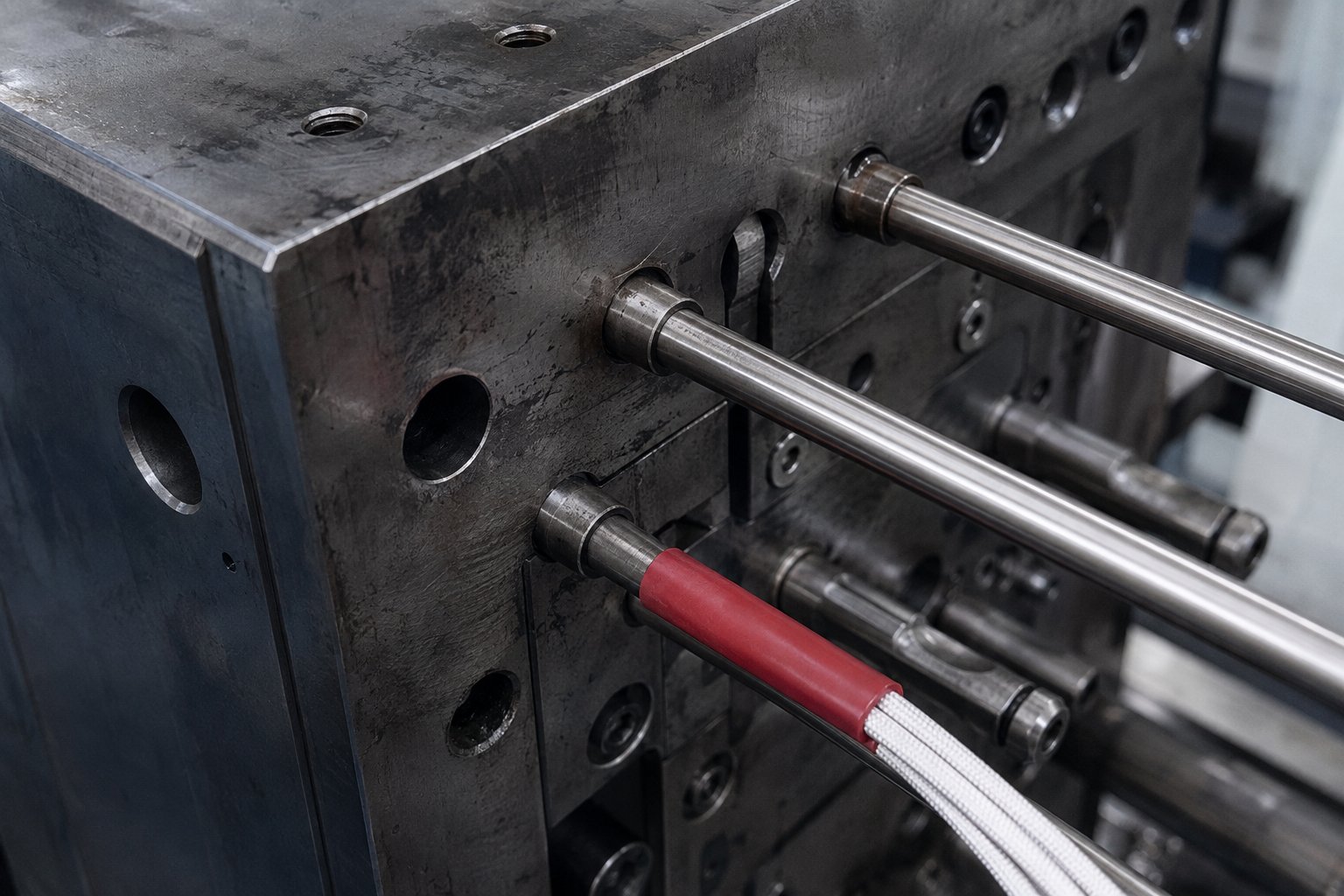

Патронный нагреватель это цилиндр малого диаметра с высокой удельной мощностью внутри пресс-формы, штампа или фильеры. Он рассчитан на плотную посадку в отверстие. Ошибка в размере на десятые доли миллиметра решает, отработает он год или сгорит за смену. Всё держится на отводе тепла в металл.

Зазор — главный враг

Патрон греется изнутри, а тепло должно уходить наружу через стенку в тело формы. Если между патроном и отверстием остаётся воздух, тепло застревает, спираль внутри раскаляется выше расчёта, изоляция деградирует, нагреватель уходит в обрыв или пробой. Разница между посадкой H7 и разболтанным отверстием это разница между годами работы и днями.

Удельная мощность и температура

Патроны выпускают на разную удельную мощность: от мягких 5-8 Вт/см² до высокоплотных 20-40 Вт/см² и выше. Чем плотнее посадка и лучше теплоотвод, тем большую удельную мощность можно снять. В разбитом отверстии даже средний патрон сгорит, потому что тепло некуда деть. Поэтому удельную мощность подбирают под реальную посадку, а не по каталогу вслепую.

Что задать при заказе

Диаметр и длина, мощность и напряжение, тип и длина вывода, направление выхода провода. Отдельно оговаривают термопару в патроне, если нужен контроль температуры прямо в зоне нагрева, и герметизацию вывода, если в форму попадает масло или влага. Квадратные патронные нагреватели заказывают под конкретный паз, здесь размер критичен так же, как у круглых.

Признаки скорой смерти

Патрон, который начал греть неравномерно, потемнел на конце или даёт скачки тока, обычно уже работает с зазором или потерял часть изоляции. Менять его дешевле, чем ждать пробоя на корпус формы.
