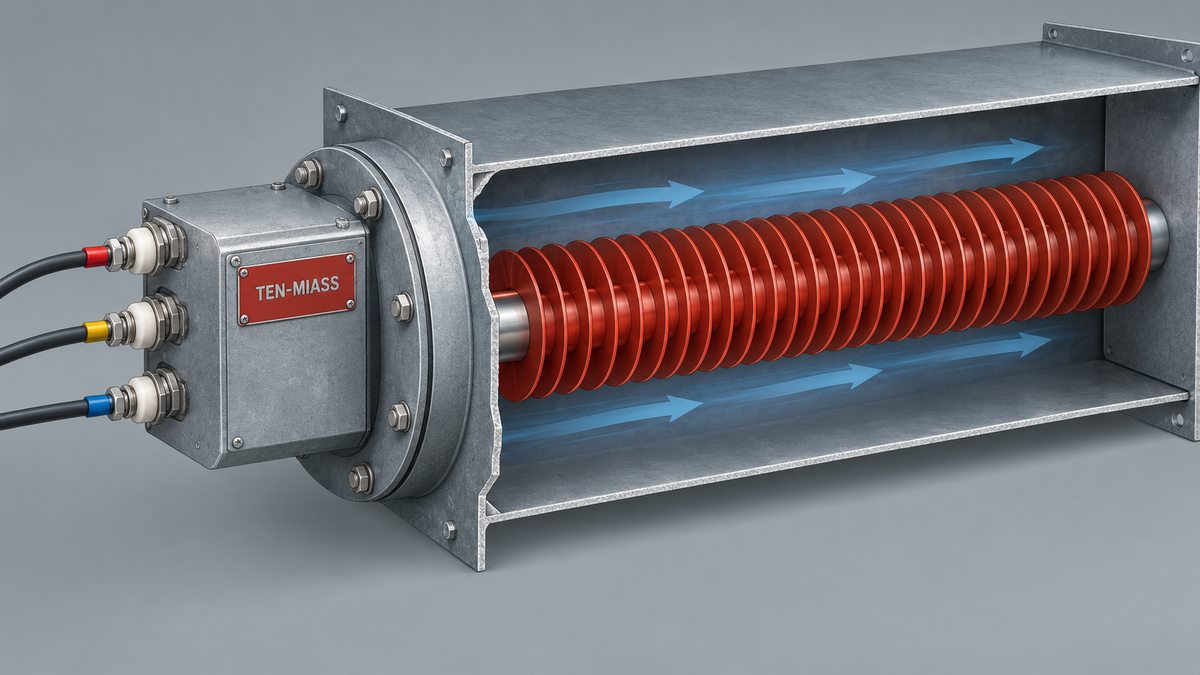

Оребрённый ТЭН для воздуха 4725 Вт 380 В из нержавейки: изготовление на заказ по вашим размерам
Короткий ответ. Блок на 4725 Вт для нагрева воздуха при трёхфазном питании 380 В собираем из трёх секций по 1575 Вт, по одной на фазу, звездой или треугольником. Оболочка нержавейка, оребрение под конкретный канал или калорифер, посадка под ваш фланец или штуцер. Работаем по чертежу или эскизу заказчика, минимальная партия 1 шт., расчёт по фото или чертежу в день обращения, изготовление 7-14 рабочих дней.
Почему 4725 Вт собирают из трёх секций, а не одним элементом
В цеху с питанием 380 В работают три фазы по 220 В каждая, сдвинутые относительно друг друга. Нагрузку делят равными долями, чтобы не перекосить фазы: 4725 ÷ 3 = 1575 Вт на секцию. Три одинаковые секции, каждая на своей фазе, образуют стандартную сборку калориферного блока для промышленного воздухонагревателя.
Делать один элемент на 4725 Вт под однофазное 220 В тоже можно, но тогда через него пойдёт ток около 21,5 А: нужен толстый кабель и отдельный автомат, а при выходе нити из строя встаёт весь нагрев целиком. Три секции на трёх фазах дают ток по 7,2 А на фазу (звезда) и позволяют отремонтировать блок заменой одной секции, пока остальные две греют.
Что указать при заказе
| Параметр | Что указать | Почему важно |
|---|---|---|
| Диаметр трубки | мм, по чертежу или по образцу | Задаёт площадь активной части и допустимую ваттную нагрузку |
| Активная длина | мм, расстояние между контактными стержнями | Чем короче трубка, тем выше ваттная нагрузка на см² и риск перегрева оболочки |
| Шаг и высота оребрения | мм, из чертежа канала | Для воздуха площадь ребра критичнее, чем для воды: компенсирует низкую теплоотдачу |
| Материал оболочки | сталь 10, AISI 304 или AISI 321 | Зависит от влажности и агрессивности воздуха в канале |
| Схема подключения | звезда или треугольник | Меняет сопротивление секции втрое при той же мощности |
| Расположение контактов | с одной стороны или с двух | Определяет, как секция встанет в существующий короб калорифера |
| Посадочное место | фланец, штуцер или скоба | Должно совпадать с вырезом в стенке канала без доработки на месте |
Фото старой секции с линейкой рядом и фото шильдика с маркировкой экономят один круг переписки: по ним считаем так же, как по чертежу.
Звезда или треугольник: что меняется в цифрах
Для секции 1575 Вт на трёхфазном 380 В схема подключения прямо определяет сопротивление нихромовой спирали. В звезде на секцию приходится фазное напряжение 380 ÷ √3 = 219,4 В, в треугольнике на неё подаётся полное линейное напряжение 380 В.
| Схема | Напряжение на секции | R номинал | Коридор ГОСТ 13268-88 |
|---|---|---|---|
| Звезда | 219,4 В | 30,6 Ом | 29,1–34,0 Ом |
| Треугольник | 380 В | 91,7 Ом | 87,4–101,9 Ом |
Коридор несимметричный, потому что сам допуск мощности по ГОСТ несимметричен: +5 % сверху и −10 % снизу от 1575 Вт, то есть 1417,5–1653,75 Вт на секцию. Если на прозвонке секция в звезде даёт, скажем, 32 Ом: это внутри нормы, менять не нужно. Если 40 Ом: нить частично выгорела, мощность упала примерно до 1203 Вт, секцию лучше заменить.
Как прикидывают мощность под объём воздуха
Для грубой оценки мощности нагрева воздуха в канале или камере инженеры пользуются той же формулой, что для воды: P = 0,00116 × V × ΔT / t, где V - объём воздуха в м³, ΔT - нужный перепад температуры в °C, t - время прогрева в часах, P - мощность в кВт.
Пример: канал объёмом 900 м³ нужно прогреть на 18 °C за полчаса. P = 0,00116 × 900 × 18 ÷ 0,5 = 37,6 кВт. Если набирать такой блок секциями по 4725 Вт, получится 37,6 ÷ 4,725 ≈ 8 секций: восемь трёхфазных блоков по три секции в каждом, разнесённых по калориферу.
Какая нержавейка нужна для воздушного ТЭНа
Для сухого чистого технологического воздуха часто достаточно углеродистой стали 10: дешевле и служит нормально, если в канале нет влаги и конденсата. Как только в потоке появляется влага, пар, пищевая среда или агрессивные примеси из технологического процесса, по умолчанию берём AISI 321 (08Х18Н10Т) - титан-стабилизированную сталь, устойчивую к межкристаллитной коррозии при циклах нагрева-охлаждения. 316L рассматриваем только если технолог настаивает на ней отдельно: это не базовый вариант.
Если воздух идёт из сушильной камеры с парами растворителя или с высокой запылённостью абразивной пылью, скажите об этом сразу: это меняет и выбор стали, и шаг оребрения, слишком частый шаг забивается пылью и теряет продуваемость.
Что прислать для расчёта
- Чертёж или эскиз секции с посадочным местом: фланец, штуцер или скоба
- Диаметр трубки и активную длину (расстояние между контактными стержнями)
- Шаг и высоту оребрения, взятые из чертежа канала или с образца старой секции
- Материал оболочки или условия среды (сухой/влажный воздух, пищевое производство, пыль)
- Желаемую схему подключения (звезда или треугольник) и напряжение сети
- Расположение контактов (с одной стороны или с двух) под существующий короб
- Фото старой секции с линейкой рядом, если меняете уже стоявшую
Нужен блок 4725 Вт или другой номинал под ваш канал?
Считаем по фото или чертежу в день обращения. От 1 шт., изготовление 7-14 рабочих дней, доставка по России и в Казахстан.
