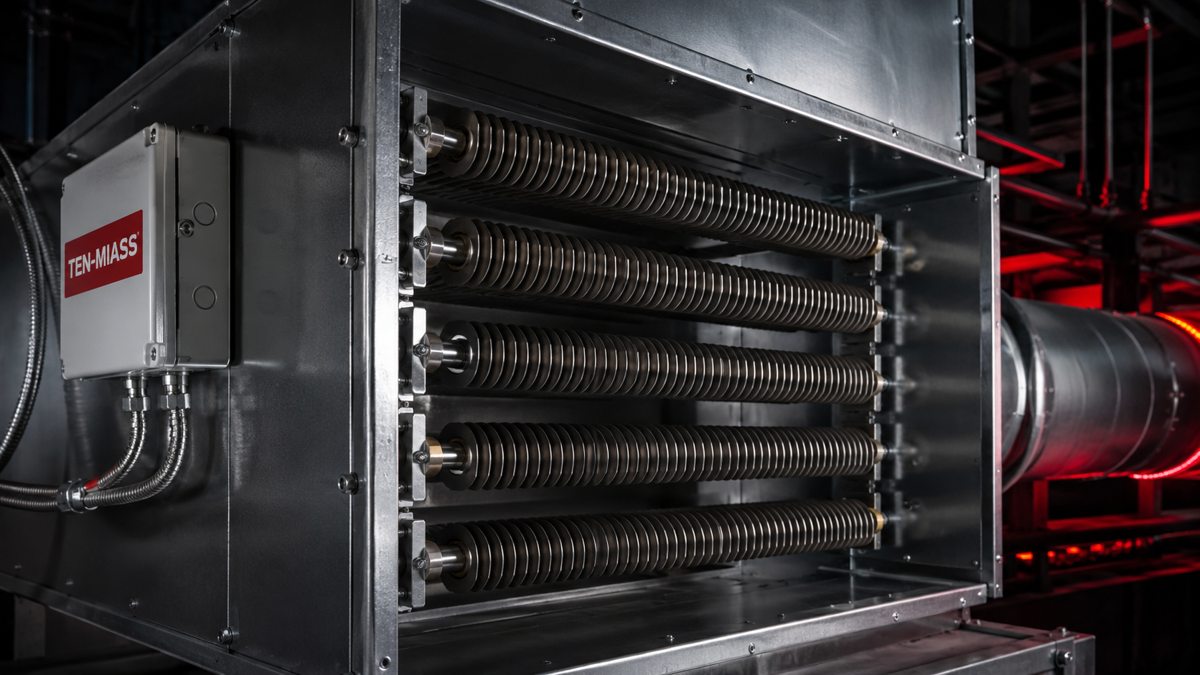

Расстояние между оребрёнными ТЭН в воздуховоде — нормы установки
При скорости воздуха 5 м/с и мощности секции 3 кВт расстояние между оребрёнными ТЭН должно быть не меньше 200 мм. Если поставить плотнее, воздух за первой секцией не успеет перемешаться, и вторая окажется в зоне уже нагретого потока. Датчик перегрева сработает, линия встанет.
Этот вопрос возникает каждый раз, когда проектируют электрокалорифер для приточной вентиляции или меняют сгоревшую секцию в существующей установке. Разберём, от чего реально зависит шаг между нагревателями и что учесть при заказе.
Почему расстояние между секциями вообще важно
Оребрённый ТЭН отдаёт тепло через рёбра на проходящий воздух. Если секции стоят слишком близко, воздух между ними не успевает перемешаться: у стенки воздуховода он горячий, в центре сечения холоднее. Следующая секция нагревает неравномерно прогретый поток. Итог:
- локальные перегревы трубок в зоне «мёртвого» потока;
- преждевременный выход спирали из строя;
- ложное срабатывание термостата из-за неравномерности температуры;
- недобор тепловой мощности на выходе установки.
Обратная ошибка — слишком большой зазор. Воздуховод вытягивается в длину, растут затраты на монтаж, усложняется обслуживание. Оптимум лежит между этими крайностями.
Какие параметры определяют шаг между ТЭН
Скорость воздуха
Для промышленных приточных установок рабочая скорость в сечении воздуховода с ТЭН — 4-8 м/с. При 5-6 м/с теплосъём с оребрения хороший, аэродинамическое сопротивление приемлемое. Ниже 3 м/с воздух «задерживается» между рёбрами, нагреватели перегреваются даже при штатной мощности.
| Скорость воздуха | Расстояние между секциями | Комментарий |
|---|---|---|
| 3-4 м/с | 250-350 мм | Низкий теплосъём, большой зазор компенсирует перегрев |
| 4-6 м/с | 150-250 мм | Оптимальный диапазон для большинства установок |
| 6-8 м/с | 120-200 мм | Хороший теплосъём, можно ставить плотнее |
| выше 8 м/с | 100-150 мм | Высокое сопротивление, нужен расчёт вентилятора |
Мощность секции
Чем выше удельная мощность одного ТЭН, тем больше тепла он выбрасывает в единицу времени и тем больше воздуху нужно пространства для выравнивания. При мощности секции до 2 кВт расстояние 150 мм обычно достаточно. Секции 4-6 кВт требуют 250-350 мм.
Шаг оребрения
У оребрённых ТЭН шаг рёбер бывает 2-3 мм (плотное), 4-5 мм (среднее), 6-8 мм (разреженное). Плотное оребрение даёт большую площадь теплообмена, но требует чистого воздуха. Для запылённых сред выбирают шаг 6-8 мм и увеличивают зазор между секциями до 300-400 мм, чтобы можно было продуть секции от налёта.
Количество секций и суммарная длина блока
В приточных калориферах от 2 до 6 секций. Суммарная длина блока с учётом зазоров и крепёжных фланцев обычно укладывается в 600-1200 мм. Если воздуховод короче, а мощность нужна большая, — делают две группы нагревателей с обязательным участком смешения между ними не менее 300 мм.
Расчёт мощности и числа секций
Базовая формула для воздушного нагрева:
P (кВт) = L × ΔT / 3
Где L — объёмный расход воздуха в м³/ч, ΔT — требуемый перепад температур в °C. Коэффициент 3 приведён для воздуха при нормальных условиях (плотность ~1,2 кг/м³, теплоёмкость ~1 кДж/кг·К).
Пример. Приточная установка 3000 м³/ч, нужно нагреть воздух с -25°C до +18°C (ΔT = 43°C):
P = 3000 × 43 / 3 = 43 кВт
Если выбрать секции по 6 кВт — нужно 8 штук. При расстоянии 250 мм между секциями и длине одной секции 200 мм блок займёт около 3,5 м в длину. Для такого объёма расход делят на группы или используют несколько рядов ТЭН в сечении.
Ошибки при проектировании
Ставят секции вплотную. Сэкономили 40 см на длине воздуховода, получили перегрев и замену ТЭН через 3 месяца вместо расчётных 5 лет.
Не учитывают сечение воздуховода. Скорость воздуха считается в сечении самого воздуховода, а не на входе вентилятора. Если воздуховод сужается в месте установки ТЭН, скорость возрастает и нужно пересчитать зазоры.
Забывают про датчик перегрева. Термостат монтируют в точке после последней секции, не между первой и второй. Иначе он не видит реальную максимальную температуру в потоке.
Используют одинаковый шаг для разных условий. Воздух с механическими примесями требует разреженного оребрения и большего зазора между секциями. Стандартная конфигурация для чистых помещений здесь не подойдёт.
Что указать при заказе оребрённых ТЭН
Чтобы получить нагреватели, которые встанут в ваш воздуховод без переделок, достаточно передать нам:
- сечение воздуховода (ширина × высота или диаметр);
- расход воздуха — м³/ч;
- нужный перепад температур;
- напряжение сети (220 В / 380 В);
- материал оболочки (для чистого воздуха достаточно стали 10, для химически активных сред — AISI 304 или 08Х18Н10);
- шаг оребрения, если он уже задан проектом.
По этим данным рассчитаем мощность секций, подберём шаг рёбер и дадим рекомендацию по расстоянию между ТЭН в вашем конкретном воздуховоде. Срок изготовления — 7-14 рабочих дней, отгрузка СДЭК/ПЭК.
Если хотите прислать чертёж существующего нагревателя или фото сгоревшей секции — это тоже работает: снимем параметры и сделаем точную замену.
