Оребрённый ТЭН для печи: изготовление на заказ по вашим размерам

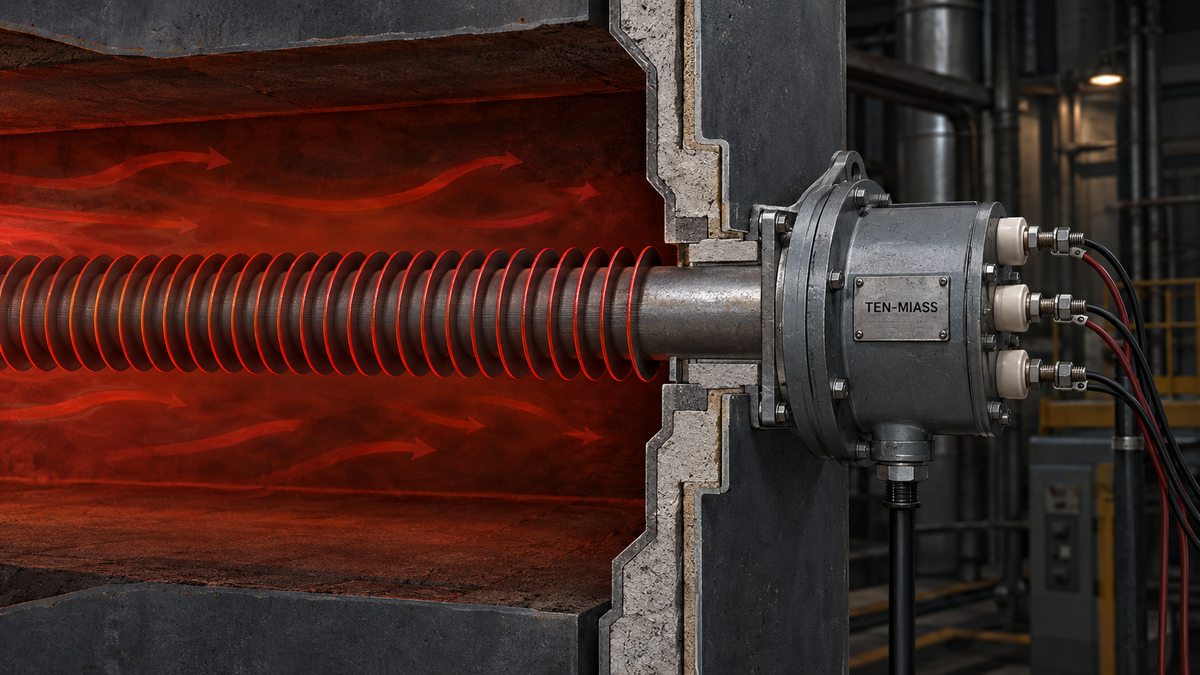

Оребрённая трубка работает внутри камеры, клеммы и провода остаются на сухой стороне стенки.

Оребрённый ТЭН для печи - это трубчатый нагреватель с навитым на оболочку диско-спиральным ребром, которое увеличивает площадь теплоотдачи в 10-16 раз против голой трубки той же длины. На трубке 13 мм с шагом ребра 5 мм рост площади - около 14 раз, и та же мощность отдаётся при заметно более низкой температуре оболочки. Делаем по чертежу: диаметр 10-20 мм, длина активной части 200-3000 мм, сталь или нержавейка, срок 7-14 дней.

Зачем печи ребро, если можно поставить гладкий ТЭН

Три гладких ТЭНа по 3 кВт в сушильной печи для пиломатериала держали нужную температуру, пока работал вентилятор обдува. Стоило вентилятору встать на профилактику - оболочка нагревателей за десять минут уходила за 650°C, цвет побежалости на фланце подтверждал перегрев. Причина не в мощности нагревателей, а в том, что гладкая трубка снимает тепло только с собственной узкой поверхности, и в спокойном воздухе закрытого объёма эта поверхность быстро становится узким местом.

Ребро не добавляет тепла само по себе. Оно увеличивает площадь, с которой то же количество ватт стекает в воздух, поэтому оболочка остаётся холоднее при той же мощности. На практике это означает, что оребрённый ТЭН держит рабочую нагрузку в печах без принудительного обдува там, где гладкая трубка перегреется и выйдет из строя раньше паспортного срока.

Расчёт: во сколько раз растёт площадь теплоотдачи

Возьмём трубку диаметром 13 мм, активная длина 1000 мм. Площадь голой трубки: S = π·d·L = 3,14 × 1,3 см × 100 см ≈ 408 см². При мощности 2 кВт ваттная нагрузка по ГОСТ 13268-88: q = 2000 / 408 ≈ 4,9 Вт/см². Для закрытого объёма (сушильная камера, печь без обдува) безопасный диапазон - 1,5-2,2 Вт/см², то есть гладкая трубка здесь перегружена в 2,2 раза.

Теперь навиваем на ту же трубку дисковое ребро с шагом 5 мм и высотой 15 мм - на метр длины получается 200 рёбер. Площадь одного ребра с двух сторон: 2π(R²−r²) = 2 × 3,14 × (2,15² − 0,65²) ≈ 26,4 см². По 200 рёбрам это 5280 см², плюс открытые промежутки трубки между рёбрами - около 5600 см² развёрнутой поверхности. Это в 13,7 раза больше площади голой трубки.

На той же мощности 2 кВт ваттная нагрузка оребрённой трубки: q = 2000 / 5600 ≈ 0,36 Вт/см² - далеко ниже даже нижней границы диапазона для закрытого объёма. Запас большой: при верхней границе 2,0 Вт/см² тот же оребрённый ТЭН теоретически выдерживает до 11,2 кВт без превышения нормы по ваттной нагрузке. Фактическую мощность одного изделия всё равно считаем под конкретную печь - учитываем материал оболочки, механическую прочность ребра и доступное место крепления, 11 кВт с одной трубки - это теоретический потолок, а не типовой заказ.

Где применяют оребрённые ТЭНы для печей

Чаще всего заказывают под три задачи:

• Сушильные камеры для древесины, лакокрасочных покрытий, текстиля - закрытый объём, где важно не держать слабый обдув постоянно включённым
• Муфельные и термические печи с рабочей температурой 400-600°C - здесь оребрение снижает нагрузку на оболочку и продлевает её ресурс
• Конвекционные печи пищевого и промышленного назначения - ребро ускоряет прогрев камеры за счёт большей площади контакта с движущимся воздухом

Если печь работает с постоянным принудительным обдувом, разница между гладким и оребрённым ТЭном меньше - обдув сам снимает тепло эффективно. Экономия от ребра заметнее там, где обдув периодический или отсутствует.

Параметры, которые запрашиваем по чертежу

Для спокойного воздуха закрытой камеры берём шаг ребра крупнее, 7-10 мм, чтобы между рёбрами проходил естественный конвекционный поток. Для принудительного обдува шаг делаем мельче, 3-5 мм - воздух прогоняется вентилятором и плотная расстановка рёбер не блокирует теплосъём.

Материал оболочки и ребра

До 450°C оболочки хватает углеродистой стали - она дешевле и для сухого воздуха подходит без оговорок. В муфельных и термических печах с более высокой температурой или при агрессивной атмосфере (пары растворителей, окислы при обжиге) ставим нержавеющую жаростойкую сталь. Ребро обычно навивают из того же металла, что и трубка - привариваем контактной сваркой по всей длине, чтобы не было зазора и, соответственно, провала в теплопередаче в месте стыка.

Цену на оребрённый ТЭН считаем индивидуально по чертежу - готовых позиций с фиксированной ценой на этот тип нет, слишком много переменных в геометрии ребра. Присылайте эскиз или фото посадочного места - расчёт обычно готов в день обращения.

Что прислать для расчёта

• Длину и диаметр посадочного места под ТЭН
• Рабочую температуру внутри камеры печи
• Есть ли принудительный обдув и с какой скоростью
• Материал и толщину футеровки стенки, через которую проходит ТЭН
• Фото или чертёж сгоревшего элемента, если нужна замена аналогом
• Требуемое напряжение и желаемую мощность, если она уже известна

Частые вопросы

Подробнее про допуск ГОСТ 13268-88, из которого мы берём диапазон ваттной нагрузки, - в разборе «ГОСТ 13268-88 простыми словами». Чем оребрённый ТЭН принципиально отличается от гладкого на воздухе - смотрите в статье «Оребрённый ТЭН для воздуха: чем отличается от гладкого». Для печей с температурой выше 1000°C другой класс нагревателей - разобрали в статье про нагреватели для муфельных печей.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года.
