Оребрённый ТЭН 4725 Вт 220 В из нержавейки: как выбрать и заменить
При 220 В и 4725 Вт ток в цепи 21,5 А, сопротивление около 10,2 Ом, коридор по ГОСТ 13268-88 - 9,8-11,4 Ом. На этой мощности гладкая трубка диаметром 16 мм и длиной 1,2 м уже превышает допустимую ваттную нагрузку даже при обдуве, поэтому нужны рёбра. Материал оболочки - нержавейка, если в канале есть конденсат, пар или агрессивные газы; для сухого чистого воздуха хватает обычной стали. Цену на нестандартную длину считаем по фото или чертежу в день обращения - готового номинала «4725» в типовом ряду нет ни у кого.

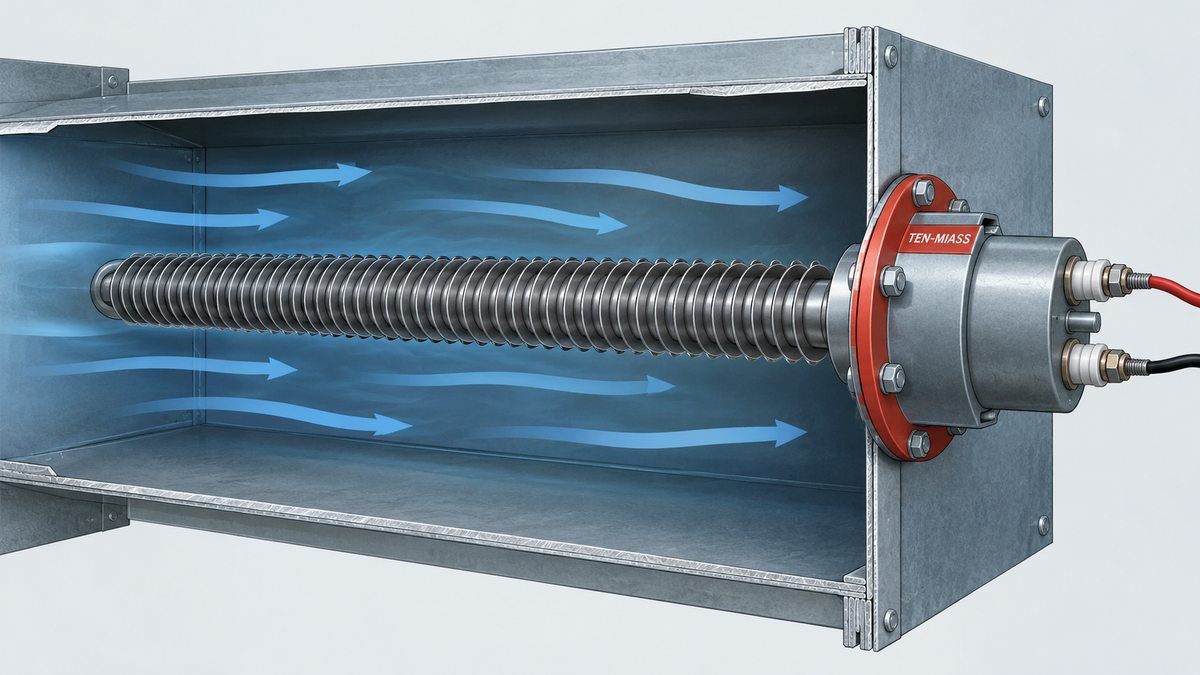

Оребрённый ТЭН внутри воздушного канала калорифера: трубки с рёбрами в потоке, контактная группа на сухой стороне корпуса
Зачем оребрённому ТЭНу рёбра
Вода снимает тепло с оболочки ТЭНа в несколько раз эффективнее воздуха. У воздуха низкий коэффициент теплоотдачи, и гладкая трубка в воздушном потоке держит на оболочке 500-700°C, если мощность на единицу площади не ограничена специально. При такой температуре ресурс спирали и магнезитовой набивки падает резко, а сам прогрев канала получается неравномерным: горячая зона у трубки, холодный воздух вокруг.
Рёбра решают задачу не добавлением тепла, а увеличением площади, с которой это тепло снимается. Навитая по трубке лента увеличивает площадь теплообмена в 8-16 раз по сравнению с голой трубкой того же диаметра и длины, в зависимости от шага и высоты ребра. В результате та же трубка держит ту же мощность, но при температуре оболочки 300-400°C вместо 500-700°C. Поэтому оребрённые ТЭНы ставят именно там, где среда - подвижный или спокойный воздух: калориферы, конвекторы, сушильные камеры, тепловые завесы, термошкафы. Подробнее о том, как ТЭНы собирают в блоки для нагрева больших объёмов воздуха - в статье «Блок ТЭНов для нагрева воздуха».
Таблица подбора оребрённого ТЭНа на 4725 Вт
| Параметр | Что указывать | Почему важно |
|---|---|---|
| Мощность и напряжение | 4725 Вт, 220 В (либо 380 В по схеме) | ток 21,5 А определяет сечение провода и номинал автомата |
| Материал оболочки трубки | сталь 10 (сухой воздух) или нержавейка AISI 304 / AISI 321 (08Х18Н10Т) | конденсат и агрессивные пары разъедают углеродистую сталь за месяцы |
| Материал ребра | алюминий (стандарт) или нержавейка (опция) | алюминий дешевле, но окисляется при влажном и агрессивном воздухе |
| Диаметр трубки | обычно 8-16 мм | должен совпадать с посадочным отверстием крепления, не на глаз |
| Шаг и высота ребра | указывается замером со старого ТЭНа или по чертежу | частый шаг забивается пылью, редкий не даёт нужной площади теплообмена |
| Длина активной (оребрённой) зоны | замер по старому изделию без штуцеров | монтажная длина с выводами обычно на 80-120 мм больше с каждой стороны |
| Тип крепления | фланец, резьбовой штуцер, прямая вварка | от этого зависит, войдёт ли новый ТЭН в существующую раму без переделки |
Как считать ваттную нагрузку на примере 4725 Вт
Ваттная нагрузка по ГОСТ 13268-88 показывает, сколько ватт снимается с квадратного сантиметра оболочки: q = P / (π · d · L), где d - диаметр трубки, L - длина активной зоны. Для воздуха с принудительным обдувом допустимый диапазон 5,0-7,0 Вт/см², для спокойного воздуха без обдува - 2,0-3,0 Вт/см².
Берём трубку диаметром 16 мм и активной длиной 1200 мм без рёбер: площадь S = π × 1,6 см × 120 см = 603 см². Ваттная нагрузка q = 4725 / 603 = 7,83 Вт/см². Это уже выше верхней границы для принудительного обдува (7,0), не говоря про спокойный воздух. Гладкая трубка таких размеров на этой мощности физически не выдержит ресурс - либо увеличивать длину до 1,3-1,4 м, либо ставить оребрение. С рёбрами реальная площадь теплообмена вырастает кратно, оболочка остаётся в безопасном диапазоне температуры при той же длине и диаметре трубки. Формулу и таблицу допустимых значений для разных сред разбирали отдельно в статье «Ваттная нагрузка ТЭНа: Вт/см² и почему это главный параметр».
Три ошибки при замене оребрённого ТЭНа
Поставить гладкий ТЭН вместо оребрённого
Самая частая ошибка снабженца: под рукой есть гладкий ТЭН нужной мощности и напряжения, а оребрённого нет в наличии. На воде или масле гладкая трубка отработает нормально. В воздушном канале на 4725 Вт она перегреется и прогорит в разы быстрее расчётного срока - смотрите расчёт выше.
Перепутать направление рёбер против потока воздуха
Рёбра навиты по спирали или поставлены пластинами с определённым шагом под расчётную скорость потока. Если ТЭН установлен так, что рёбра работают против направления обдува или вентилятор перекрыт собственным монтажом, часть площади перестаёт участвовать в теплообмене, а сопротивление потоку воздуха растёт. Итог тот же - локальный перегрев.
Взять трубку не того диаметра под старый фланец
8, 10, 13, 16 мм выглядят похоже на глаз, но отличаются по факту. Трубка меньшего диаметра входит в посадочное отверстие с люфтом, вибрирует и перетирает изоляцию вывода. Трубка большего диаметра просто не входит либо требует рассверливать фланец, что часто не предусмотрено конструкцией.
Какая нержавейка нужна оболочке
Для сухого чистого воздуха, без конденсата и химии, подходит обычная углеродистая сталь 10 - дешевле и достаточно для ресурса. Как только в канале появляется влага (калорифер на входе в цех зимой, сушильная камера с паром, вытяжка после мойки), оболочку делаем из нержавеющей стали AISI 304 либо AISI 321 (08Х18Н10Т). AISI 321 - титан-стабилизированная марка, более стойкая к точечной коррозии и к агрессивным парам, поэтому это наш выбор по умолчанию, если клиент не просит конкретно 304. Рёбра при этом можно оставить алюминиевыми для сухих участков канала или сделать нержавеющими, если конденсат капает прямо на оребрённую зону.
Что прислать для расчёта
- Фото сгоревшего ТЭНа - общий вид и бирка с маркировкой, если сохранилась
- Замер длины активной (оребрённой) зоны без штуцеров
- Диаметр трубки-оболочки штангенциркулем, не на глаз
- Шаг и материал ребра, видно визуально - алюминий светлее и мягче нержавейки
- Тип крепления: фланец с размерами отверстий, резьба штуцера или вварка
- Напряжение и мощность с маркировки либо расчётные значения
Если бирки нет и ТЭН сгорел полностью, принимаем образец по транспортной компании и замеряем сами, расчёт обычно готов в день получения.
