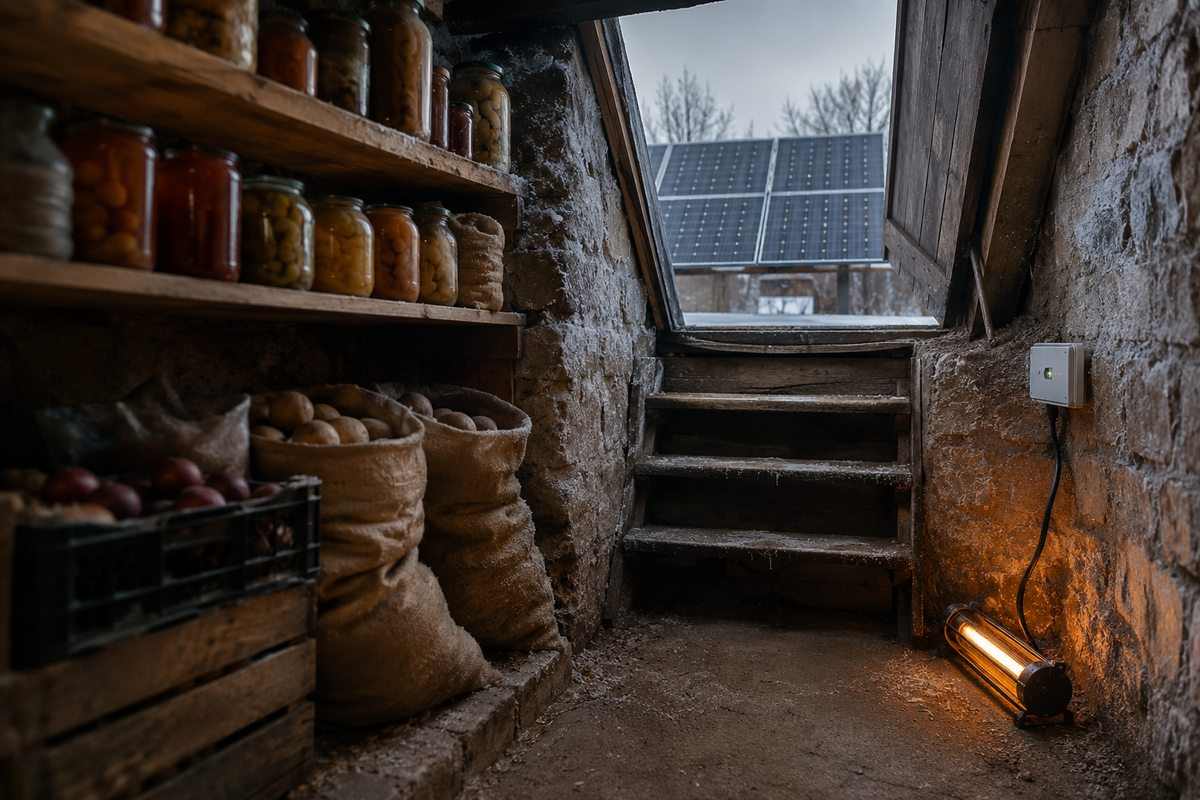

Обогрев погреба от солнечных панелей: защита от промерзания без сети
Почему заглублённый погреб греет сама земля
На глубине 2–3 метра грунт зимой держит +4…+8 °C даже в мороз минус 30 на улице. Земля вокруг стен погреба работает как термос: она отдаёт тепло внутрь, а не отбирает. Поэтому стены и пол заглублённого погреба почти не теряют тепло - главные дыры совсем в другом месте.
Тепло уходит через люк (особенно если он тонкий, из одной доски) и через вентиляционные трубы. Приточная труба тянет холодный воздух с улицы, вытяжная выбрасывает тёплый. Если люк не утеплён, а вентиляция настроена «на полную», температура в погребе повторяет уличную с задержкой в пару суток. Отсюда правило: сначала утеплить люк и настроить вентиляцию, и только оставшийся дефицит закрывать нагревателем.
Сколько тепла реально теряет погреб: считаем на люк и вентиляцию
Считать теплопотери «на объём» тут неправильно - это ведёт к завышению мощности в разы. Считают на две статьи: утечка через люк и вынос тепла вентиляцией.
Люк. Утеплённый люк с сопротивлением примерно R = 1,0 м²·°C/Вт, площадь 0,64 м². Потери = 0,64 × 24 / 1,0 = 15 Вт.
Вентиляция. Зимой достаточно небольшого воздухообмена, около 5 м³/ч (щель приточки прикрыта). Потери на нагрев притока = 0,335 × 5 × 24 = 40 Вт.
Стены и пол в грунте. При разнице внутри и в грунте всего +4 против +6…+8 потери близки к нулю или даже приток. Считаем 0.
Итого дефицит ≈ 55 Вт. С запасом на морозные пики и плохо утеплённый люк берут ТЭН на 150–200 Вт с термостатом - он включается лишь на несколько часов в самые холодные ночи.
Числа ориентировочные, но порядок именно такой: десятки, максимум сотни ватт. Если по расчёту выходит киловатт - значит, погреб плохо заглублён или люк дырявый, и это дешевле лечить утеплением, а не нагревателем.
Таблица: мощность ТЭН под объём погреба и утепление люка
Ориентир для мороза до минус 25 и цели +2…+5 °C внутри. Мощность выбирают по худшему сценарию, термостат сам снизит расход в тёплые дни.
| Объём погреба | Люк утеплён, вентиляция настроена | Люк тонкий / щели / сильная вентиляция |
|---|---|---|
| до 6 м³ (яма, мини-погреб) | 100–150 Вт | 250–350 Вт |
| 6–12 м³ (типовой дачный) | 150–250 Вт | 350–500 Вт |
| 12–20 м³ (большой, под дом) | 250–400 Вт | 500–700 Вт |
| наземный / полузаглублённый | 400–600 Вт | 700–1000 Вт |
Наземный погреб - отдельный случай: у него нет грунтового «термоса», стены теряют тепло как у сарая, поэтому мощность ближе к верхней границе нашего диапазона 0,5–1,0 кВт. Для заглублённого хватает нижних строк.
Воздушный ТЭН или подогрев массы: что выбрать
Есть два подхода, и для автономного погреба на солнце второй часто удобнее.
Воздушный ТЭН. Оребрённый или гладкий нагреватель из стали 10 греет воздух напрямую. Быстро реагирует, но и остывает быстро: как только термостат выключил, температура пошла вниз. Подходит, если АКБ хватает на ночные подтопки.
Подогрев теплоёмкого буфера. ТЭН греет не воздух, а массу - кирпичную кладку, бак с водой, бетонный блок. Днём, пока светит солнце, панель через ТЭН заряжает этот буфер теплом. Ночью буфер медленно отдаёт тепло в погреб без расхода электричества. Бак с водой на 100 литров, нагретый днём на +10 градусов, запасает больше 1 кВт·ч и отдаёт его всю ночь. Для системы «панель днём - тепло ночью» это идеальная схема: аккумулятор разгружается, а температура держится ровнее.
Материал оболочки для погреба - сталь 10 (сухой воздушный нагрев дешевле). Если ТЭН стоит в баке с водой, берём нержавейку AISI 321 (08Х18Н10Т): она не ржавеет во влажной среде.
Питание от солнца: панель, аккумулятор и ночь
Погреб греют в основном ночью, а солнце светит днём - поэтому аккумулятор здесь обязателен, он переносит дневную энергию на ночь. Логика та же, что во всех автономных системах: чем ниже напряжение при той же мощности, тем толще нужен кабель. ТЭН 300 Вт на 12 В тянет 25 А, на 24 В - 12,5 А, на 48 В - 6 А. Для маломощного погребного нагревателя удобно напряжение 12 или 24 В.
Чтобы покрыть это солнцем зимой (короткий день, панель отдаёт меньше номинала), нужен массив около 400–600 Вт панелей и аккумулятор на 24 В, 100 А·ч ≈ 2,4 кВт·ч - буфер на морозную ночь и пару пасмурных дней. Если добавить водяной бак-буфер, часть тепла запасается днём напрямую и требования к АКБ падают.
Вентиляция и конденсат: без них тепло не поможет
Греть без термостата. ТЭН без регулятора не остановится и высушит воздух до +15…+20, картофель тронется в рост. Термостат на +3…+4 °C обязателен: он включает нагрев только при угрозе промерзания.
Поставить ТЭН у полок с продуктом. Локальный перегрев подсушит и подморозит соседние банки неравномерно. Нагреватель ставят у притока или в буфер, чтобы тепло расходилось по объёму.
Взять сетевой ТЭН на 220 В. Через инвертор он сажает АКБ и даёт избыточную мощность, которую негде деть. Низковольтный маломощный ТЭН под ваш массив работает без инвертора и точнее держит слабый нагрев.
Что прислать для расчёта ТЭН под погреб
- Размеры погреба (длина, ширина, высота) и заглублён он или наземный.
- Что храните и при какой температуре (картофель +2…+4, заготовки +2…+8).
- Люк: из чего сделан, утеплён ли, есть ли щели.
- Вентиляция: сколько труб, диаметр, регулируется ли зимой.
- Минимальная зимняя температура в вашем регионе.
- Напряжение системы: 12, 24 или 48 В.
- Мощность панелей и ёмкость АКБ, планируете ли водяной или кирпичный буфер.
- Посадочное место ТЭН: длина, тип крепления (фланец, резьба, штуцер).
По этим данным подберём мощность, напряжение и исполнение, изготовим ТЭН под ваш чертёж. Минимальный заказ - 1 штука, срок 7–14 рабочих дней, отгрузка по России и в Казахстан.
FAQ
Какую температуру держать в погребе, чтобы овощи не замёрзли и не проросли?
Оптимум +2…+5 °C. Картофель хранят при +2…+4: ниже он подмерзает и сладит, выше +5 трогается в рост. Заготовки в банках выдерживают до +8. Термостат ставят на +3…+4, чтобы нагрев включался только у нижней границы.
Какая мощность ТЭН нужна для дачного погреба?
Для заглублённого погреба 6–12 м³ с утеплённым люком обычно хватает 150–250 Вт. Если люк тонкий или вентиляция сильная, берут 350–500 Вт. Заглублённый погреб греет сама земля, поэтому мощность нужна маленькая, сотни ватт, а не киловатты.
Через что теряется тепло в погребе?
Не через стены: на глубине 2–3 метра грунт держит плюсовую температуру и работает как термос. Основные потери идут через люк и вентиляционные трубы. Поэтому сначала утепляют люк и прикрывают вентиляцию зимой, а нагревателем добирают остаток.
Можно ли греть погреб от солнечной панели без аккумулятора?
Нельзя рассчитывать только на панель: погреб греют в основном ночью, а солнце светит днём. Аккумулятор обязателен, он переносит дневную энергию на ночь. Хорошая альтернатива - водяной или кирпичный буфер, который заряжается теплом днём и отдаёт его ночью без расхода электричества.
Зачем термостат, если ТЭН и так маломощный?
Без термостата даже маломощный ТЭН работает круглосуточно, высушивает воздух и разогревает погреб до +15…+20, отчего картофель прорастает. Термостат на +3…+4 °C включает нагрев только при угрозе промерзания, экономит заряд аккумулятора и держит правильный режим хранения.
Нужна ли вентиляция, если я топлю погреб зимой?
Да, вентиляция нужна всегда. Овощи выделяют влагу и углекислый газ, без воздухообмена растёт конденсат и продукт гниёт. Зимой трубы прикрывают, снижая воздухообмен до 3–5 м³/ч, но не глушат полностью.
Какая минимальная партия и срок изготовления?
Минимальный заказ - 1 штука. Срок 7–14 рабочих дней. Отгружаем по России и в Казахстан. ТЭН делаем под ваш чертёж, напряжение и мощность.
Совместимость с солнечным оборудованием
ТЭН изготавливаем под напряжение вашей системы: 12, 24 или 48 В. Это стандартные напряжения автономных сборок, поэтому нагреватель согласуется по питанию с массивом панелей и контроллером любого производителя. Сопротивление подбираем под напряжение аккумуляторной шины или под рабочую точку массива при прямом питании.
Наш низковольтный ТЭН ставят в системы на распространённом оборудовании:
- контроллеры MPPT и PWM: EPEVER (EPSolar), Victron, SRNE, MUST;
- инверторы: Victron, MUST, СибВольт, Delta;
- солнечные панели: Delta, Sunways, ФСМ, One-Sun;
- аккумуляторы 12/24/48 В: Delta, Ventura, LiFePO4.
Пришлите размеры погреба, что храните, напряжение системы и посадочное место. Рассчитаем мощность и изготовим маломощный ТЭН на 12/24/48 В с расчётом под термостат.
