Обогрев гаража от солнечных панелей: расчёт, буфер и ТЭН на 24/48 В
Сначала считаем теплопотери, потом кВт панелей
Ошибка №1 у людей, которые ставят солар на гараж: они прикидывают «ну, 2 кВт панелей поставлю, вроде хватит». Не хватит. Считать надо с другого конца - сначала сколько тепла уходит через стены, потом сколько нужно ТЭН, и уже потом сколько панелей.
Инженерная формула для гаража: Q = V × k × Δt, где V - объём в м³, k - удельный коэффициент теплопотерь (Вт/м³·°C), Δt - разница внутренней и наружной температуры. Коэффициент k зависит от утепления: голый бетон/металл - 3,0-4,0; стены с ватой 50 мм - 1,5-2,0; полноценное утепление 100 мм с пароизоляцией - 0,8-1,2.
Гараж 5×4×2 м = 40 м³. Челябинская область, на улице -15 °C, внутри держим +10 °C, значит Δt = 25 °C. Для нормально утеплённого гаража (k = 1,5) получаем Q = 40 × 1,5 × 25 = 1500 Вт непрерывной мощности. Для плохо утеплённого (k = 3,0) - 3000 Вт. Разница в стоимости массива - двукратная. Прежде чем считать солар, стоит вложиться в вату и пароизоляцию, это дешевле в разы.
Почему солар в лоб не работает: считаем на пальцах
Панель 450 Вт зимой в средней полосе даёт в среднем 1,5-2 кВт·ч за световой день (декабрь, короткий день, косое солнце, снег). Массив 15 панелей = 6,75 кВт номинала = 25-30 кВт·ч в день зимой. Гараж с потерями 1,5 кВт непрерывно требует 1,5 × 24 = 36 кВт·ч в сутки. Уже не хватает. При потерях 2,5 кВт - нужно 60 кВт·ч в сутки, что требует массива в 25-30 панелей, и это без запаса на облачные недели.
Из этой арифметики следуют два вывода. Первый: пытаться держать зимой +15 °C круглосуточно от солнца - плохая экономика. Второй: цикличный режим сильно снижает нужную мощность. Держим +5 °C фоном (потери падают в 2-3 раза), а перед приездом в гараж догреваем буфером до +15...+18 °C на 4-6 часов работы.

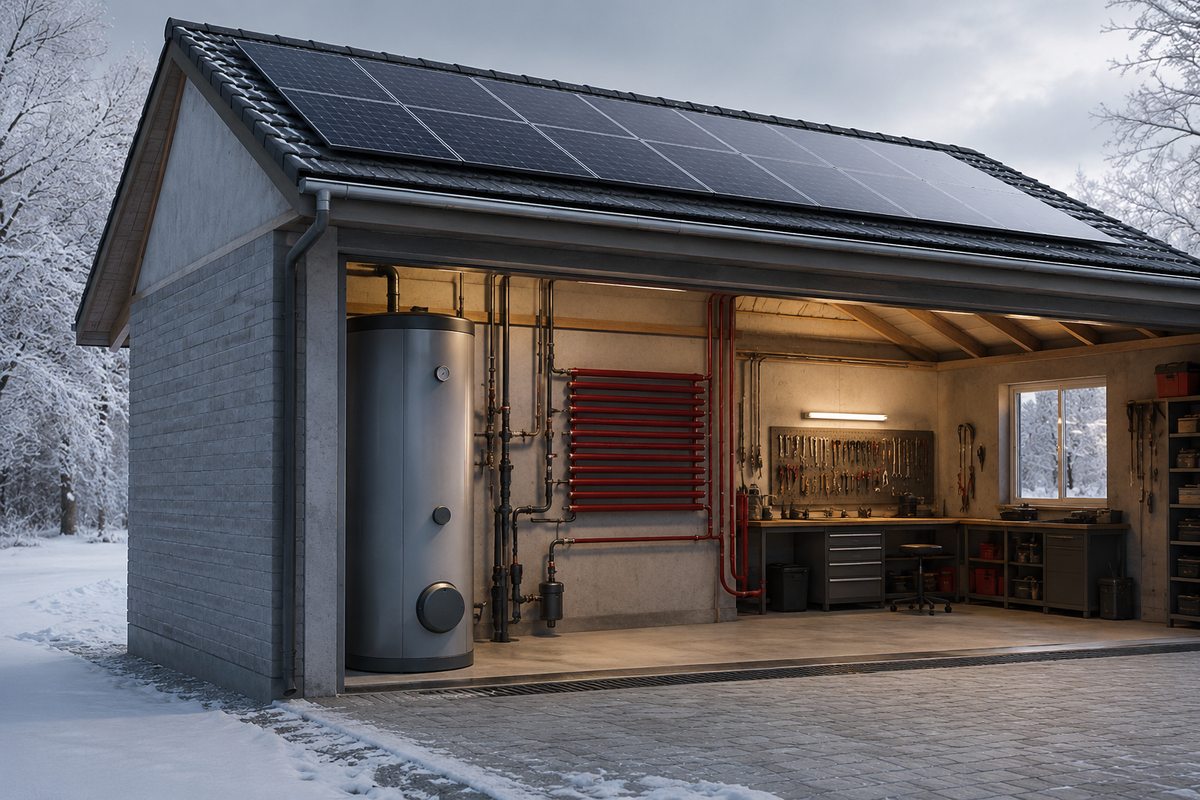

Схема с буфером: почему без бака никак
Прямая раздача тепла от панелей в воздух через оребрённый ТЭН работает только днём. Как только солнце село, гараж начинает остывать со скоростью 2-3 °C в час. Буферная ёмкость решает эту проблему: 300 литров воды, нагретые до 70 °C, хранят около 17 кВт·ч тепла. Этого хватает, чтобы держать +10 °C всю ночь при потерях 1,5 кВт.
В бак ставится ТЭН из нержавейки AISI 321 (08Х18Н10Т) - вода агрессивная, углеродистая сталь сгниёт за сезон. Мы делаем такие ТЭН под напряжение 24 или 48 В, мощностью до 1 кВт. Ставится через фланец или резьбу G 1¼", в нижней трети бака. Управляется по температуре воды: включился при 50 °C, выключился при 75 °C.
Регистр по стене - обычная стальная труба ø 57 мм змейкой в 6-8 витков, около 10 м длины. Циркуляция самотёком (гравитационная) или через маленький насос 12 В на 15-20 Вт. Регистр отдаёт тепло медленно и ровно, без сквозняков, металл в гараже не отпотевает.
Таблица: объём гаража vs массив vs буфер
Средние цифры для утеплённого гаража (k = 1,5), Δt = 25 °C, режим «фон +5 °C с дневным прогревом до +15 °C». Челябинская область, декабрь.
| Объём гаража | Теплопотери | Массив панелей | Буфер | ТЭН в буфере |
|---|---|---|---|---|
| 30 м³ (3×5×2) | 1,1 кВт непр. | 10-12 шт × 450 Вт = 4,5-5,4 кВт | 200 л | 0,7 кВт, 48 В |
| 40 м³ (4×5×2) | 1,5 кВт непр. | 15 шт × 450 Вт = 6,75 кВт | 300 л | 1,0 кВт, 48 В |
| 60 м³ (4×7,5×2) | 2,2 кВт непр. | 18-20 шт × 450 Вт = 8,1-9,0 кВт | 400 л | 1,0 кВт × 2 шт, 48 В |
| 80 м³ мастерская | 3,0 кВт непр. | 22-26 шт × 450 Вт = 9,9-11,7 кВт | 500 л | 1,0 кВт × 2 шт, 48 В |
| 30 м³ БЕЗ утепления | 2,4 кВт непр. | 20+ панелей мало | - | сначала утеплить! |
Последняя строка не шутка. Гараж без утепления топить солнцем - деньги на ветер. Плёнка на потолок и вата 100 мм на стены превращают безнадёжный расчёт в реальный. Мастерская 80 м³ - предельный случай для чистого солара, дальше проще ставить генератор в помощь.
Быстрый прогрев: оребрённый ТЭН на воздух
Регистр греет медленно и ровно, это хорошо для фона. Но когда приехал в гараж в субботу утром при +5 °C и надо быстро выйти на +18 °C для работы с ЛКМ или пайки, регистр будет тянуть 3-4 часа. Тут выручает оребрённый воздушный ТЭН на 48 В, 1 кВт, с вентилятором.
Оребрение навитой стальной лентой увеличивает площадь теплоотдачи в разы, ТЭН выходит на режим за минуты. Оболочка - сталь 10, воздух сухой, нержавейка избыточна. Ставится под потолком в углу, вентилятор гонит тёплый воздух по диагонали. Тянет из АКБ 21 А, за час съедает 1 кВт·ч, за 2 часа поднимает 40 м³ на 8-10 градусов. После этого - выключить, дальше держит регистр.
Фон: Δt = 20 °C, Q = 40 × 1,5 × 20 = 1,2 кВт непрерывно = 28,8 кВт·ч в сутки.
Догрев: подъём с +5 до +15 в 40 м³ воздуха ≈ 480 кДж = 0,13 кВт·ч (сам воздух). Плюс прогрев массы (стены, инструмент, металл) - реально нужно 3-4 кВт·ч.
Удержание +15 °C 4 часа: Q = 40 × 1,5 × 30 × 4 = 7,2 кВт·ч.
Итого на субботу: 28,8 + 4 + 7,2 = 40 кВт·ч. Массив 6,75 кВт за 3 солнечных дня даёт 25 × 3 = 75 кВт·ч, часть уходит в фон буднями. С запасом на облачность нужен массив 8-9 кВт номинала и АКБ 48 В на 10 кВт·ч.
Частые ошибки в проекте
Ставить бытовой ТЭН на 220 В через инвертор. Тройное преобразование, потери 15-25%. Наш низковольтный ТЭН на 48 В идёт от АКБ напрямую, кпд ~100%.
Экономить на буфере. Без бака вечером в гараже холодно, утром - лёд на инструменте. Буфер 300 л - минимум для гаража 40 м³.
Ставить углеродку в воду. Сталь 10 в буфере с обычной водой протечёт за 6-12 месяцев. Только AISI 321 для водной части.
Не ставить термостат на буфер. ТЭН без регулятора вскипятит бак, сработает предохранительный клапан, через год - течь по резьбе.
Пытаться держать +20 °C зимой круглосуточно. Это не гараж, это жилой дом. Для соляра нецелесообразно, дешевле поставить фоновые +5 °C и догревать перед работой.
Что прислать для расчёта ТЭН под гараж
- Габариты гаража (длина × ширина × высота) и что уже утеплено.
- Регион и минимальная зимняя температура на улице.
- Режим: круглосуточный фон или только на время работы, желаемая температура.
- Что уже стоит: массив (кВт), АКБ (напряжение, А·ч), контроллер.
- Есть ли буферный бак и какого объёма, посадочные места под ТЭН.
- Задача под второй ТЭН: воздушный догрев или только водяной регистр.
По этим данным подберём мощность и длину ТЭН, тип оребрения и оболочку. Минимальный заказ 1 штука, срок изготовления 7-14 рабочих дней, отгрузка по России и в Казахстан. ТЭН для буфера делаем из AISI 321 (08Х18Н10Т), воздушный догрев - из стали 10.
FAQ
Реально ли отапливать гараж только солнцем зимой?
Реально при двух условиях: гараж утеплён (k ≤ 1,5 Вт/м³·°C) и режим цикличный - фон +5 °C с догревом до +15 °C на время работы. Круглосуточные +20 °C от одного солара в русскую зиму не окупить, дешевле подстраховаться генератором или сетью.
Сколько панелей нужно на гараж 40 м³?
Для утеплённого гаража с потерями 1,5 кВт непрерывно нужен массив около 6,75 кВт (15 панелей по 450 Вт) и АКБ 48 В на 10 кВт·ч. Для плохо утеплённого - вдвое больше, но сначала выгоднее вложиться в вату 100 мм.
Какой ТЭН ставить в буферный бак 300 л?
Низковольтный ТЭН на 48 В, мощностью 0,7-1,0 кВт, из нержавейки AISI 321 (08Х18Н10Т). Ставится через фланец или резьбу G 1¼" в нижней трети бака. Управление по датчику температуры воды: 50-75 °C.
Зачем нужен буфер, нельзя ли греть напрямую?
Прямой нагрев работает только пока светит солнце. После заката гараж остывает 2-3 °C в час. Буфер 300 л, нагретый до 70 °C, хранит около 17 кВт·ч тепла - этого хватает удерживать +10 °C всю ночь при потерях 1,5 кВт.
Можно ли обойтись без инвертора?
Да, если ТЭН сделан под напряжение системы. Мы изготавливаем ТЭН на 12, 24 и 48 В, они питаются от АКБ или напрямую через MPPT-контроллер, инвертор не нужен. Для мощности около 1 кВт разумнее массив на 48 В: ток около 21 А, кабель тоньше.
Что делает воздушный оребрённый ТЭН в этой схеме?
Быстрый догрев перед работой. Водяной регистр греет медленно и ровно, а оребрённый воздушный ТЭН на 48 В с вентилятором поднимает температуру с +5 до +15 °C за 1-2 часа. Оболочка - сталь 10, воздух сухой.
Какой минимальный заказ и срок изготовления?
Минимальный заказ - 1 штука. Срок 7-14 рабочих дней. ТЭН делаем под ваш чертёж, напряжение и посадочные размеры. Отгружаем по России и в Казахстан.
Совместимость с солнечным оборудованием
ТЭН изготавливаем под напряжение вашей системы: 12, 24 или 48 В. Это стандартные напряжения автономных сборок, поэтому нагреватель согласуется по питанию с массивом панелей и контроллером любого производителя. Сопротивление подбираем под напряжение аккумуляторной шины или под рабочую точку массива при прямом питании.
Наш низковольтный ТЭН ставят в системы на распространённом оборудовании:
- контроллеры MPPT и PWM: EPEVER (EPSolar), Victron, SRNE, MUST;
- инверторы: Victron, MUST, СибВольт, Delta;
- солнечные панели: Delta, Sunways, ФСМ, One-Sun;
- аккумуляторы 12/24/48 В: Delta, Ventura, LiFePO4.
Пришлите габариты гаража, регион и параметры массива. Рассчитаем мощность, изготовим низковольтный ТЭН на 24/48 В в буфер и оребрённый воздушный для быстрого догрева.
