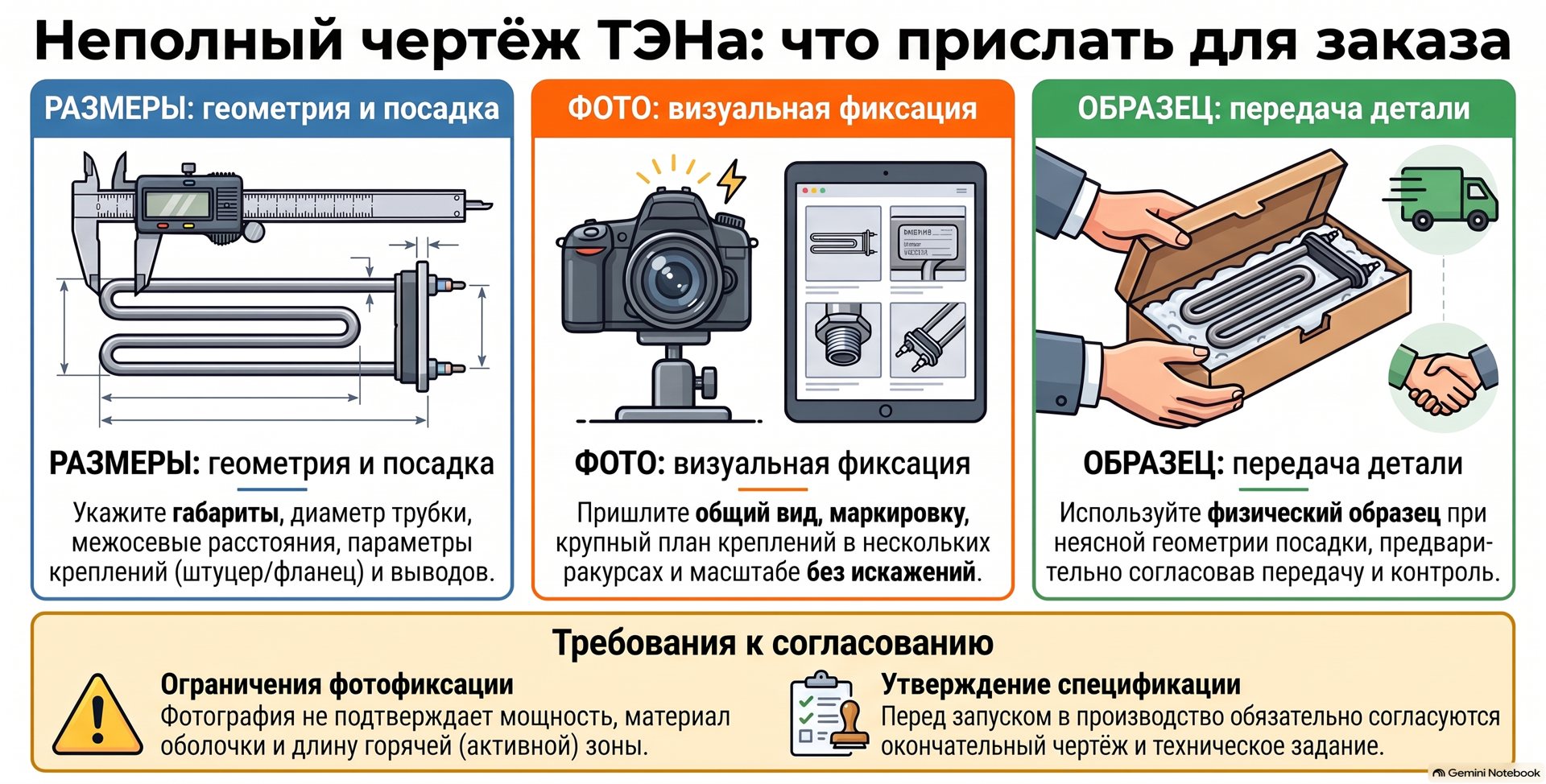

Неполный чертёж ТЭНа: какие размеры, фото и образец помогут оформить заказ
Есть старый эскиз, несколько фотографий и снятый нагреватель. На чертеже не указана резьба, а образец погнут после демонтажа. Задача — не дорисовать недостающее по сходству, а разделить достоверные сведения и то, что ещё предстоит проверить.
Отметьте пробелы прямо в заявке
Приложите чертёж в исходном качестве, не обрезая обозначения и примечания. На копии отметьте отсутствующие размеры, сомнительные замеры и повреждённые места образца. Подпишите, откуда взяты сведения: документация оборудования, маркировка, измерение или предположение.
Например: «межосевое расстояние измерено на посадочном узле; резьба не определена; длина образца после деформации не считается номинальной». Такая запись полезнее уверенного, но неподтверждённого числа.
Какие размеры нужны в первую очередь
- Посадка: доступный проём, глубина установки, пространство внутри оборудования и возможность демонтажа.
- Геометрия: общие габариты, диаметр трубки, межосевые расстояния, положение изгибов и креплений.
- Крепление: размеры фланца и отверстий либо обозначение и замеры резьбы, уплотняемые поверхности.
- Выводы: расположение, доступ для подключения, расстояние до соседних деталей.
- Нагреваемые участки: данные из документации о горячих и холодных зонах, если они известны.
У каждого размера укажите единицы и точки отсчёта. Не смешивайте длину трубки по оси с габаритной длиной согнутого изделия. Если получить размер без разборки нельзя, сообщите об этом — изготовитель определит, достаточно ли остальных данных.
Какие фотографии приложить
- Общий вид изделия с разных сторон и вид установленного узла.
- Маркировку крупным планом, без бликов.
- Крепление, уплотнение, выводы и места подключения.
- Критические участки рядом с измерительным инструментом; сам размер запишите отдельно.
- Повреждения и деформацию, чтобы их не приняли за штатную форму.
Снимайте по возможности перпендикулярно измеряемой плоскости. Линейка на фото даёт ориентир, но перспектива и положение камеры не позволяют обещать универсальную точность. Диаметр и резьбу надёжнее измерить подходящим инструментом, чем восстанавливать по пикселям.
Что фото и образец не подтверждают
| Данные | Почему недостаточно внешнего вида | Как уточнить |
|---|---|---|
| Мощность и напряжение | Одинаковая оболочка возможна у разных исполнений. | Маркировка, паспорт, схема оборудования; проверка специалистом. |
| Материал оболочки | Блеск и цвет не определяют марку сплава. | Документация и согласование под рабочую среду. |
| Горячая зона | Внутренняя конструкция не видна на фотографии. | Чертёж, паспорт или согласованное исследование образца. |
| Номинальная геометрия | Сгоревшая деталь может быть деформирована. | Проверка посадочного узла и исходной документации. |
Когда имеет смысл передать образец
Образец полезен при сложной пространственной форме, неизвестном креплении или противоречивых размерах. До отправки согласуйте с изготовителем адрес, комплектность, возврат и допустимость разборки либо других методов исследования. Не обещайте себе, что образец автоматически заменит техническое задание.
Передавайте снятую и безопасно подготовленную деталь, сообщив о рабочей среде и возможных остаточных загрязнениях. Демонтаж из оборудования выполняют при безопасном отключении и подготовке узла соответствующими специалистами.
Что важно проверить перед заказом
Можно подтвердить замерами: доступную геометрию и посадочные размеры. Зависит от состояния образца: возможность восстановить исходную форму. Требует отдельного согласования: электрические параметры, материал, горячие зоны и режим работы. Неизвестные пункты закрывают до запуска в производство.
Итогом должен стать единый согласованный чертёж: с размерами, креплением, выводами и связанной спецификацией. Храните его номер и редакцию вместе с заказом — не оставляйте окончательные параметры в нескольких несвязанных сообщениях.
Частые вопросы
Можно ли обратиться без готового чертежа?
Да, для первичного обсуждения передайте имеющиеся сведения и перечень неизвестных параметров. Готовность к изготовлению подтверждают после согласования документации.
Достаточно ли фото с линейкой?
Для общего понимания формы оно полезно. Критические посадочные размеры, резьбу и электрические параметры нужно уточнять другими способами.
Нужно ли копировать погнутый образец?
Нет. Сначала отделяют штатную форму от деформации и сверяют её с посадочным местом оборудования.
Можно ли узнать длину горячей зоны по цвету трубки?
Надёжно подтвердить её таким способом нельзя. Нужны документация или согласованное исследование конструкции.
