Накрутка М8 на ТЭН десорбера ЗИФ — расшифровка маркировки ТЭН285А20/20.0
Заявка золотодобытчиков пришла одной строкой: «ТЭН для электронагревателя DRQ330, десорбер ЗИФ, Нагреватель ТЭН285А20/20.0Jцт380, накрутка М8». За этими символами — трубка длиной 2850 мм на 20 кВт под 380 В и метрическая резьба на контактных стержнях. Разбираю строку по частям, чтобы стало понятно, что заказывать.
Что такое накрутка М8

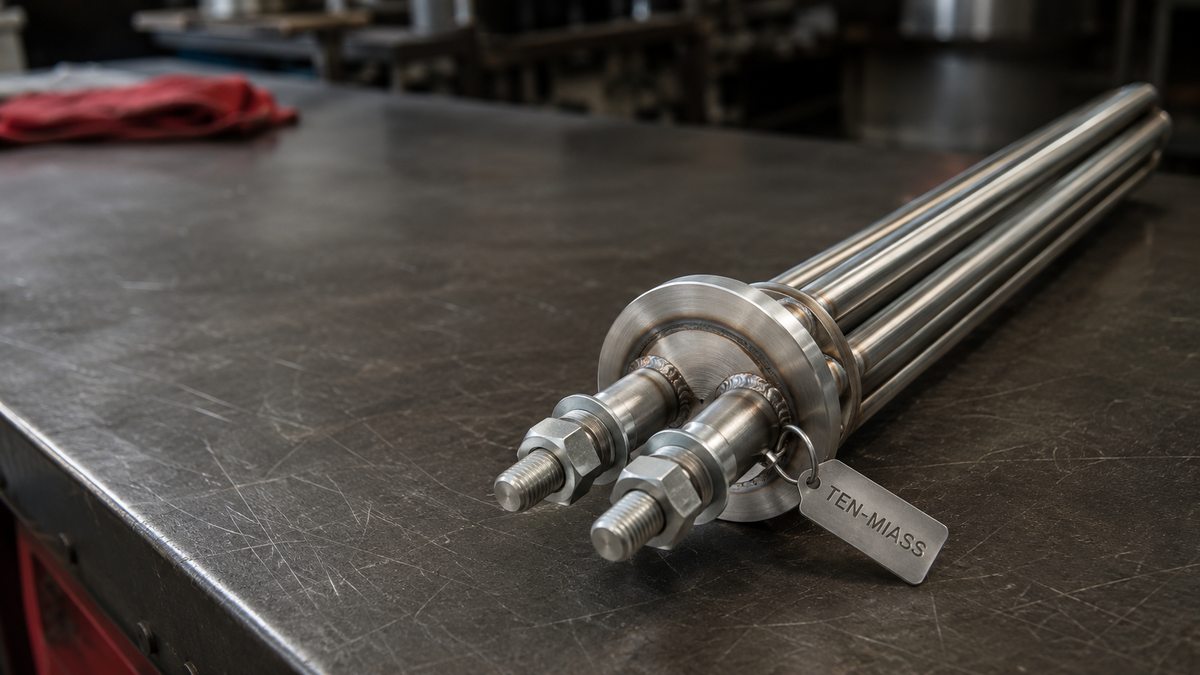

Накрутка — это резьба на выводном контактном стержне ТЭН. Стержень выходит из торца нагревателя через фарфоровый или керамический изолятор, к нему подключают питающий провод. «М8» значит метрическую резьбу диаметром 8 мм с шагом 1,25 мм. На эту резьбу накручиваются две гайки: между ними зажимается кольцевой кабельный наконечник провода.
Почему накрутку выносят в отдельный пункт заявки. Клеммный узел десорбера собран под конкретный диаметр стержня и наконечник. Если прислать ТЭН с накруткой М6 вместо М8, наконечник будет болтаться, а гайки не сядут на штатное место. Придётся переобжимать провода или искать переходные шайбы прямо на объекте, где производство ждать не может. Поэтому размер резьбы фиксируют заранее.
Ходовые варианты накрутки на промышленных ТЭН — М6, М8, М10, реже М12 на мощных блоках. У ТЭН285А20 стоит М8: типичный размер под ток нагрузки около 30 А на фазу при 20 кВт и 380 В.
Как читать маркировку ТЭН285А20/20.0Jцт380
Обозначение строится по ГОСТ 13268-88. Оно делится дробью на две части: до дроби — геометрия трубки, после — электрические и средовые параметры. Разбираю посимвольно.
| Элемент | Значение | Что означает |
|---|---|---|
| 285 | 2850 мм | Развёрнутая длина трубки (в см ×10). Полная длина активной части до гнутья. |
| А | Форма | Тип конфигурации гнутья по ГОСТ. Задаёт, как трубка изогнута под монтаж во фланец. |
| 20 | 20 мм | Диаметр оболочки (трубки) нагревателя. |
| / 20.0 | 20 кВт | Номинальная мощность нагревателя. |
| J (Ж) | Среда | Буква среды. «Ж» — жидкость (растворы). Определяет допустимую удельную мощность на см². |
| ц | Оболочка | Материал оболочки. Для растворов ЗИФ — нержавеющая сталь. |
| т | Исполнение | Конструктивное исполнение выводов/изоляции. |
| 380 | 380 В | Номинальное рабочее напряжение. |
Собираем целиком: трубка развёрнутой длиной 2850 мм, диаметр 20 мм, форма гнутья А, мощность 20 кВт, среда жидкая, напряжение 380 В. По этим данным считается удельная мощность на поверхности: 20 000 Вт делим на площадь трубки диаметром 20 мм и длиной 2850 мм — около 4,6 Вт/см². Для щёлочно-цианистого раствора это рабочая, не форсированная нагрузка, что важно для ресурса.
Отдельно про букву среды и материал. Латинская J в разных заводских системах читается как русская «Ж» — жидкость. Если в вашей строке стоит другая буква (например, В — вода, С — воздух), удельная мощность и допустимая температура оболочки будут другими. Подробнее про буквы и цифры — в разборе маркировки ТЭН по ГОСТ 13268-88 и в статье про расшифровку маркировки ТЭН.
Что такое десорбер ЗИФ и почему там нужен нагрев
ЗИФ — золотоизвлекательная фабрика. Десорбер — колонна, в которой золото снимают с насыщенного активированного угля. Уголь после сорбции держит на себе золото-цианистый комплекс. Чтобы вернуть металл в раствор, уголь заливают горячим щёлочно-цианистым элюентом и прогоняют через колонну.
Температуру раствора держат в районе 120–150 °C — при ней десорбция идёт быстро и полно. Греет раствор именно блок ТЭН. Если нагрев проседает, уголь отдаёт золото медленно и не до конца, часть металла уходит на регенерацию по кругу. Поэтому нагреватель на десорбере работает почти без остановок, и его отказ — это простой всего цикла Десорбция-Электролиз (CIP/CIL).
Почему такие ТЭН делают под чертёж
ТЭН285А20 — не складская позиция из каталога. Длина 2850 мм, конкретная форма гнутья, фланец под посадочное место десорбера, накрутка М8 — всё это привязано к одному аппарату. Двух одинаковых десорберов у разных фабрик почти не бывает: разные производители колонн, разные фланцы, разная монтажная длина под крышку.
Поэтому такой нагреватель изготавливают по чертежу или по образцу сгоревшего. Мы снимаем размеры со старого ТЭН, повторяем геометрию и материал, и новый встаёт на штатные шпильки без доработки. Минимальная партия — 1 штука, что для замены единичного отказавшего блока и нужно.
Замена импортного DRQ330 на российский аналог
DRQ330 — обозначение импортного электронагревателя (блока ТЭН) на общем фланце, который стоит на многих десорберах китайской и корейской сборки. Оригинал везут долго и дорого, а под санкции часть поставок и вовсе встала. Отсюда и запрос — сделать местный аналог.
Замена работает так. Импортный блок — это несколько трубчатых ТЭН, вваренных или вкрученных в один фланец. Мы разбираем задачу на параметры: сколько трубок, их длина и диаметр, шаг между ними, тип и диаметр фланца, накрутка стержней, суммарная мощность, напряжение и схема соединения (звезда или треугольник). По ним собираем блок из нержавейки, который садится на те же отверстия фланца.
Клиент получает нагреватель под свою обвязку без переделки колонны, документы к нему и срок 7–14 рабочих дней вместо месяцев ожидания импорта. Как это устроено на других импортных позициях — в статье про замену импортного ТЭН. Про сам узел десорбера отдельно писали в материале ТЭН для десорбера ЗИФ.
Что прислать для заказа
Чтобы изготовить точный аналог ТЭН285А20 или блока DRQ330, нужны данные. Минимальный набор:
- Фото старого ТЭН целиком и отдельно бирку с маркировкой.
- Развёрнутую длину трубки и монтажную длину (от фланца до дальнего конца).
- Диаметр трубки (16, 18, 20 мм и т.п.).
- Тип и диаметр фланца, число и расположение крепёжных отверстий.
- Накрутку контактных стержней — М6, М8, М10.
- Мощность и напряжение, схему соединения для блока.
- Среду — что нагреваем и до какой температуры.
Если бирка не читается или ТЭН сгорел до неузнаваемости, хватит чертежа десорбера или замеров рулеткой и штангенциркулем. По маркировке одной строкой мы тоже восстановим геометрию — как в этой заявке. Способы прислать данные разобраны в инструкции по заказу ТЭН по фото или маркировке.
