ТЭН для десорбера ЗИФ: замена нагревателей и расшифровка маркировки
Короткий ответ. ТЭН в десорбере ЗИФ работает в горячем щёлочно-цианистом растворе при 90-110 °C, поэтому оболочка нужна из нержавейки с молибденом (12Х18Н10Т, 316Ti), а не из AISI 304. Маркировка ТЭН285А20/20.0Jцт380 означает: длина 285 мм, диаметр 20 мм, мощность 20 кВт, штуцер с резьбой (накрутка М8), нержавеющая оболочка, напряжение 380 В. Если образец сгорел - снимите длину, диаметр, резьбу и замерьте сопротивление, по этим данным повторим нагреватель.

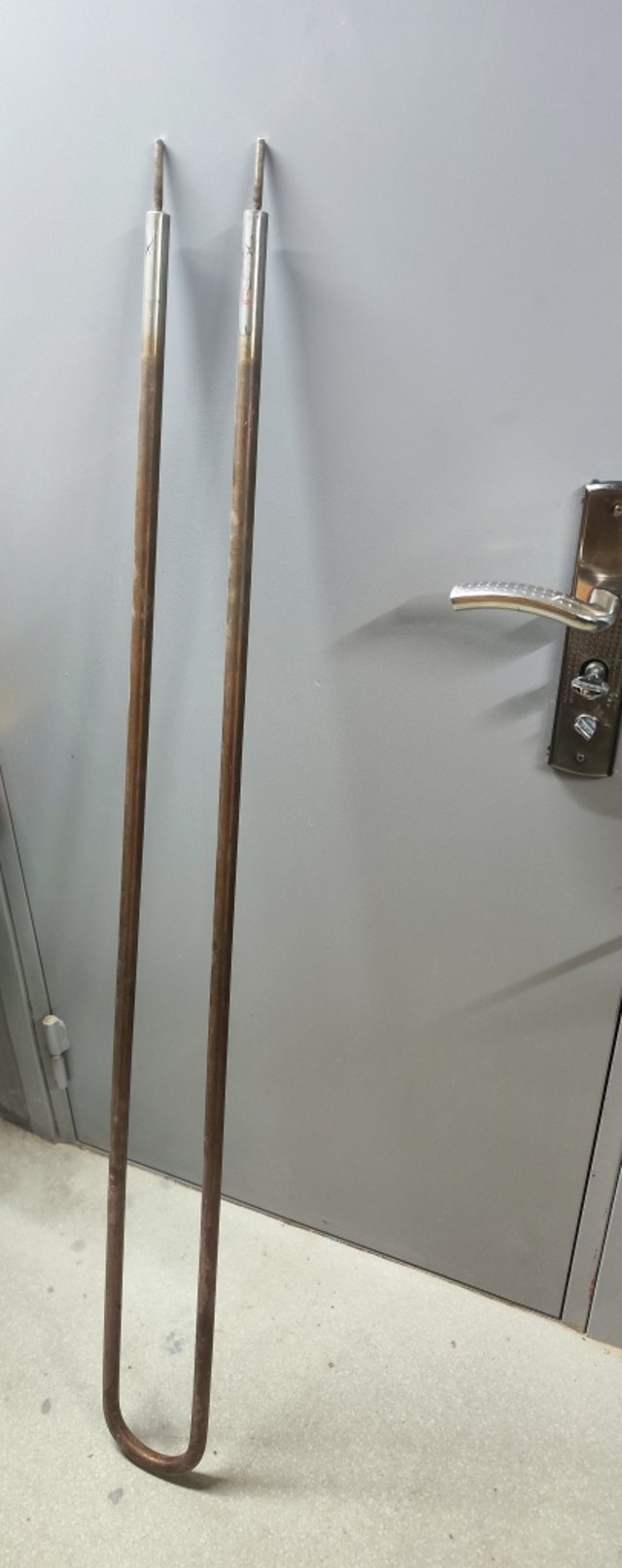

Заявка с золотоизвлекательной фабрики: в колонне десорбции DRQ вышли из строя ТЭН, на бирке уцелела строка ТЭН285А20/20.0Jцт380, накрутка М8. Нужна замена, партия под весь блок. По этой строке и разберём, что стоит за обозначением и почему для десорбера нельзя брать первый попавшийся нагреватель на 20 кВт.
Что означает маркировка ТЭН285А20/20.0Jцт380
Обозначение читается по элементам. Разложим строку из заявки:
| Часть | Значение |
|---|---|
| 285 | Развёрнутая длина трубки, мм |
| А20 | Диаметр трубки 20 мм, стандартный ряд |
| 20.0 | Мощность 20 кВт |
| J | Тип выводов - штуцер с наружной резьбой (накрутка М8) |
| цт | Оболочка из нержавеющей стали (12Х18Н10Т или аналог) |
| 380 | Напряжение питания, В |

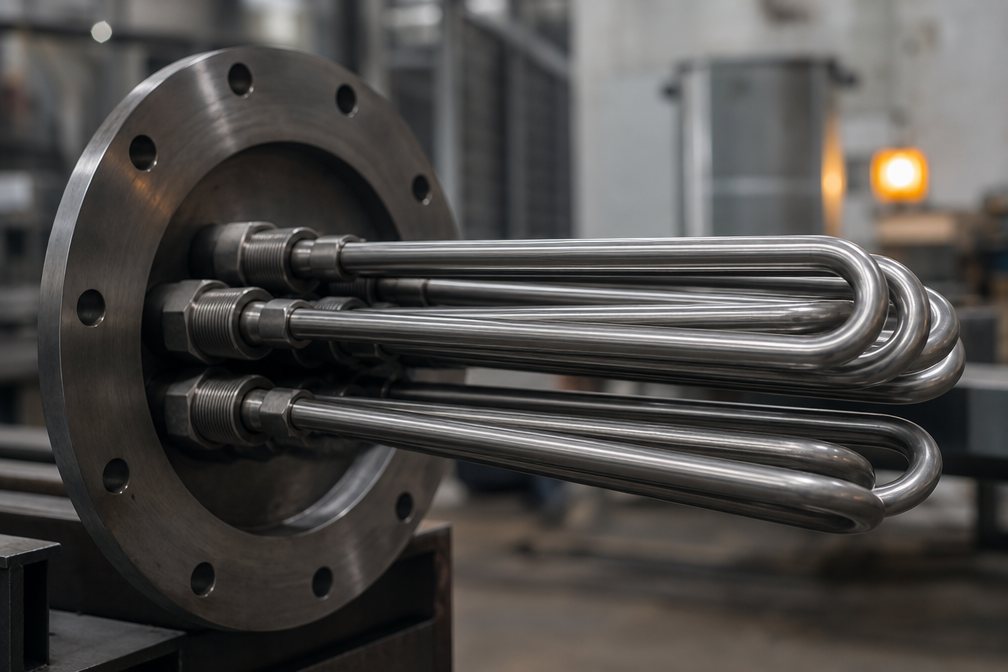

В десорберах DRQ такие ТЭН ставят пучками по 6-12 штук, суммарная мощность блока 120-240 кВт. Среда - щелочной раствор с цианидами при 90-110 °C и давлении до 0,6 МПа. Отсюда главное требование: оболочка и весь крепёж из нержавейки, стойкой к щёлочи и хлоридам.
Какая нержавейка и мощность нужны для десорбера
Оболочка ТЭН для десорбера должна содержать молибден - он держит точечную коррозию в цианистых щелочах. Рабочие марки: 12Х18Н10Т, 10Х17Н13М2Т (аналог 316Ti). Обычный AISI 304 молибдена не содержит и в такой среде даёт свищи за 2-3 месяца.
| Параметр | Норма для десорбера ЗИФ |
|---|---|
| Марка оболочки | 12Х18Н10Т, 316Ti (с Mo 2-3%) |
| Толщина стенки трубки | от 1,2 мм |
| Удельная нагрузка | до 12-15 Вт/см² (в жидкости) |
| Крепёж (штуцер, гайка, шайбы) | только нержавейка, без углеродистой стали |
| Резьба | М8, длина резьбовой части от 18 мм |
Ток для 20 кВт при 380 В - около 30 А на фазу при схеме «звезда» на трёхфазный блок. Сопротивление одного ТЭН на 20 кВт / 380 В в однофазном включении около 7,2 Ом (P = U² / R) - по нему удобно проверять сгоревший образец мультиметром.
Как подобрать ТЭН по образцу под колонну DRQ
Старый нагреватель сгорел и маркировка не читается - снимаем размеры с посадочного места:
- Длина трубки без штуцера (у DRQ обычно 285 или 350 мм).
- Диаметр трубки (чаще 20 мм, реже 16 мм).
- Резьба штуцера (М8 или М10) и длина резьбовой части.
- Сопротивление спирали мультиметром - пересчитываем в мощность.
- Количество ТЭН в блоке и схема соединения (звезда или треугольник).
- Марка стали - лучше заказать с паспортом на оболочку, а не «на глаз».
По этим данным изготовим трубчатые ТЭН по образцу и чертежу. Меняйте все нагреватели в блоке разом: спирали с разным сопротивлением (допуск ±10%) дают перекос мощности и ускоряют износ.
На что смотреть при замене, кроме самого ТЭН
- Уплотнения. В колоннах DRQ - фторопласт (Ф4) или паронит. Фторопласт долговечнее, но требует момента затяжки 20-25 Н·м; перетяжка срывает резьбу М8.
- Изоляция выводов. Керамические бусины должны быть целыми - треснувшая даёт пробой на корпус при включении.
- Защита от сухого хода. Включение без раствора убивает ТЭН мгновенно, независимо от марки стали.
Что прислать для расчёта ТЭН на десорбер
- Маркировку с бирки или фото старого нагревателя с линейкой
- Длину трубки, диаметр, резьбу штуцера
- Мощность и напряжение (или сопротивление сгоревшего образца)
- Количество ТЭН в блоке и схему соединения
- Требования к марке стали и паспорту на оболочку
Изготовим партию ТЭН для десорбера с паспортом на сталь
Пришлите маркировку или образец - рассчитаем и назовём цену в день обращения.
Отправить заявкуЧастые вопросы
Можно ли заменить ТЭН 20 кВт на 15 кВт в колонне DRQ?
Можно, если это допускает автоматика и схема блока, а длина и резьба совпадают. Скорость нагрева раствора снизится, зато нагрузка на трубку меньше и ресурс выше.
Почему ТЭН из AISI 304 быстро выходит из строя в десорбере?
В стали AISI 304 нет молибдена, и в щёлочно-цианистом растворе она даёт точечную коррозию. Свищи появляются за 2-3 месяца. Нужна сталь с молибденом от 2 % - 316, 316Ti, 12Х18Н10Т.
Какой срок службы ТЭН из 12Х18Н10Т в десорбере?
При контроле уровня раствора и без перегрева - от 12 до 18 месяцев. Сухое включение выводит из строя сразу.
Что означает буква J в маркировке ТЭН285А20/20.0Jцт380?
J - тип выводов, штуцер с наружной резьбой. Для колонн DRQ это накрутка М8.
Нужно ли заказывать ТЭН с термопарой внутри?
Обычно в DRQ термопара стоит отдельно в гильзе. Встроенный датчик указывают в заявке отдельно; стандартный ТЭН для десорбера идёт без термопары.
Делаете партии на весь блок сразу?
Да, изготавливаем комплект на пучок целиком с одинаковым сопротивлением спиралей, чтобы не было перекоса мощности между нагревателями.
