Нагревательный модуль 44-3111-000 для печи НТО-15: запасной элемент

Модуль 44-3111-000 - это не ТЭН в бойлере, а сборка из нескольких трубчатых нагревателей на раме, которая греет сухой воздух внутри камеры печи НТО-15. Если заводского номера больше нет в продаже, деталь делают по образцу: фото старого модуля плюс размеры рамы дают полный комплект для копии или улучшенного аналога. Срок изготовления 7-14 рабочих дней.

Что скрывается под номером 44-3111-000

Так заводы маркируют сменные узлы в паспорте печи: группа цифр через дефис - это артикул конкретной детали по внутренней номенклатуре изготовителя оборудования, а не международный стандарт. По таким номерам к нам обращаются чаще всего, когда печь НТО-15 (камерная печь закрытого типа для сушки или термообработки воздушным нагревом) стоит дольше пяти-семи лет, завод-изготовитель печи сменил модельный ряд или вообще прекратил выпуск запчастей.

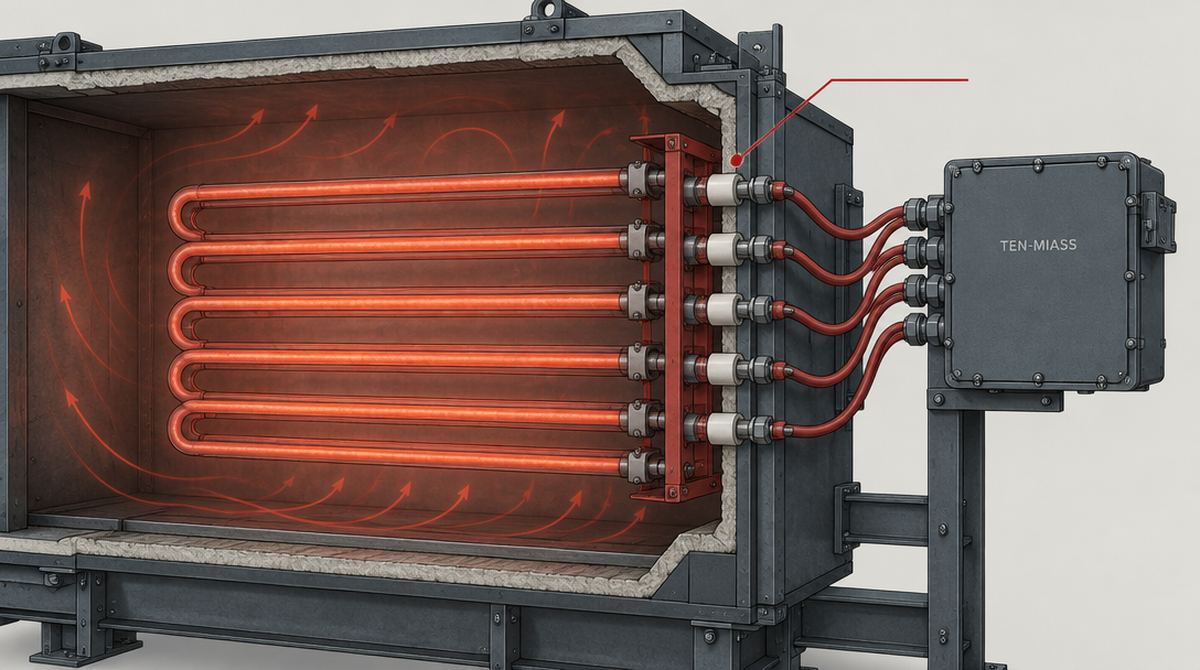

Физически модуль 44-3111-000 - это рама с закреплёнными на ней трубчатыми нагревателями. Рама крепится к внутренней стенке камеры, трубки работают в воздухе, а контактные головки, шпильки и провода выведены на сухую сторону, за пределы камеры, в отдельную клеммную коробку. Это ключевое отличие от водяного ТЭНа: там контакты держат снаружи бака ради сухости, здесь снаружи камеры их держат ещё и ради доступа для обслуживания без разборки печи.

Сухой нагрев в камере печи считают иначе, чем нагрев в воде

Главная ошибка при заказе копии старого модуля - взять параметры трубки один в один, не проверив, выдержит ли она ту же мощность в воздухе. У воды и у воздуха разная способность снимать тепло с поверхности трубки, и ГОСТ 13268-88 через допустимую ваттную нагрузку q (Вт на см² оболочки) это разделяет.

Если в камере НТО-15 нет принудительной циркуляции, допустимая нагрузка на трубку в 2-3 раза ниже, чем для воды в баке той же мощности. Ту же проблему решают не мощностью, а площадью: длиннее трубка или больше элементов в модуле при той же суммарной мощности.

Пример расчёта: почему модуль сгорает раньше паспортного срока

Типичная заявка: клиент присылает фото сгоревшего модуля 44-3111-000, в паспорте печи указано 9 кВт на 380 В, три трубки по 3 кВт, диаметр 13 мм, активная длина 820 мм, обдува в камере нет. Проверяем ваттную нагрузку по формуле:

q = P / (π × d × L)

q = 3000 / (3,14 × 1,3 см × 82 см) = 3000 / 335 = 8,96 Вт/см²

Для спокойного воздуха в закрытой камере предел 1,5-2,2 Вт/см². Фактическая нагрузка выше в четыре раза - трубка годами грелась почти до каления, а не до рабочих 400-500 °C. Поэтому модуль выгорал за несколько месяцев вместо нескольких лет службы.

Решение - та же суммарная мощность 9 кВт, но распределённая на шесть трубок по 1,5 кВт вместо трёх по 3 кВт. Площадь каждой трубки нужна P / q = 1500 / 2,0 = 750 см², отсюда длина L = 750 / (3,14 × 1,3) ≈ 184 см на элемент. Трубку такой длины сгибают в раме U-образно, активная зона умещается в тот же посадочный габарит, а нагрузка на оболочку падает до нормы. Клиент получает модуль с теми же присоединительными размерами, но без склонности к перегоранию.

Таблица: что уточняем при заказе аналога 44-3111-000

Что прислать для расчёта

• Фото модуля 44-3111-000 со всех сторон, крупно и с линейкой рядом
• Фото таблички на корпусе печи НТО-15 (модель, год, мощность)
• Присоединительные размеры рамы: длина, ширина, расстояние между крепёжными отверстиями
• Напряжение питания и есть ли принудительный обдув в камере
• Паспорт или чертёж печи, если сохранился

Цена сборного модуля считается по этим данным в день обращения, точных типоразмеров под НТО-15 в готовом прайсе нет. Для ориентира: блок-ТЭН сопоставимой мощности у нас по уровню "норма" идёт от 3510 ₽ за 3 кВт до 21700 ₽ за 18 кВт, точная сумма за модуль с рамой и клеммной коробкой считается отдельно.
