Блок ТЭН для печи 1,5 кВт: как подобрать и заказать

1,5 кВт для печи почти всегда собирают из 2-3 трубчатых элементов на общем фланце, а не ставят один нагреватель на всю мощность. Три элемента по 500 Вт из нержавейки на фланце обойдутся от 3510 руб., а ваттная нагрузка при трубке 10 мм и развёрнутой длине 800 мм составит 1,99 Вт/см², что укладывается в норму для закрытого объёма 1,5-2,2 Вт/см². Дальше: почему так, как проверить расчёт самому и что прислать нам для заказа.

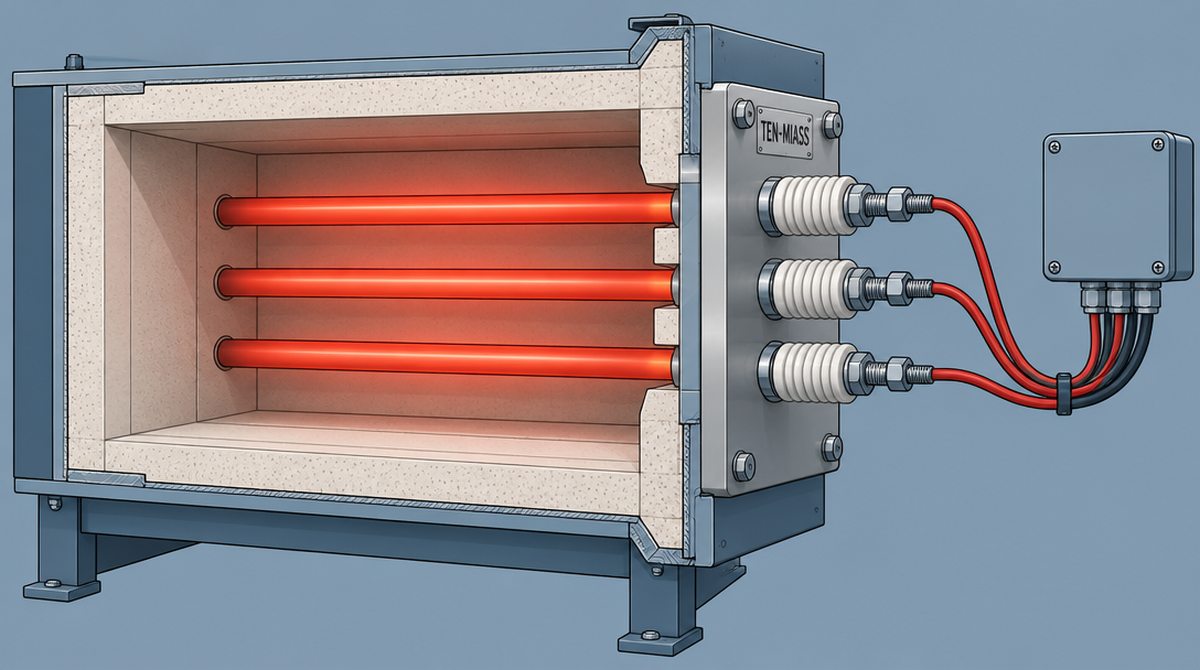

Почему 1,5 кВт делают блоком, а не одним ТЭНом

Один трубчатый нагреватель на 1,5 кВт физически не помещается в небольшую камеру печи без перегруза оболочки: вся мощность уходит в одну трубку, рядом с ней оболочка держит 500-600°C, а дальний угол камеры прогревается слабо. Блок из 2-3 элементов меньшей мощности разносит тепло по площади фланца и по сечению камеры, поэтому сушильный шкаф или муфель прогревается равномернее и быстрее выходит на режим.

Распространённая ошибка при заказе: клиент присылает требование «ТЭН на 1,5 кВт» в единственном числе, рассчитывая на компактность. Для небольшой печи такая трубка либо не впишется в фланец по длине, либо даст ваттную нагрузку выше допустимой и выгорит за месяц-два. Блок решает обе проблемы: каждый элемент слабее, поэтому его можно сделать короче и держать в пределах нормы.

Что проверять при выборе блока: таблица

Пример расчёта: блок 1,5 кВт из трёх элементов по 500 Вт

Берём типовую сборку для сушильного шкафа или небольшой камерной печи: три трубчатых элемента по 500 Вт на общем фланце, диаметр трубки 10 мм, развёрнутая (активная) длина каждого элемента с учётом изгиба 800 мм.

Ваттная нагрузка: q = P / (π·d·L). Площадь активной части одного элемента S = π × 1,0 см × 80 см = 251 см². q = 500 Вт / 251 см² = 1,99 Вт/см².

Для закрытого объёма (сушильный шкаф, камера печи) норма 1,5-2,2 Вт/см², и 1,99 Вт/см² укладывается с небольшим запасом. Если взять трубку короче 650 мм при той же мощности, нагрузка перевалит за 2,4 Вт/см², и оболочка начнёт темнеть раньше ресурса.

Коридор сопротивления считаем через допуск мощности по ГОСТ 13268-88: +5/-10%. Для блока 1500 Вт это 1350-1575 Вт, а значит R = U²/P даёт 30,7-35,9 Ом. Писать «±10% от 32 Ом» неверно, допуск несимметричный именно из-за несимметричного допуска по мощности. На практике это означает: мультиметр на блоке показал 34 Ом, это норма; показал 38 Ом, контакт подгорел или часть нити выработалась.

Какой материал оболочки брать для печи

Для камер до 400-500°C берём нержавейку AISI 304 или титан-стабилизированную 08Х18Н10Т (AISI 321, наш стандарт для агрессивных и температурных сред). Оболочка из углеродистой стали ограничена примерно 450°C и в воздушной среде служит заметно меньше: быстрее темнеет, теряет прочность на сгибах. Для температур выше 700-750°C трубчатый ТЭН уже не подходит в принципе, нужен открытый спиральный нагреватель или керамический элемент в колбе: это другой тип изделия, цены трубчатых ТЭН к нему не относятся.

Чек-лист: что прислать нам для расчёта

1. Фото или чертёж посадочного места с габаритами камеры и фланца
2. Диаметр и шаг отверстий фланца: круглый или прямоугольный, под сварку или резьбу
3. Рабочая среда и температура внутри камеры (сушка, обжиг, прокалка, другое)
4. Напряжение питания: 220 В однофазное или 380 В, нужна ли ступенчатая регулировка мощности
5. Ограничения по материалу, если есть (пищевое производство, агрессивная среда)
6. Фото сгоревшего блока с биркой или маркировкой, если нужна замена аналога

Частые вопросы
