Почему в мармите на 208 В установлены нагреватели на 104 В

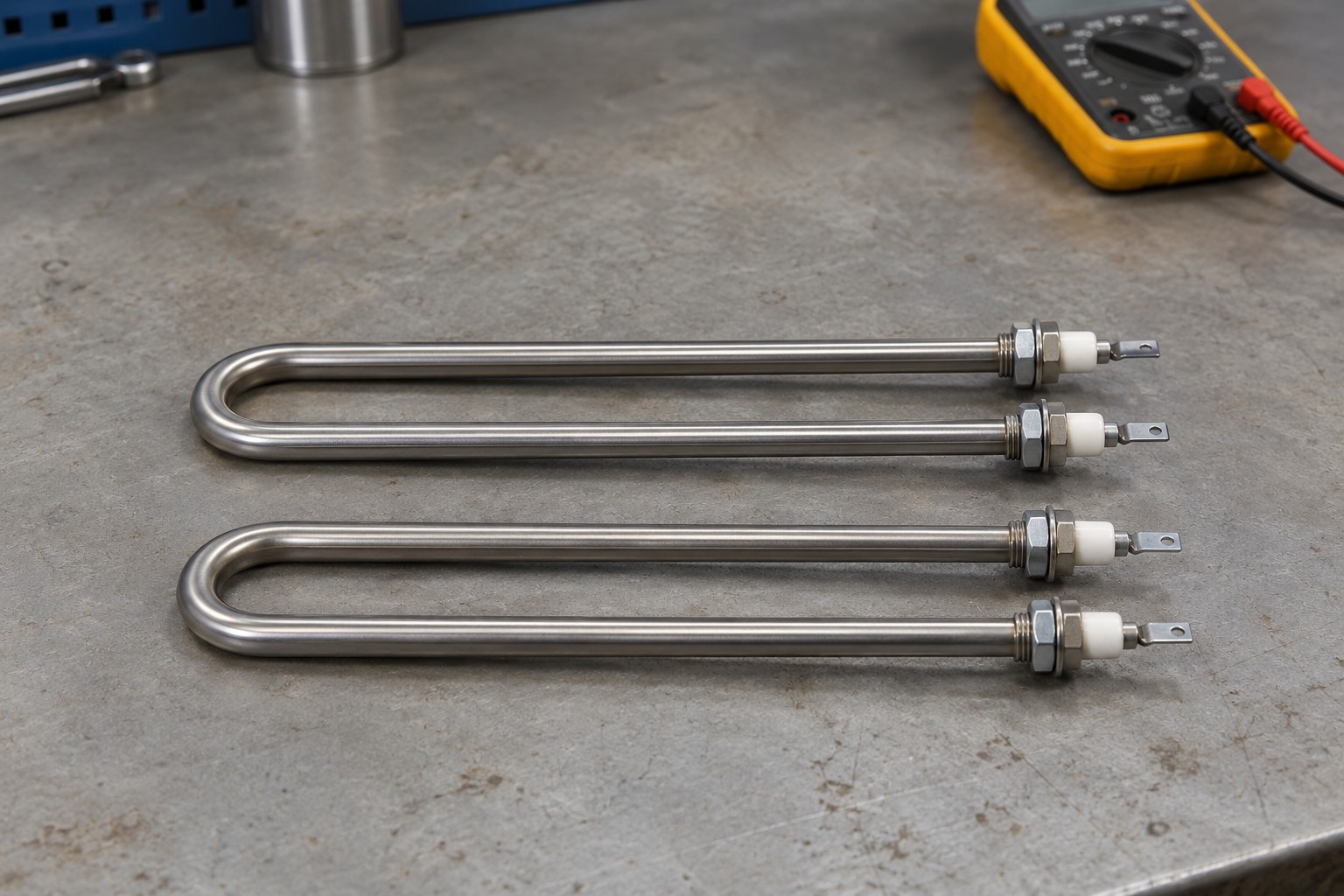

На оборудовании указано питание 208 В, а на каждом из двух нагревателей стоит маркировка «500 W 104 V». Это не обязательно ошибка. Такая комбинация объясняется последовательным соединением двух одинаковых резистивных элементов.
Но сначала схему нужно подтвердить: по одним цифрам на оболочке нельзя установить, как устроен конкретный аппарат.
Как распределяется напряжение
При последовательном соединении через оба элемента проходит один ток. Если их сопротивления одинаковы, напряжение делится поровну: при питании 208 В каждый получает примерно 104 В.
Для условного элемента 500 Вт, 104 В расчётное сопротивление в номинальном режиме составляет:
R = U² / P = 104² / 500 ≈ 21,6 Ом.
У двух одинаковых элементов суммарное сопротивление — около 43,3 Ом. Расчётный ток цепи:
I = 208 / 43,3 ≈ 4,81 А.
Суммарная мощность двух элементов — около 1000 Вт. Числа округлены; сопротивление холодного изделия может отличаться от значения в рабочем режиме из-за температурной зависимости материала.
Почему нельзя просто поставить два нагревателя на 208 В
Предположим, вместо каждого элемента установили нагреватель 500 Вт, 208 В, сохранив последовательную схему. Сопротивление каждой новой детали в номинальном режиме будет около 86,5 Ом. При равном делении напряжения каждый получит только 104 В.
Если приближённо считать сопротивление постоянным, мощность каждого составит:
P ≈ 500 × (104 / 208)² = 125 Вт.
Итого получится около 250 Вт вместо 1000 Вт. Геометрически детали могут подойти, но мармит будет нагреваться значительно слабее. Фактический результат зависит и от температурной зависимости сопротивления.
Обратная ошибка опаснее: при подаче 208 В непосредственно на элемент, рассчитанный на 104 В, расчётная мощность при неизменном сопротивлении возрастает в четыре раза. Это может привести к перегреву и разрушению. Такой эксперимент недопустим.
Можно ли заменить только один элемент
Не следует ориентироваться лишь на равные размеры и одинаковую надпись «500 Вт». При разных сопротивлениях напряжение уже не делится пополам. На элементе с большим сопротивлением выделяются большая доля напряжения и большая мощность при одном токе цепи.
Оценивают совместимость пары, состояние оставшегося нагревателя, требования изготовителя и допустимые режимы каждого элемента. Самовольная установка «почти такого же» изделия может перегрузить одну из деталей.
Почему бытовая сеть 220–230 В — отдельный вопрос
Оборудование с расчётным питанием 208 В нельзя автоматически считать рассчитанным на 220–230 В. При постоянном сопротивлении повышение напряжения с 208 до 230 В увеличивает мощность примерно на 22%:
(230 / 208)² ≈ 1,22.
При этом нужно учитывать не только нагреватели, но и цепи управления, защиту и другие компоненты аппарата. Допустимый диапазон питания определяют по документации и технической оценке, а не по тому, что вилка подходит к розетке.
Что нужно для безопасного подбора
Передайте специалисту маркировку всех элементов, параметры питания, схему оборудования, количество нагревателей, рабочую среду и размеры. Если документации нет, сначала восстанавливают фактическую схему и проверяют состояние узла.
Изменение соединения элементов — не универсальный способ получить нужную мощность. Оно может потребовать пересмотра коммутации, защиты и температурного регулирования. Работы выполняют квалифицированные специалисты с последующей проверкой безопасности.
Для обращения в ТЭН-Миасс важно указывать отдельно питание оборудования и номинальное напряжение каждого нагревателя. Это помогает не заказать внешне похожую, но электрически неподходящую замену.
Дополнительно: Последовательное и параллельное подключение ТЭНов.
Пример маркировки взят из публичного обсуждения ремонта мармита. Расчёты — поясняющая модель для одинаковых резистивных элементов, не инструкция по переделке конкретного аппарата и не подтверждение его схемы без проверки.
Что важно проверить перед заказом
Сверить маркировку каждого элемента, фактическую схему, сопротивления пары и питание аппарата. Уточнить рабочую среду, крепления и допустимые режимы по документации.
Обсудить замену нагревателя
Пришлите маркировку обоих элементов, схему, питание аппарата, размеры и рабочую среду. В заявке укажите отдельно напряжение оборудования и номинал каждого нагревателя — например, «аппарат 208 В; два элемента по 500 Вт 104 В».
Возможность изготовления, стоимость и срок подтверждаются после проверки параметров.
Отправить параметры на zakaz@ten-miass.ruЧастые вопросы
Почему на аппарате 208 В, а на элементе 104 В?
Одна из возможных причин — последовательная пара одинаковых элементов. Фактическую схему должен подтвердить специалист.
Какое расчётное сопротивление у элемента 500 Вт 104 В?
В номинальном режиме R = 104² / 500 = 21,632 Ом. Холодное измеренное сопротивление может отличаться.
Два элемента 500 Вт 208 В заменят пару 500 Вт 104 В?
Не при сохранении последовательной схемы: расчётная общая мощность при 208 В будет около 250 Вт вместо 1000 Вт, если считать сопротивление постоянным.
Можно ли включать аппарат 208 В в сеть 230 В?
Без подтверждения допустимого диапазона питания — нет. При постоянном сопротивлении мощность возрастёт примерно на 22%; проверить нужно и цепи управления.
Технические источники и границы примера
Chromalox: калькулятор закона Ома — связь напряжения, сопротивления, тока и мощности. Числа в статье рассчитаны для указанных условий, а не измерены на аппарате из обсуждения.
HSE: безопасное обслуживание электрооборудования — отключение, проверка отсутствия напряжения и компетентность исполнителя. Это справочный источник, не замена российским требованиям и документации изготовителя.
