Нагреватель Макар ТВ-21 вышел из строя: как подобрать замену ТЭНом

Короткий ответ: марка «Макар ТВ-21» сама по себе не гарантирует, что новый нагреватель встанет на место сгоревшего. Внутри теплогенератора этой серии обычно стоит обычный трубчатый ТЭН под фирменным названием производителя котла. Совместимость определяют четыре цифры: резьба или фланец, диаметр трубки, длина погружной части и мощность. Дальше: что именно сфотографировать и замерить, чтобы не привезли не то.

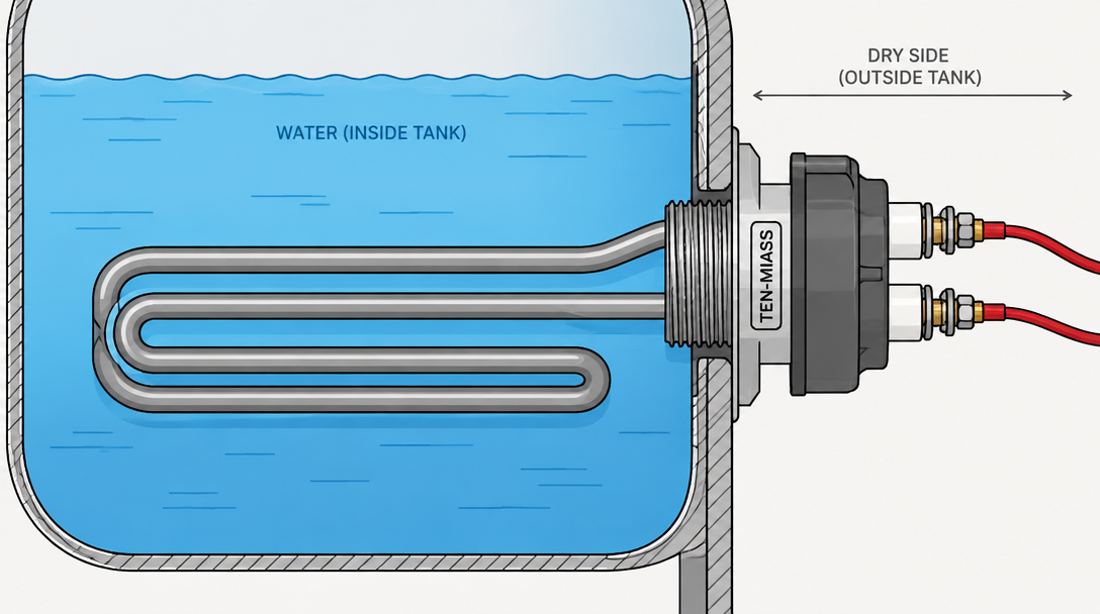

Трубка нагревателя целиком в теплоносителе, контакты и резьба головки снаружи, на сухой стороне

Что за деталь скрывается под названием ТВ-21

Теплогенераторы «Макар» серии ТВ греют воду или антифриз для отопления теплицы, гаража, курятника. Нагревательный элемент внутри них почти всегда устроен одинаково: металлическая трубка, внутри нихромовая спираль в прессованном магнезите, а снаружи резьбовая головка или фланец с клеммами. Это и есть классический трубчатый ТЭН, просто его закупили у стороннего завода и продают под брендом котла.

Отсюда ошибка, за которой приходят в наш отдел уже после второй попытки: человек ищет в магазине именно «нагреватель Макар ТВ-21», хотя искать нужно ТЭН с конкретными размерами. Бренд на коробке котла не значит, что завод-изготовитель нагревателя один и тот же из года в год. Партия 2019 года и партия 2023-го могли закупаться у разных поставщиков с разницей в длине 10-15 мм.

Почему размеры важнее названия модели

Четыре параметра решают, встанет новый нагреватель на место или нет.

Материал оболочки тоже важен, но реже критичен для отопительной воды: углеродистая сталь подходит для обычного водопровода и закрытого контура отопления, нержавейка AISI 304 подойдёт, если вода жёсткая или система открытого типа с подпиткой свежей водой.

Как прикинуть нужную мощность, если паспорт потерян

Если шильдик на старом нагревателе стёрт, а паспорт котла потерян вместе с инструкцией, мощность можно оценить по объёму бака и времени нагрева. Формула: P = 0,00116 × V × ΔT / t, где V это объём воды в литрах, ΔT это разница температур в градусах, на которую нужно нагреть воду, t это время нагрева в часах.

Пример: бак на 200 литров, вода из холодной (10°C) нагревается до рабочих 60°C за 3 часа. ΔT = 50. Считаем: P = 0,00116 × 200 × 50 / 3 = 11,6 / 3 ≈ 3,9 кВт. Округляем до ближайшего стандартного номинала, это 4 кВт. Если котёл грел дольше или быстрее заявленного в инструкции, учитывайте фактическое время вместо паспортного, так точнее.

Что сфотографировать и измерить перед заказом

1. Маркировку на корпусе нагревателя или на головке, даже стёртую частично: читаемые цифры помогают сузить поиск.
2. Резьбу головки штангенциркулем: наружный диаметр и шаг. Если резьба незнакома на глаз, вкрутите контрольную гайку подходящего диаметра и сфотографируйте, как она садится.
3. Диаметр трубки нагревателя в сантиметрах, отдельно от диаметра резьбы: это разные размеры.
4. Длину погружной части: от плоскости фланца или резьбы до самой дальней точки трубки.
5. Расстояние между клеммами и тип контактов: шпилька с гайкой или плоский лепесток.
6. Напряжение сети, на которой работает котёл: 220 В однофазная или 380 В с трёхфазным подключением.

Чек-лист: что прислать для расчёта

• Фото маркировки на корпусе старого нагревателя или котла целиком
• Замеры: диаметр резьбы/фланца, шаг резьбы, диаметр трубки, длина погружной части
• Количество клемм и расстояние между ними
• Объём бака и примерное время нагрева, если мощность неизвестна
• Напряжение сети: 220 В или 380 В

Фото и замеры присылайте через форму заказа или в WhatsApp. Делаем по образцу от одной штуки, срок изготовления 7-14 рабочих дней.

Когда замену лучше не затевать по памяти

Одна и та же ошибка повторяется чаще остальных: покупают нагреватель «такой же, как было», ориентируясь на название котла, без замеров снятой детали. Результат: вторая поездка в магазин или повторный заказ, пока оборудование стоит. Проверка четырёх параметров занимает 10 минут со штангенциркулем и рулеткой и экономит неделю простоя котельной или теплицы зимой.

Если старый нагреватель выгорел целиком и мерить уже нечего, снимите размеры посадочного отверстия в баке и клеммной коробки: по ним тоже можно восстановить геометрию замены. В сложных случаях присылайте фото самого бака в месте установки, это тоже подсказка по резьбе и глубине.
