Нагреватель LAUDA для дистиллятора PD 4R и PD 12R: особенности и замена
Лаборатория звонит с одной и той же проблемой: аквадистиллятор LAUDA перестал гнать воду, нагреватель мёртвый, а оригинал под него больше не поставляют. Линейку PD немецкая LAUDA сняла с выпуска, и заказать «ту самую» запчасть уже негде. Разберём, как вернуть прибор в строй, не покупая новый дистиллятор за сотни тысяч.

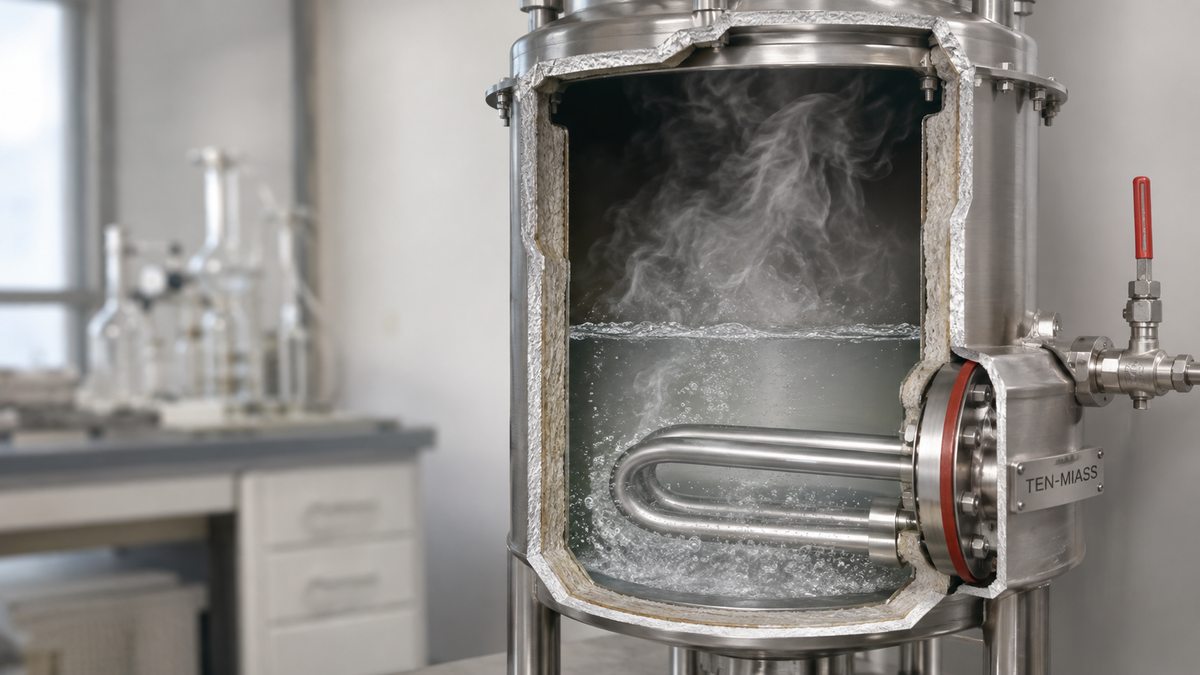

Нагреватель работает внутри испарительной камеры, в постоянном контакте с водой и паром. Отсюда требования к материалу оболочки.
Что такое PD 4R и PD 12R
LAUDA — немецкий производитель лабораторного термостатирующего и водоподготовительного оборудования. Аквадистилляторы серии PD выпускались как настольные приборы для получения дистиллированной воды в лабораториях, аптеках, на небольших производствах.
Цифра в названии отражает производительность по дистилляту: PD 4R давал порядка 4 литров в час, PD 12R — около 12 литров в час. Разная производительность означает и разную мощность нагрева: чем больше литров в час, тем мощнее нагреватель внутри. Именно поэтому нагреватель от одной модели не подходит другой без пересчёта — снаружи трубки похожи, а по мощности и посадке отличаются.
Почему нагреватель в дистилляторе умирает первым
Условия работы у него жёстче, чем у ТЭНа в обычном бойлере:
- Постоянное кипение. Дистиллятор всё время держит воду у точки кипения, трубка нагрета максимально.
- Накипь. Даже водопроводную воду на входе не всегда умягчают. Соли оседают на оболочке, под слоем накипи трубка перегревается изнутри и нить лопается.
- Сухой ход. Если защита по уровню воды подвела, а нагрев не отключился, трубка мгновенно выгорает без воды.
- Термоциклы. Прибор включают-выключают каждый рабочий день, металл «дышит», со временем в месте выхода нити из изоляции появляется усталостная трещина.
В 9 случаях из 10 виноват не «плохой бренд», а вода и режим. Новый оригинал в тех же условиях прожил бы столько же.
Оригинал не купить — что делать
Когда производитель снял модель с выпуска, у лаборатории три пути:
- Купить новый дистиллятор целиком — дорого, и старый корпус, кран, ёмкость ещё живые.
- Искать оригинал по складам б/у запчастей — лотерея, часто такой же уставший.
- Изготовить нагреватель-аналог по образцу старого — он встаёт на штатное место, повторяет мощность и посадку.
Третий путь мы и закрываем. Логика та же, что при изготовлении аналога ТЭНа по шильдику: снимаем размеры со сгоревшего элемента, повторяем в металле, подбираем материал под среду.
Как снять параметры с бирки и образца
Чтобы замена встала без переделки крепления и проводки, нам нужен набор данных. Половина есть на заводской бирке, половину меряют штангенциркулем.
| Параметр | Откуда взять | Зачем |
|---|---|---|
| Мощность, Вт | Бирка на приборе или корпусе нагревателя | Держит производительность в л/ч |
| Напряжение, В | Бирка (220 В или 230 В) | Расчёт нити нихрома |
| Длина активной части | Замер от фланца до дальнего гиба | Чтобы влез в камеру |
| Диаметр трубки | Штангенциркуль по оболочке | Посадка и теплоотдача |
| Тип посадки | Резьба (G, M) или фланец, замер | Герметичное крепление |
| Форма гиба | Фото сбоку и сверху | Повторить геометрию |
Если бирка выгорела и мощность нечитаема — не беда. Присылайте сам образец: по геометрии, диаметру и сопротивлению нити мы восстановим мощность. Как прозвонить старый элемент и понять его состояние — разобрали в статье как замерить сопротивление ТЭНа мультиметром.
Материал оболочки — не углеродка
Нагреватель дистиллятора весь срок службы стоит в воде и под паром. Углеродистую сталь сюда ставить нельзя: она ржавеет, окалина попадает в дистиллят и убивает всю идею чистой воды. Берём нержавейку:
| Марка | Аналог | Где применяем |
|---|---|---|
| AISI 321 | 08Х18Н10Т («10Т») | Дистилляторы, пар, пищевые и чистые среды — наш выбор по умолчанию |
| AISI 304 | 08Х18Н10 | Вода, пар при менее жёстких требованиях |
По умолчанию для дистиллятора предлагаем AISI 321 (08Х18Н10Т) — титан-стабилизированная сталь, стойкая к межкристаллитной коррозии и к постоянному кипению. Про то, чем нержавеющие марки отличаются между собой, есть отдельный разбор — AISI 304, 321 и 316 для разных сред. А как отличить одну марку от другой на готовом изделии — в статье как узнать марку нержавейки ТЭНа.
Мощность повторяем точь-в-точь
Соблазн «поставлю помощнее, будет быстрее гнать» — ошибка. Производительность дистиллятора рассчитана под конкретную мощность: сколько воды успевает испариться и сконденсироваться, определяет конденсатор и объём камеры, а не только нагрев.
- Поставили слабее — вода не выходит на нужный темп кипения, прибор недодаёт литры в час.
- Поставили мощнее — при том же объёме воды трубка перегревается, накипь нарастает быстрее, конденсатор не успевает, часть пара уходит мимо. Ресурс падает.
Поэтому мощность нового нагревателя = мощность оригинала с бирки. Менять режим осознанно можно, но это отдельный расчёт, а не «на глаз».
Что мы делаем и чего не делаем
Мы изготавливаем нагреватель-аналог: повторяем мощность, напряжение, геометрию гиба, посадочную резьбу или фланец, ставим нержавеющую оболочку под дистиллят. Элемент приходит готовым к установке на штатное место.
Мы не ремонтируем корпус самого дистиллятора, не занимаемся конденсатором и автоматикой уровня, не выезжаем на монтаж. Наша зона — сам нагревательный элемент, сделанный так, чтобы встал вместо сгоревшего.
