Нагрев теплоаккумулятора избытком солнечных панелей: ТЭН 12/24/48 В в буферный бак
Почему летом избыток некуда девать
Автономный дом на солнце живёт в двух режимах. Утром и вечером панели едва покрывают потребление, аккумулятор разряжается. А в ясный полдень картина обратная: АКБ заряжен до 100 %, контроллер уже ограничивает ток, чтобы не перезарядить батарею, и часть генерации просто теряется. Массив 3 кВт в июньский полдень легко отдаёт 2,5 кВт, из которых дому нужно 300–400 Вт. Остальное уходит в никуда.
Слить этот излишек в тепло - самый дешёвый способ его не потерять. Вода прощает грубое регулирование: ей всё равно, ровный ток или рваный, есть просадки или нет. Бак копит киловатт-часы днём и держит их до вечера, когда солнце село, а дом просит отопления и горячей воды. Панель работает не в мусор, а в запас.
Сколько тепла копит буферный бак: расчёт
Запас тепла в баке считают по простой формуле: Q = 0,00116 × V × Δt, где Q в кВт·ч, V - объём воды в литрах, Δt - на сколько градусов бак нагрет выше температуры возврата из контура. Коэффициент 0,00116 - это теплоёмкость воды, переведённая в киловатт-часы.
Q = 0,00116 × 500 × 40 = 23,2 кВт·ч запаса.
Дом на отопление вечером и ночью берёт, скажем, 3 кВт. Тогда бак «в чистом виде» отдаст 23,2 / 3 ≈ 7,7 часа тепла. Реально система забирает не весь перепад: контур возвращает воду тёплой, скажем при 40 °C, и полезным остаётся Δt = 30 °C, то есть 0,00116 × 500 × 30 = 17,4 кВт·ч, около 5,8 часа. Разница между «залили» и «сняли» и есть рабочая стратификация бака.
Отсюда правило: чем больше перепад температур и чем больше объём, тем длиннее вечерний запас. Но перегреть бак выше 85–90 °C нельзя - вода начнёт вскипать в верхнем слое, поэтому термостат ТЭН ставят на потолок 80–85 °C.
Объём бака, запас тепла и часы отопления
Таблица показывает, сколько тепла держит бак при рабочем перепаде 40 °C и на сколько часов его хватает при разной тепловой нагрузке дома. Числа для полностью прогретого бака, без потерь на остывание корпуса.
| Объём бака | Запас тепла (Δt 40 °C) | Часы при нагрузке 2 кВт | Часы при нагрузке 4 кВт |
|---|---|---|---|
| 200 л | 9,3 кВт·ч | 4,6 ч | 2,3 ч |
| 300 л | 13,9 кВт·ч | 7,0 ч | 3,5 ч |
| 500 л | 23,2 кВт·ч | 11,6 ч | 5,8 ч |
| 800 л | 37,1 кВт·ч | 18,6 ч | 9,3 ч |
| 1000 л | 46,4 кВт·ч | 23,2 ч | 11,6 ч |
Видно, что бак 500 л при умеренной нагрузке 2 кВт закрывает почти всю ночь. Для дома с большим ночным потреблением берут 800–1000 л, но тогда и массив нужен мощнее, иначе избытка не хватит прогреть такой объём за световой день.
Напряжение ТЭН: 12, 24 или 48 В под массив
ТЭН для бака делают прямо под напряжение вашей системы, без инвертора. Инвертор на слив излишка - лишнее звено с потерями, ведь воде безразлично качество тока. Прямое питание ТЭН от батарейной шины проще и надёжнее.
Работает та же арифметика тока, что и в любой низковольтной системе. ТЭН 1 кВт на 12 В тянет около 83 А, это толстый кабель и серьёзные клеммы. На 48 В та же мощность даёт 21 А, проводка тоньше и дешевле. Поэтому под мощность около киловатта разумнее массив и шина на 24 или 48 В. Про прямое питание нагревателя от панели без промежуточного инвертора мы разбирали отдельно в материале о прямом питании ТЭН от солнечной панели.
Логика управления: когда включать ТЭН
Слив излишка в бак - не «включил и забыл». ТЭН должен запускаться только тогда, когда есть свободная энергия, иначе он высадит АКБ вместо того, чтобы копить тепло. Порядок приоритетов обычно такой:
2. Заряд аккумулятора до 100 %.
3. Только когда АКБ заряжен и панели дают больше, чем берёт дом, реле подаёт остаток на ТЭН.
4. Термостат бака держит верхний предел 80–85 °C и отключает нагрев.
Реализуют это по-разному. Простой вариант - реле по напряжению шины: как только вольтаж АКБ поднялся до порога полного заряда, реле включает ТЭН, при просадке отключает. Точнее работает контроллер слива, который плавно регулирует мощность нагревателя под текущий избыток. Оба способа надёжны, потому что нагрузка тепловая и грубое переключение ей не вредит.
Стратификация бака: почему слои важны
Буферный бак работает тем лучше, чем чётче в нём держатся температурные слои. Горячая вода легче холодной и стоит вверху, холодный возврат из контура - внизу. Если слои не перемешивать, наверху всегда будет самая горячая вода для контура, а ТЭН греет средний и нижний объём.

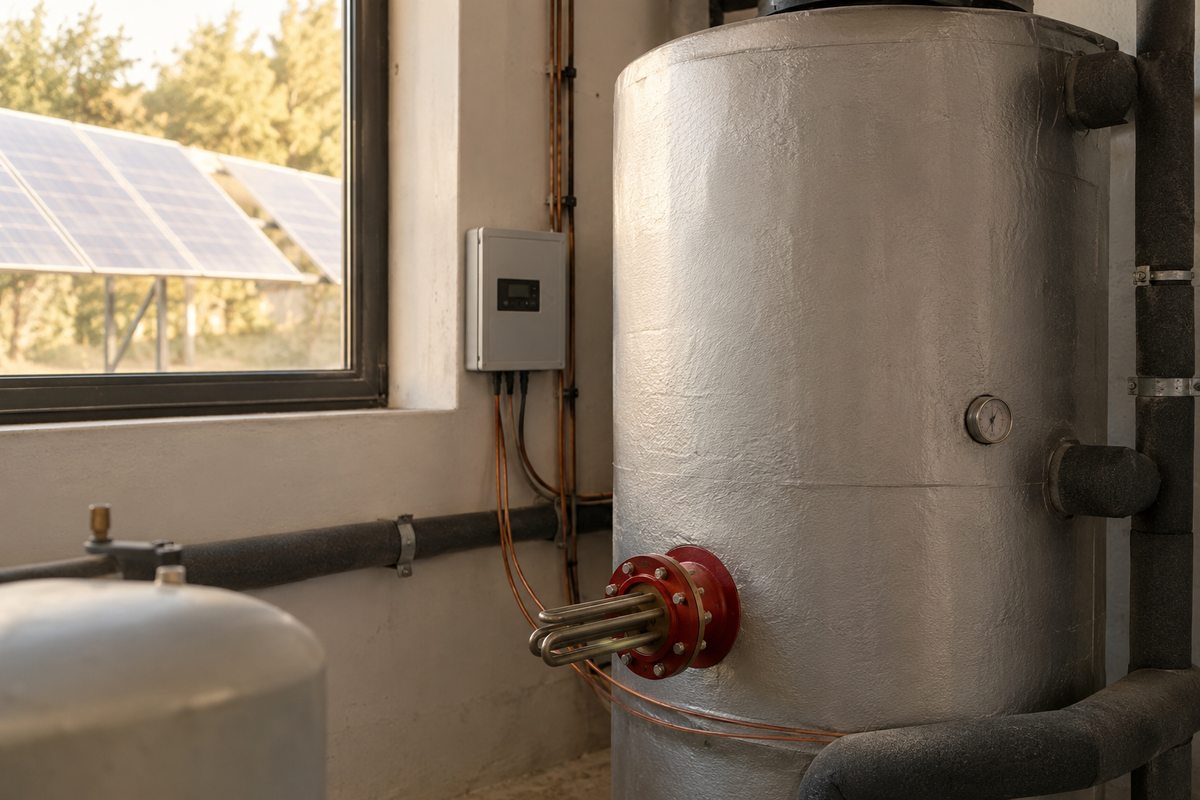

Поэтому нагреватель ставят в нижней или средней части бака: он подхватывает холодный возврат и поднимает прогретую воду вверх естественной конвекцией. Патрубки подачи и возврата разносят по высоте, вход горячего сверху, забор холодного снизу. Такой послойный режим даёт максимум полезного перепада: наверху 70 °C для отопления, внизу 30 °C, которые ТЭН как раз и догревает избытком.
Частые ошибки
Взять сетевой ТЭН на 220 В через инвертор. Лишнее преобразование, потери и зависимость от инвертора. Для слива излишка низковольтный ТЭН под шину проще и без потерь на инверторе.
Поставить ТЭН вверху бака. Тогда он греет только верхний слой, нижний холодный объём не работает, полезный запас падает вдвое. Нагреватель - в нижнюю зону.
Забыть про термостат и группу безопасности. Без верхнего предела бак может вскипеть. Термостат на 80–85 °C и предохранительный клапан обязательны.
Что прислать для расчёта ТЭН под теплоаккумулятор
- Объём буферного бака в литрах.
- Напряжение системы: 12, 24 или 48 В.
- Мощность массива панелей и типичный дневной избыток (кВт).
- Ёмкость АКБ и порог, по которому разрешаете слив.
- Рабочий перепад температур: до какой греем, при какой возврат из контура.
- Посадочное место в баке: диаметр гильзы или фланца, резьба, доступная длина погружной части.
- Контакт с водой напрямую или через сухую гильзу.
По этим данным подберём мощность и напряжение, выберем оболочку - для прямого контакта с водой нержавейка AISI 321 (08Х18Н10Т), - и изготовим ТЭН под ваш чертёж. Минимальный заказ 1 штука, срок 7–14 рабочих дней, отгрузка по России и в Казахстан.
FAQ
Как посчитать, сколько тепла запасёт буферный бак?
По формуле Q = 0,00116 × V × Δt, где V - объём воды в литрах, Δt - перепад температур. Для 500 л при нагреве на 40 °C запас составит 0,00116 × 500 × 40 = 23,2 кВт·ч. Полезной отдаётся часть перепада, потому что контур возвращает воду тёплой.
Какой ТЭН нужен для нагрева теплоаккумулятора от солнца?
Низковольтный ТЭН на 12, 24 или 48 В мощностью 0,5–1,0 кВт под напряжение вашего массива, с оболочкой из нержавейки AISI 321 для прямого контакта с водой. Он питается от батарейной шины без инвертора, когда есть избыток генерации.
Когда контроллер должен включать ТЭН?
Только после того как дом обеспечен и аккумулятор заряжен до 100 %. Свободный остаток мощности реле или контроллер слива подаёт на ТЭН. Термостат бака держит верхний предел 80–85 °C. Так избыток идёт в тепло, а не разряжает АКБ.
На сколько часов отопления хватит бака 500 литров?
Полностью прогретый бак 500 л с перепадом 40 °C держит 23,2 кВт·ч. При нагрузке 2 кВт это около 11,6 часа, при 4 кВт - около 5,8 часа. С учётом остывания корпуса и неполного съёма перепада реально немного меньше.
Почему ТЭН ставят в нижней части бака?
Горячая вода легче и стоит вверху, холодный возврат из контура - внизу. ТЭН в нижней зоне подхватывает холодную воду и поднимает прогретую вверх конвекцией. Это сохраняет стратификацию: наверху горячий слой для отопления, внизу холодный, который догревается избытком.
Можно ли греть бак прямо от панели без инвертора?
Да, в этом и смысл. Вода прощает грубое регулирование, поэтому ТЭН питают напрямую от батарейной шины 12, 24 или 48 В. Инвертор для слива излишка в тепло не нужен, он только добавил бы потери.
Какая минимальная партия и срок изготовления?
Минимальный заказ 1 штука, срок 7–14 рабочих дней. Отгружаем по России и в Казахстан. ТЭН делаем под ваш чертёж, напряжение и посадочное место в баке.
Совместимость с солнечным оборудованием
ТЭН изготавливаем под напряжение вашей системы: 12, 24 или 48 В. Это стандартные напряжения автономных сборок, поэтому нагреватель согласуется по питанию с массивом панелей и контроллером любого производителя. Сопротивление подбираем под напряжение аккумуляторной шины или под рабочую точку массива при прямом питании.
Наш низковольтный ТЭН ставят в системы на распространённом оборудовании:
- контроллеры MPPT и PWM: EPEVER (EPSolar), Victron, SRNE, MUST;
- инверторы: Victron, MUST, СибВольт, Delta;
- солнечные панели: Delta, Sunways, ФСМ, One-Sun;
- аккумуляторы 12/24/48 В: Delta, Ventura, LiFePO4.
Пришлите объём бака, напряжение системы и посадочное место. Рассчитаем мощность и изготовим низковольтный ТЭН на 12/24/48 В из нержавейки AISI 321 под ваш чертёж.
