Прямое питание ТЭН от солнечной панели без аккумулятора: как согласовать сопротивление и MPPT
Чем прямое питание отличается от схемы с аккумулятором

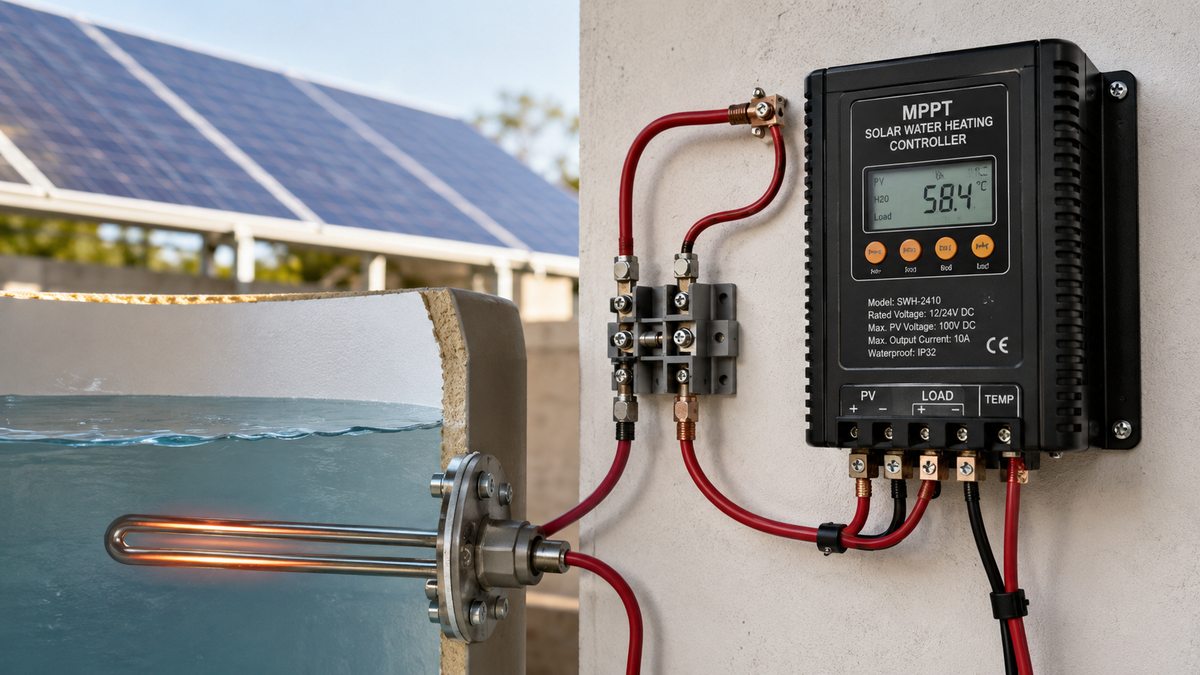

В прямой схеме (PV-direct) энергия идёт коротким путём: панели, MPPT-контроллер, ТЭН. Ни аккумулятора, ни инвертора. Постоянный ток от массива сразу превращается в тепло на спирали нагревателя. Именно так устроены готовые устройства вроде my-PV ELWA на 2 кВт: солнце светит - вода греется, солнце ушло - нагрев остановился.
Схема с аккумулятором и инвертором сложнее и дороже. Она держит DC 12-48 В, заряжает батарею, потом инвертор поднимает до 220 В переменного тока, и уже к нему подключается обычный ТЭН. На двойном преобразовании DC-заряд-DC-AC теряется 15-25% энергии, а батарея и инвертор стоят зачастую дороже самих панелей. Прямое питание убирает эти узлы: КПД по нагреву выше, ломаться почти нечему.
| Схема питания | Плюсы | Минусы |
|---|---|---|
| Прямое (панель → MPPT → ТЭН) | Нет потерь DC→AC, минимум узлов, дёшево, нечему ломаться | Греет только днём, нужен ТЭН под расчётное R, нет запаса на ночь |
| С аккумулятором и инвертором | Нагрев в любое время, обычный ТЭН на 220 В | Потери 15-25% на преобразовании, дорогая батарея и инвертор, больше точек отказа |
Почему сетевой ТЭН на 220 В не подходит для прямого нагрева
Готовый ТЭН на 220 В в прямой солнечной схеме почти не греет, потому что его сопротивление рассчитано под другое напряжение. Возьмите бытовой ТЭН 2 кВт на 220 В: его сопротивление R = U²/P = 220²/2000 ≈ 24 Ом. Если подключить его к массиву на 60 В, мощность упадёт до P = U²/R = 60²/24 = 150 Вт вместо двух киловатт. Панель при этом даже не выйдет на рабочую точку - ток слишком мал, массив недогружен.
Обратная крайность тоже плохая. Если сопротивление слишком маленькое, ТЭН тянет с массива больше тока, чем панель может отдать, напряжение проседает ниже MPP, и мощность снова падает. Нужен ТЭН, чьё сопротивление попадает точно в рабочую точку конкретного массива. Заводской сетевой нагреватель под это не подходит - его придётся заказывать под нужное R.
Как рассчитать нужное сопротивление под массив
Целевое сопротивление считается по одной формуле: R = Umpp² / P, где Umpp - напряжение массива в точке максимальной мощности, P - мощность, которую вы хотите снять на нагрев. Дальше проверяется ток по закону Ома.
Пример расчёта. Массив с рабочим напряжением Umpp ≈ 60 В, цель - снять 720 Вт на нагрев воды.
Сопротивление: R = Umpp² / P = 60² / 720 = 3600 / 720 = 5 Ом
Рабочий ток: I = U / R = 60 / 5 = 12 А
Проверка мощности: P = U × I = 60 × 12 = 720 Вт
Значит, под этот массив нужен ТЭН на 5 Ом, рассчитанный на ток 12 А и постоянное напряжение около 60 В. Готовый на 220 В тут не встанет - у него сопротивление в 5 раз больше.
| Umpp массива | Целевая мощность | Нужное R (Ом) | Ток (А) |
|---|---|---|---|
| 36 В | 500 Вт | 2,6 | 13,9 |
| 48 В | 600 Вт | 3,8 | 12,5 |
| 60 В | 720 Вт | 5,0 | 12,0 |
| 90 В | 1000 Вт | 8,1 | 11,1 |
| 120 В | 1500 Вт | 9,6 | 12,5 |
Umpp берут из паспорта панелей и умножают на число последовательно соединённых модулей. Если панели соединены параллельно, растёт ток, а напряжение остаётся как у одной. От схемы соединения массива зависит и Umpp, и Impp - их нужно знать до расчёта.
Какую роль играет MPPT-контроллер
MPPT-контроллер подтягивает рабочую точку массива к максимуму мощности, но он не заменяет правильное сопротивление нагрузки. Контроллер постоянно ищет комбинацию напряжения и тока, при которой панель отдаёт больше всего ватт, и трансформирует её под нагрузку. Это расширяет диапазон, в котором система работает эффективно: одно и то же облако, угол солнца, температура панели - MPPT сглаживает их влияние.
Но границы этого диапазона задаёт сопротивление ТЭН. Если R выбрано с большим промахом, контроллеру не хватит хода, чтобы вытянуть точку к MPP, и часть мощности потеряется. Поэтому правильный порядок такой: сначала считаем целевое R под массив, заказываем ТЭН под него, а MPPT добирает остаток и держит режим при меняющейся освещённости.
Какой ТЭН заказать под прямое питание
Под PV-direct заказывают низковольтный ТЭН с сопротивлением под конкретный массив, из материала под среду нагрева. Для воды берут нержавейку AISI 321 (08Х18Н10Т) - она держит контакт с водой без коррозии. Для воздуха и сухих сред идёт сталь 10. Посадочное место (резьба или фланец) подбирают под бак или воздуховод.
Мы реально делаем низковольтные ТЭН на 12, 24 и 48 В мощностью 0,5-1,0 кВт, а под массив с более высоким Umpp - и выше по чертежу. Ключевое: заказать можно не только под напряжение, но и под точное сопротивление в омах. Именно это позволяет попасть в точку MPP массива, чего не даёт ни один готовый сетевой нагреватель. Минимальный заказ - 1 штука, срок 7-14 рабочих дней, отгрузка по России и в Казахстан.
Подробнее про подбор системы целиком - в разборе нагрева от солнечных панелей. Оформить заказ на ТЭН под расчёт можно через форму заявки или на сайте ТЭН-Миасс.
Частые ошибки при прямом питании
Самая частая ошибка - взять обычный ТЭН на 220 В и удивиться, что вода еле тёплая. Второе по частоте: не учли схему соединения массива и посчитали R под напряжение одной панели вместо всего массива. Третье: заказали ТЭН впритык по току, без запаса, и клеммы греются. Четвёртое: поставили водяной ТЭН в бак без термостата и защиты от сухого хода. В прямой схеме мощность плавает вслед за солнцем, поэтому контроль температуры и уровня среды обязателен.
- напряжение и мощность массива: Umpp, Impp, число панелей и схема соединения (последовательно/параллельно);
- есть ли MPPT-контроллер и его модель; есть ли аккумулятор или схема чисто прямая;
- что греем: вода, воздух или бак;
- объём среды (литры для воды, размеры канала для воздуха);
- нужная температура и режим (постоянный догрев или разовый нагрев);
- посадочное место: резьба, фланец, размеры под врезку.
Вопросы и ответы
Можно ли подключить ТЭН прямо к солнечной панели без контроллера?
Технически ТЭН заработает и напрямую от панели, но без MPPT система будет отдавать меньше мощности, потому что рабочая точка не держится в максимуме. Контроллер подтягивает режим при меняющейся освещённости, поэтому в реальных установках его ставят.
Почему обычный ТЭН на 220 В почти не греет от солнечных панелей?
У сетевого ТЭН на 220 В сопротивление около 24 Ом при мощности 2 кВт. От массива на 60 В он снимет всего около 150 Вт, потому что его сопротивление в разы больше нужного. Под прямое питание нужен ТЭН с сопротивлением под конкретный массив.
Как посчитать сопротивление ТЭН под мой массив?
По формуле R = Umpp² / P. Берёте напряжение массива в точке максимальной мощности, возводите в квадрат и делите на желаемую мощность нагрева. Для 60 В и 720 Вт получается 5 Ом при токе 12 А.
Нужен ли аккумулятор для нагрева воды от панелей?
Для прямого нагрева аккумулятор не нужен. Вода греется, пока светит солнце, а сам бак работает как теплоаккумулятор. Батарею ставят, только если нужно греть и ночью, но это отдельная более дорогая схема с инвертором.
Какой материал ТЭН выбрать для воды в такой системе?
Для воды - нержавейка AISI 321 (08Х18Н10Т), она не корродирует в контакте с водой. Для воздуха и сухих сред идёт сталь 10. Материал указывается в заказе под конкретную среду.
Можно ли заказать ТЭН под нестандартное сопротивление?
Да, мы делаем ТЭН под любое напряжение и сопротивление по чертежу. Именно это нужно для прямого PV-нагрева, где важно попасть в точку MPP массива. Минимальный заказ - 1 штука, срок 7-14 рабочих дней.
На какое напряжение делаете низковольтные ТЭН?
Реально делаем на 12, 24 и 48 В мощностью 0,5-1,0 кВт, а под массив с более высоким Umpp - выше по чертежу. Отгрузка по России и в Казахстан.
Совместимость с солнечным оборудованием
ТЭН изготавливаем под напряжение вашей системы: 12, 24 или 48 В. Это стандартные напряжения автономных сборок, поэтому нагреватель согласуется по питанию с массивом панелей и контроллером любого производителя. Сопротивление подбираем под напряжение аккумуляторной шины или под рабочую точку массива при прямом питании.
Наш низковольтный ТЭН ставят в системы на распространённом оборудовании:
- контроллеры MPPT и PWM: EPEVER (EPSolar), Victron, SRNE, MUST;
- инверторы: Victron, MUST, СибВольт, Delta;
- солнечные панели: Delta, Sunways, ФСМ, One-Sun;
- аккумуляторы 12/24/48 В: Delta, Ventura, LiFePO4.
Пришлите параметры массива (Umpp, Impp, число панелей) и задачу нагрева. Подберём сопротивление под точку MPP и сделаем ТЭН по чертежу.
