Миканитовый полукольцевой нагреватель для цилиндра диаметром 660-1500 мм
3-5 мм - такая толщина у миканитового полукольцевого нагревателя. Его не вставляют внутрь, а надевают на цилиндр экструдера или печи снаружи и стягивают хомутами. Рабочая температура ограничена 400°C: выше связующее в миканите разрушается. Для цилиндра диаметром 900 мм и зоны обогрева шириной 300 мм типовая мощность получается 12-16 кВт на одно полукольцо - точная цифра зависит от диаметра, ширины ленты и температуры процесса.
Что это такое и чем отличается от трубчатого ТЭНа

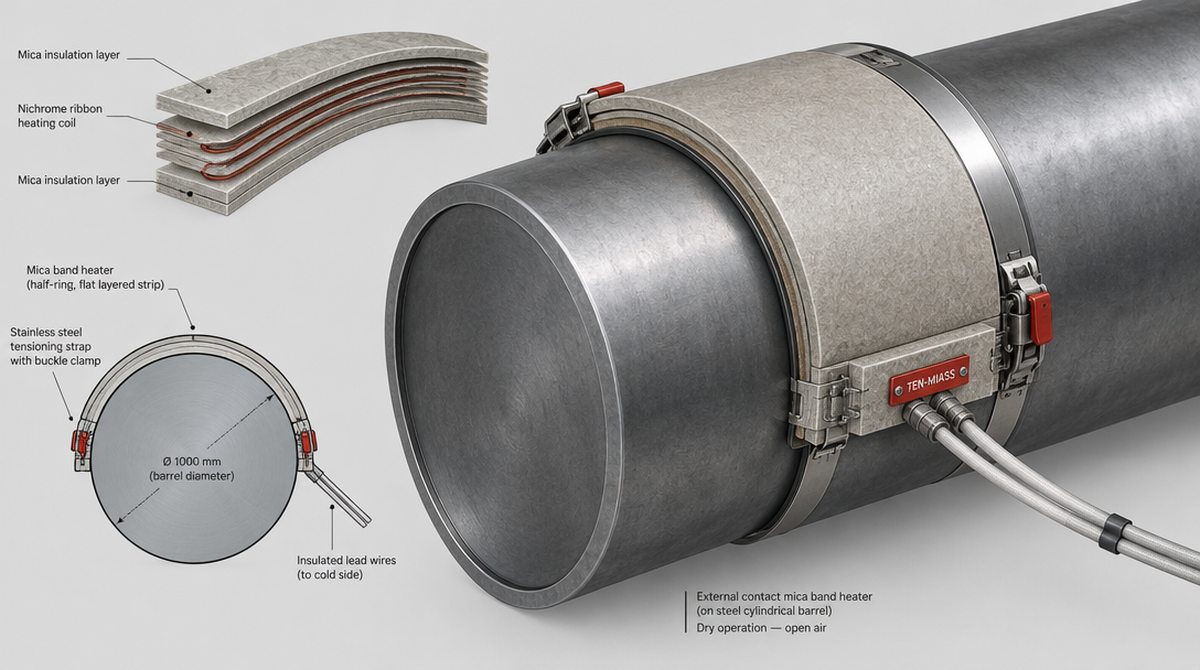

Миканитовый нагреватель - плоский слоистый элемент, а не труба. Внутри между слоями миканита (слюдяного листового диэлектрика на термостойком связующем) зажата нихромовая лента или проволочная спираль. Весь пакет гибкий ровно настолько, чтобы его можно было согнуть по дуге большого радиуса и зафиксировать в форме полукольца.
Трубчатый ТЭН работает иначе: спираль утоплена в магнезитовую засыпку внутри металлической трубки, и эту трубку либо погружают в жидкость, либо вставляют в гильзу. Миканитовый полукольцевой нагреватель никуда не вставляется - он обхватывает цилиндр снаружи и греет его стенку контактно, сухим способом. Если оборудование грузит продукт внутрь трубы и там же нужен нагрев изнутри, это уже другая задача - например, картриджный ТЭН для экструдера, который ставится в осевые каналы шнека или фильеры.
Область применения - там, где цилиндр большой, а продукт нельзя трогать изнутри лишним металлом: корпуса экструдеров для переработки пластика, реакторы и аппараты в химии и нефтехимии, трубы и бочки большого диаметра на технологических линиях.
Таблица подбора по диаметру цилиндра
| Диаметр цилиндра | Мощность на 100 мм ширины ленты* | Макс. рабочая температура | Крепление |
|---|---|---|---|
| 660-800 мм | 3,9-4,7 кВт | 400°C непрерывно | 2 стяжных хомута по торцам полукольца |
| 800-1000 мм | 4,7-5,9 кВт | 400°C непрерывно | 2 хомута + прижимная пластина по центру |
| 1000-1200 мм | 5,9-7,1 кВт | 400°C непрерывно | 2-3 точки стяжки по дуге |
| 1200-1500 мм | 7,1-8,8 кВт | 400°C непрерывно | 3 точки стяжки, усиленные ленты |
* Расчёт при удельной мощности 3,75 Вт/см² без дополнительного теплоизоляционного кожуха. Значение масштабируется линейно: для ленты шириной 200 мм цифру из таблицы умножаем на 2, для 150 мм - на 1,5.
Расчёт мощности на примере цилиндра 900 мм
Мощность полукольца считается через площадь контакта с цилиндром и удельную плотность мощности:
P = q × S, где S = (π × D / 2) × BD - диаметр цилиндра, B - ширина ленты нагревателя, q - удельная мощность, Вт/см²
Условия примера: цилиндр экструдера диаметром 900 мм, зона обогрева шириной 300 мм, целевая температура расплава около 230°C (типично для ПЭ/ПП), кожуха теплоизоляции над нагревателем нет.
- Половина окружности: 3,14 × 90 см ÷ 2 = 141,4 см
- Площадь полукольца: 141,4 см × 30 см = 4242 см²
- Для открытого цилиндра без кожуха берут 3,5-4 Вт/см² - принимаем 3,75
- Мощность одного полукольца: 4242 × 3,75 ≈ 15 900 Вт ≈ 15,9 кВт
- На полное кольцо (верх + низ) для этой зоны - около 32 кВт
Если сверху нагреватель закрыт теплоизоляционным кожухом, потери падают и той же температуры достигают при меньшей плотности мощности - 2,5-3 Вт/см², то есть около 11-13 кВт на полукольцо вместо 15,9. Разница ощутимая, поэтому наличие кожуха - один из вопросов, которые мы уточняем перед расчётом.
До какой температуры работает миканит и когда он не подходит
Ограничение - не нихромовая лента, а связующее между слоями миканита. До 400°C оно держит форму и изоляцию годами. Ближе к 450-500°C начинается деградация: связующее теряет эластичность, слои миканита расслаиваются, сопротивление изоляции падает. На этом этапе нагреватель ещё греет, но служит уже недолго.
Если по процессу нужна постоянная температура поверхности выше 400-450°C - миканитовый нагреватель не предлагаем, это не его диапазон. Для таких задач есть другие типы хомутовых нагревателей - керамические или литые алюминиевые, с другой конструкцией изоляции. Миканитовый вариант выбирают именно за гибкость формы под большой диаметр и умеренную стоимость при температуре процесса до 400°C.
Как крепится на экструдер или цилиндр печи
Два полукольца - верхнее и нижнее - стягиваются на цилиндре нержавеющими лентами с пружинными или винтовыми замками по торцам. На диаметрах от 1000 мм одной стяжки по краям мало: добавляем 2-3 промежуточные точки прижима по дуге, иначе середина полукольца провисает и теряет контакт с металлом.
Плотность прилегания - не формальность. Такая же логика важна и в других контактных схемах нагрева цилиндрических деталей: например, на барабанах и автоклавах для вулканизации резины греющий элемент тоже должен прилегать по всей площади без зазора, иначе нагрев идёт неравномерно (подробнее в статье про ТЭН для вулканизации резины). Провода и клеммная колодка миканитового нагревателя выводятся на холодную сторону - наружу, подальше от горячего металла цилиндра.
Главная ошибка при монтаже - слабая стяжка и воздушный зазор
Зазор в полмиллиметра между нагревателем и металлом цилиндра - это уже не контактный нагрев, а нагрев через воздушную прослойку. В этой точке температура самого миканита растёт выше расчётной, потому что тепло не успевает уходить в металл. Результат - локальный перегрев, обугливание связующего и выход нагревателя из строя за недели вместо расчётных нескольких лет. Если старый нагреватель сгорел быстро, в половине случаев причина не в самом нагревателе, а именно в ослабшей стяжке или деформированном хомуте, который перестал плотно прижимать ленту к цилиндру.
Что прислать нам для расчёта
- Диаметр цилиндра в месте установки - наружный, желательно с фото рулетки на цилиндре
- Ширину зоны обогрева или ширину самой ленты нагревателя
- Рабочую (целевую) температуру процесса
- Напряжение питания и число фаз - 220 В однофазный или 380 В трёхфазный
- Есть ли теплоизоляционный кожух над нагревателем
- Чертёж или фото старого нагревателя, если меняете на аналог
Нужен миканитовый полукольцевой нагреватель под ваш цилиндр?
Рассчитаем мощность по вашему диаметру, ширине и температуре процесса. От 1 шт., срок 7-14 дней.
Отправить размеры на расчёт
