ТЭН для вулканизации резины: пресс, барабан, автоклав — как подобрать нагреватель под задачу

Вулканизация резины требует стабильного нагрева до 140–180 °C с равномерным полем по всей рабочей плоскости. Серийный ТЭН из магазина здесь почти всегда компромисс: мощность «на глаз», длина не совпадает с габаритом плиты, резьба не подходит под имеющийся фланец. Разберём, как считать и заказывать нагреватели для трёх типов оборудования, и почему «под чертёж» в этом сегменте — не роскошь, а необходимость.

Три типа вулканизационных установок и требования к ТЭНам

Вулканизационный пресс — самый массовый случай. Нагревательные плиты размером от 300×300 до 1200×1200 мм греют ТЭНами, запрессованными в каналы или закреплёнными с тыльной стороны плиты. Главное требование — равномерность температуры по плоскости: перепад больше ±5 °C даёт брак по твёрдости резины. Поэтому для широких плит применяют не один мощный нагреватель, а несколько ТЭНов с зональной регулировкой.

Вулканизационный барабан (ротационная вулканизация) — нагреватель работает в условиях постоянного вращения и вибрации. Здесь критична механическая прочность контактов и устойчивость спирали к вибрации. Патронные ТЭНы (трубчатые, которые вставляются в отверстия) для таких барабанов делают с усиленным выводом и увеличенной длиной холодной зоны.

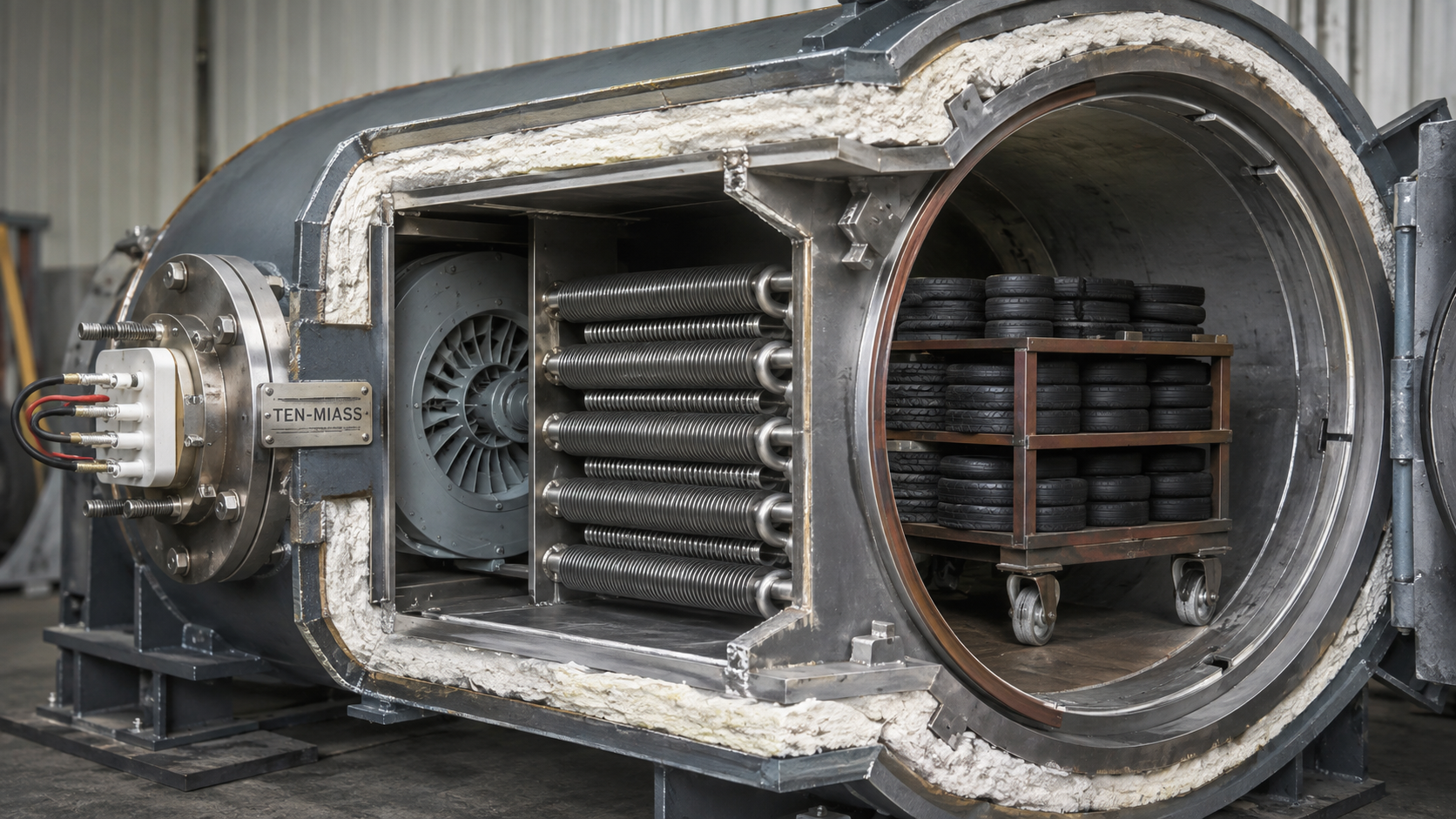

Автоклав — нагрев происходит в паровой среде под давлением до 10–16 бар. Для автоклавов нужны ТЭНы из нержавеющей стали с фланцевым креплением, рассчитанные на работу в воде или паре. Температура среды — до 200 °C, мощность — от 6 до 90 кВт в одном блоке.

Расчёт мощности ТЭНа для вулканизационного пресса

Исходные данные: плита 400×600 мм, масса стальной плиты 80 кг, нужно выйти на 160 °C за 40 минут. Потери через теплоизоляцию — примерно 30% от полезной мощности.

1. Энергия на нагрев плиты: Q = c×m×ΔT = 500 Дж/(кг·°C) × 80 кг × 140 °C = 5,6 МДж.
2. Мощность на нагрев: P = Q / t = 5,6 МДж / 2400 с = 2,33 кВт.
3. С учётом потерь и запаса на цикл: P = 2,33 × 1,3 × 1,2 ≈ 3,6 кВт.

Для однофазного ТЭНа сопротивление считаем по формуле:

R = U² / P

При 220 В и 1,8 кВт: R = 48400 / 1800 = 26,9 Ом. Для трёхфазного блока «звезда» на 380 В:

I = P / (√3 × U) — линейный ток, R = U² / P_элемента — сопротивление каждой ветви.

Материалы оболочки: что работает в среде с резиной

Вулканизация — это нагрев воздуха в замкнутом объёме, контакт с маслами и серой. Для большинства прессов и барабанов достаточно конструкционной стали 10 — она дёшева и стабильна до 350 °C. Если возможен контакт с агрессивными компонентами резиновой смеси или влагой, нужна нержавейка. Вот сравнительная таблица:

Для автоклава берите AISI 304 (08Х18Н10) — это стандарт для паровых сред. Для пресса в цеху с нормальной влажностью достаточно стали 10. Inconel в вулканизации оправдан только в зоне прямого контакта с хлорсодержащими ускорителями — в остальных случаях это удорожание без выгоды.

Конструкция и габариты: почему «под чертёж» лучше каталога

Типовой каталог предлагает ТЭНы диаметром 10, 12, 16 мм и длиной 300–3000 мм. Но плита пресса имеет каналы конкретного диаметра, а барабан — ограниченный посадочный карман. Если взять нагреватель короче на 40 мм, зона нагрева сместится и край плиты будет холодным. Если длиннее — упрётся в стенку.

На производстве ТЭН-Миасс изготавливают патронные и трубчатые ТЭНы с диаметром корпуса от 4 до 32 мм и длиной от 30 до 6000 мм. Под чертёж делается:

• Точная мощность с допуском по ГОСТ 13268-88: +5 / −10% по мощности, что соответствует несимметричному допуску по сопротивлению −4 / +11%.
• Шаг петли и радиус изгиба под геометрию плиты или барабана.
• Тип и длина холодных выводов — под клеммную коробку пресса.
• Установка термопары типа K или J в зону контроля температуры.

Резьба на блок-ТЭНах для прессов — фланцевая крупная: G1.5", G2", M48×2, M56×2. Одиночные водяные ТЭНы для автоклавов — штуцером G1/2", G3/4", M14×1.5 или M22×1.5. Уточняйте тип крепления при заказе.

Техзадание на ТЭН для вулканизации: 7 параметров, которые нужно указать

1. Тип оборудования: пресс, барабан, автоклав.
2. Среда нагрева: воздух, пар, масло.
3. Мощность (кВт) и напряжение (220 / 380 В, схема звезда/треугольник).
4. Посадочный диаметр и длина активной зоны.
5. Тип крепления: резьба, фланец DN, прижимная планка.
6. Температура рабочей поверхности и способ регулирования.
7. Наличие термопары, защитного кожуха, взрывозащиты Ex-d (для зон с испарениями растворителей).

Если чертежа нет — передайте старый ТЭН: по нему снимут геометрию, диаметр, длину холодной зоны и тип контактов. Мощность пересчитают под вашу плиту или барабан, а не скопируют с маркировки. Партия от 1 штуки — это норма, а не исключение.

Ошибки при подборе нагревателей для вулканизации

• Завышенная мощность на одну петлю. Два ТЭНа по 4 кВт на плиту 500×500 мм дадут перегрев центра и холодные края. Правильнее четыре по 2 кВт с зональной регулировкой.
• Неверная длина холодной зоны. Если вывод уходит внутрь канала, перегрев провода и выход из строя за 2–3 месяца.
• Игнорирование вибрации. Для барабана нужен усиленный вывод и фиксация спирали — стандартный ТЭН раскрошится от вибрации.
• Экономия на материале оболочки. Сталь 10 в автоклаве с паром прослужит недели. AISI 304 (08Х18Н10) — годы.

Заказывая ТЭН под чертёж, вы получаете нагреватель с известным сопротивлением: проверить его можно омметром до монтажа. После установки замерьте сопротивление изоляции — не менее 100 МОм при 500 В. Перед любыми измерениями обесточьте установку, слейте воду (если автоклав), снимите перемычки.

Пришлите чертёж, фотографию плиты или старый ТЭН в ТЭН-Миасс — мы изготовим нагреватели с нужной геометрией, мощностью и материалом оболочки за 5–10 дней.
