Межосевое расстояние резьбовых контактов ТЭН 43 мм — что это и зачем
«Межосевое расстояние резьбовых контактов 43 мм ±2 мм» — так клиент дописал в заявку, и это правильная строчка. 43 мм — это дистанция между центрами двух выводных стержней ТЭН, тех самых, на которые накручены гайки. Ошибётесь на 3–4 мм при заказе — новый ТЭН физически не сядет в клеммную колодку.
Что такое межосевое расстояние контактов
У большинства ТЭН на конце оболочки торчат два металлических стержня с резьбой — контактные выводы. К ним крепится провод: надевается наконечник, зажимается гайкой. Межосевое расстояние — это дистанция между центрами этих двух стержней, если смотреть на торец ТЭН в лоб.
Слово «межосевое» здесь буквальное: у каждого стержня есть своя воображаемая ось по центру, и мерят от одной оси до другой. Не от края до края, не по внешним габаритам гаек, а именно центр — центр. Поэтому 43 мм на бирке и 43 мм под штангенциркулем должны сойтись, если правильно замерить.
Зачем этот размер при заказе
ТЭН редко висит в воздухе. Его выводы заходят в клеммную колодку, керамический блок или медную шину — там просверлены два отверстия под стержни. Расстояние между этими отверстиями фиксировано конструкцией оборудования. Если межосевое ТЭН не совпадает с межосевым колодки, стержни упрутся в тело колодки, гайки лягут криво или вовсе не дотянутся до контактных площадок.
На производстве это самая частая причина, по которой «привезли не тот ТЭН». Мощность угадали, длину угадали, резьбу оболочки угадали, а стержни разъехались на 4 мм — и монтажник стоит с новым нагревателем, который никуда не встаёт. Поэтому межосевое указывают наравне с длиной и мощностью.
Как замерить между центрами стержней

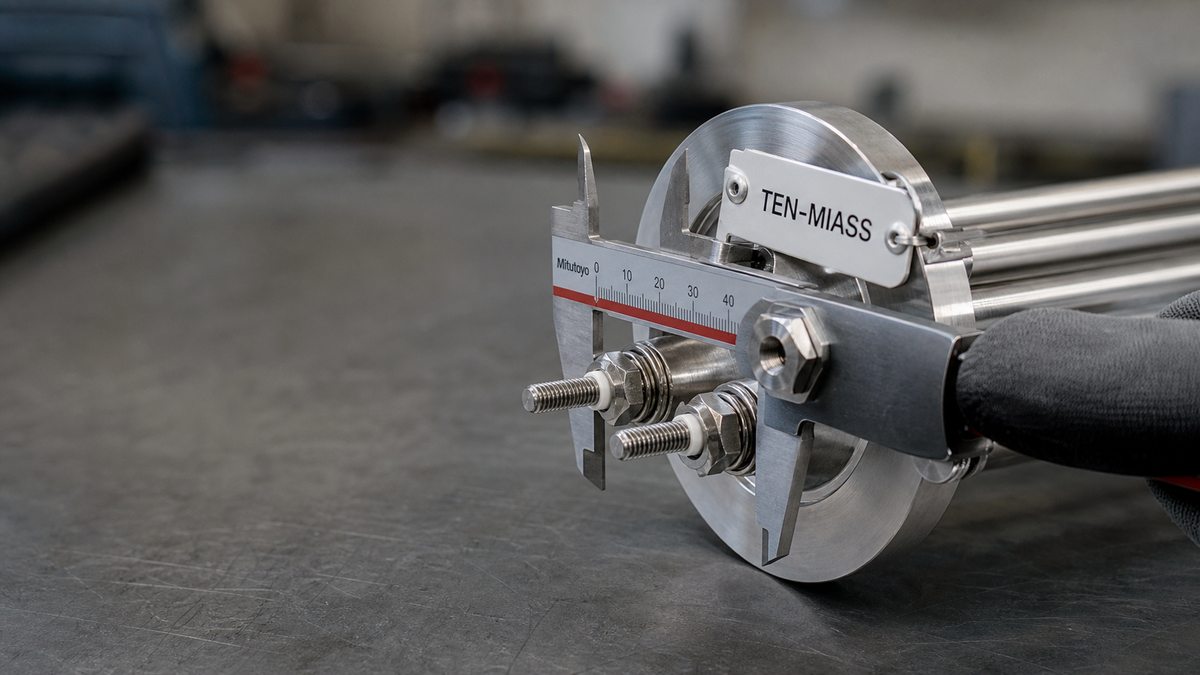

Прямой замер «от центра до центра» на глаз не сделать — центр стержня не отметишь. Поэтому меряют через край и пересчитывают. Понадобится штангенциркуль.
- Замерьте диаметр одного стержня (обычно 4, 5 или 6 мм по резьбе).
- Замерьте расстояние между внутренними краями двух стержней (ближними друг к другу гранями).
- Прибавьте к этому один диаметр стержня. Получите межосевое.
Пример: между внутренними краями 38 мм, диаметр стержня 5 мм → межосевое 38 + 5 = 43 мм. Проверить можно вторым способом: замерить по внешним краям стержней и вычесть один диаметр. По внешним вышло 48 мм, минус 5 → те же 43 мм. Оба способа должны дать одну цифру, это и есть контроль ошибки.
Замер снимайте с холодного отсоединённого ТЭН. Стержни должны стоять параллельно; если один погнут в сторону — сначала оцените на глаз, был ли он ровным, гнуть его для замера не нужно. Подробнее про снятие всех размеров ТЭН под заказ — в статье как снять размеры ТЭН для заказа.
Таблица типовых межосевых значений
Единого стандарта на межосевое нет — его диктует посадочное место конкретного прибора. Но по опыту заказов повторяются одни и те же значения:
| Межосевое, мм | Резьба стержня | Где встречается |
|---|---|---|
| 30 | М4 | Малые бойлеры, бытовые водонагреватели 10–30 л |
| 35 | М4 / М5 | Конвекторы, инкубаторы, сушильные шкафы |
| 40 | М5 | Бойлеры 50–80 л, посудомоечные машины |
| 43 | М5 | Промышленные блоки, котлы, оребрённые ТЭН |
| 48 | М5 / М6 | Фланцевые ТЭН, водогрейные баки |
| 60 | М6 | Мощные блок-ТЭН, промышленные котельные |
Значения в таблице — ориентир, не догма. Ваше оборудование может требовать 43 при том, что «обычно» под эту мощность идёт 40. Поэтому снимайте размер со старого ТЭН или с колодки, а не берите из таблицы вслепую. Тип резьбы стержня и вид самой контактной группы разбираются отдельно — см. виды контактных групп ТЭН.
Допуск ±2 мм и почему он есть
Клиент написал «43 мм ±2 мм» — и это грамотно. Стержни завальцовываются в оболочку ТЭН при сборке, положение каждого задаётся оснасткой и рукой сборщика. Повторить размер идеально, до десятой доли миллиметра, при штучном и мелкосерийном производстве невозможно. Реальный разброс — как раз в пределах пары миллиметров.
Допуск ±2 мм означает, что готовый ТЭН с заявленным межосевым 43 мм на практике окажется в коридоре от 41 до 45 мм. Это нормально: отверстия клеммной колодки обычно чуть больше диаметра стержня, плюс люфт наконечника и гайки съедает такое отклонение. Стержни всё равно заходят в посадочные места.
Если же оборудование требует жёсткой посадки без люфта (например, стержень входит в глухую контактную втулку), допуск нужно оговаривать отдельно и уже. Тогда в заявке пишут не «±2 мм», а «43 ±0,5 мм» — и это меняет способ фиксации стержней при сборке.
Межосевое и остальные размеры ТЭН
Межосевое — только один из размеров контактной части. Чтобы новый ТЭН встал полностью, нужны ещё:
- Длина выводных стержней — насколько они торчат из оболочки. Короткие не дотянутся до колодки, длинные упрутся в крышку.
- Резьба стержня — М4, М5, М6. Определяет, какая гайка накрутится.
- Резьба или штуцер оболочки — чем ТЭН крепится к баку (G1/2, G3/4, М20 и т.д.).
- Общая монтажная длина — от торца с выводами до конца рабочей части.
Межосевое отвечает за электрическое подключение, штуцер — за герметичную посадку в бак или фланец. Это два независимых размера, путать их нельзя.
Что часто путают
«Померил между стержнями 38 мм — значит межосевое 38?»
Нет. 38 мм между внутренними краями — это ещё не межосевое. Прибавьте диаметр стержня. При стержне 5 мм межосевое будет 43 мм, а не 38.
«Межосевое и расстояние между отверстиями крепления — одно и то же?»
Разные вещи. Межосевое — про два тонких выводных стержня для провода. Расстояние между крепёжными отверстиями фланца — про болты, которыми ТЭН прижимается к баку. У фланцевого ТЭН есть оба размера, и оба нужны.
«У меня три стержня, какое там межосевое?»
У трёхфазных ТЭН выводов может быть три, четыре или шесть. Тогда межосевое указывают попарно или по шагу между соседними стержнями. Пришлите фото торца — подскажем, как правильно снять размер под вашу конфигурацию.
