Кварцевый ИК-нагреватель 1000 Вт, L945 мм для термоусадочного тоннеля упаковки
Кварцевая ИК-лампа 1000 Вт с общей длиной трубки 945 мм прогревает плёнку в тоннеле термоусадки за секунды, пока металлический ТЭН только выходит на режим. При подборе замены решают три цифры: длина между торцами держателей, мощность и напряжение секции. Спутать такую лампу с погружным кварцевым нагревателем для жидкостей, обычная ошибка снабженца: это разные изделия с разной конструкцией.
Что внутри кварцевой ИК-лампы для тоннеля

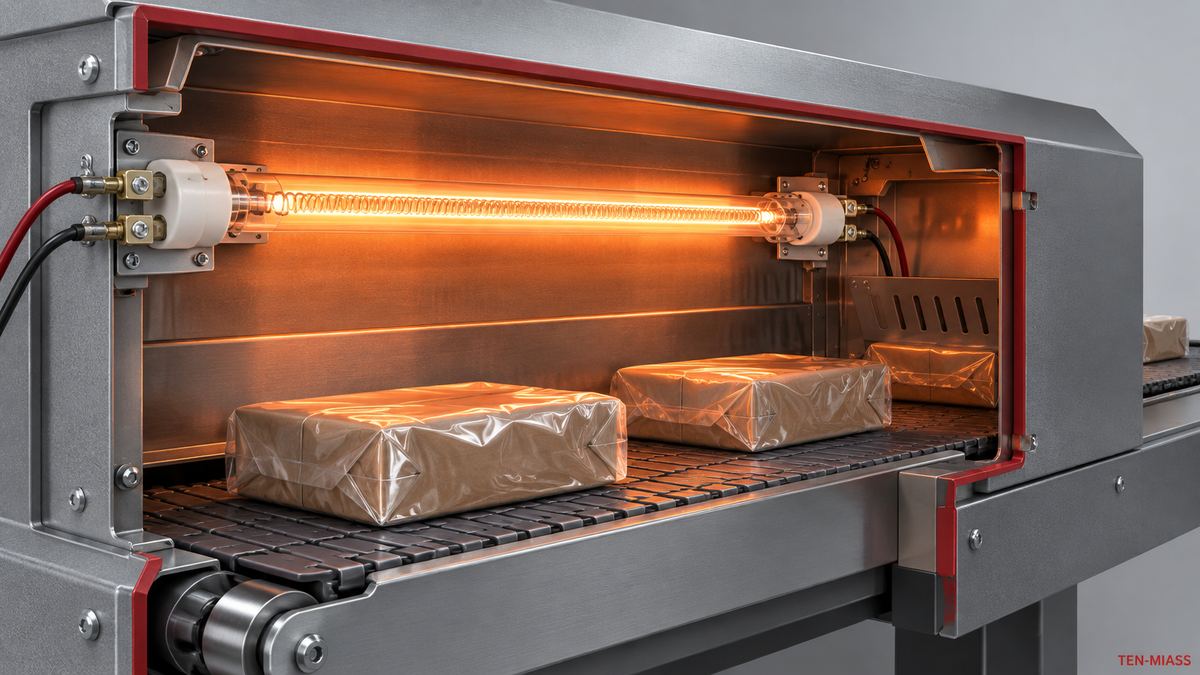

Внутри прозрачной кварцевой трубки натянута нихромовая спираль. Кварцевое стекло держит температуру раскалённой спирали без растрескивания, обычное боросиликатное на таком режиме не выживает. На обоих концах трубки сидят керамические патроны-держатели с контактами, провода выходят наружу с холодной стороны, за пределами греющего участка.
Это не то же самое, что погружной кварцевый нагреватель для бассейнов и технологических ванн. Погружной вариант герметичный, со штуцером, работает внутри жидкости. Лампа для тоннеля открытая, стоит в воздухе и светит инфракрасным излучением на движущуюся упаковку сверху или снизу конвейера.
Почему в тоннеле термоусадки ставят кварц, а не трубчатый ТЭН
Инфракрасное излучение прогревает полимерную плёнку напрямую через прозрачную трубку, воздух тоннеля в этом процессе почти не участвует. Спираль выходит на рабочую температуру за доли секунды после подачи напряжения.
Трубчатый ТЭН в такой задаче греет воздух внутри тоннеля конвекцией. На прогрев самого тоннеля уходят минуты, а после остановки конвейера горячий воздух продолжает работать и может подплавить край упаковки, если линия встала с товаром внутри камеры.
На линии с частыми пусками и остановками, где конвейер то едет, то стоит под переналадку, разница в отклике становится заметна сразу: кварц остывает так же быстро, как разогревается, трубчатый ТЭН нет.
Как читать размер L945 мм и не перепутать замену
| Параметр | Что означает | Как проверить |
|---|---|---|
| Общая длина (945 мм) | расстояние между крайними точками двух держателей | рулеткой по снятой лампе, от торца до торца |
| Посадочное расстояние | на сколько должны встать держатели в гнёздах тоннеля | замерить расстояние между гнёздами в самом тоннеле, а не по лопнувшей лампе |
| Мощность, 1000 Вт | тепловая мощность одной лампы в ряду | маркировка на цоколе или паспорт тоннеля |
| Напряжение | обычно 220 В на лампу, секции запитаны группами | схема электрощита тоннеля, не догадка |
| Диаметр трубки | чаще 10 мм, встречается 8 и 12 мм | штангенциркулем по снятой лампе |
Посадочное расстояние важнее общей длины лампы: если держатели в тоннеле стоят на 940 мм, а новая лампа длиннее на 5-7 мм за счёт другого цоколя, она физически не ляжет в гнёзда. Общая длина и расстояние между контактами у одной и той же модели почти всегда совпадают, но при заказе по аналогу лучше сверить оба размера.
Проверка лампы при получении: расчёт сопротивления
Холодное сопротивление новой спирали считается через закон Ома: R = U² / P.
R = 220² / 1000 = 48 400 / 1000 = 48,4 Ом
Частые неисправности
| Признак | Причина | Что менять |
|---|---|---|
| Плёнка садится неравномерно, холодные полосы по ширине тоннеля | одна или несколько ламп в ряду перегорели без видимого разрушения трубки | конкретную лампу, не весь ряд |
| Трубка помутнела, пошли белые или серые пятна | разгерметизация торца, воздух и влага попали внутрь, спираль окисляется | лампу целиком, ресурс исчерпан |
| Лампа мигает, щёлкает при пуске секции | окислился или ослаб контакт в керамическом патроне | только контакт, лампу не трогать |
| Тоннель дольше выходит на режим усадки | поставили лампу другой мощности или типа свечения | проверить маркировку, вернуть ту же мощность |
| Автомат выбивает при включении секции | пробой изоляции вывода в месте выхода проволоки из цоколя | лампу целиком |
Что прислать нам для расчёта замены
- Фото снятой лампы целиком, с обоими держателями
- Общую длину L и расстояние между контактами в миллиметрах
- Мощность и напряжение с бирки или паспорта тоннеля
- Диаметр трубки, если есть возможность измерить штангенциркулем
- Фото держателя крупным планом: тип крепления, форма контактов
Цена и срок изготовления
Кварцевые ИК-излучатели под тоннели усадки в калькулятор цен ten-miass.ru не входят: там считаются трубчатые, блочные, патронные, хомутовые и плоские ТЭНы, у которых другая конструкция и другая технология производства. На лампу под конкретный тоннель цену считаем по фото и присланным размерам, обычно в день обращения. Изготовление занимает от 7 до 14 рабочих дней, отгрузка СДЭК или ПЭК по России и в Казахстан.
Нужна замена кварцевой ИК-лампы под ваш тоннель термоусадки?
Пришлите фото снятой лампы и размеры посадочных гнёзд, посчитаем цену и срок в день обращения.
