Кольцевой ТЭН 300 Вт 220 В: как выбрать и заменить
161,3 Ом - таким должно быть сопротивление исправного кольцевого ТЭНа на 300 Вт при 220 В. По ГОСТ 13268-88 рабочий коридор 153,7-179,3 Ом. Но мультиметр - это только диагностика. Сама замена чаще спотыкается не на электрике, а на диаметре: кольцо охватывает деталь снаружи, и зазор в полмиллиметра превращает исправный нагреватель в перегретый хлам за пару недель.
Почему кольцевой ТЭН считают иначе, чем патронный или трубчатый

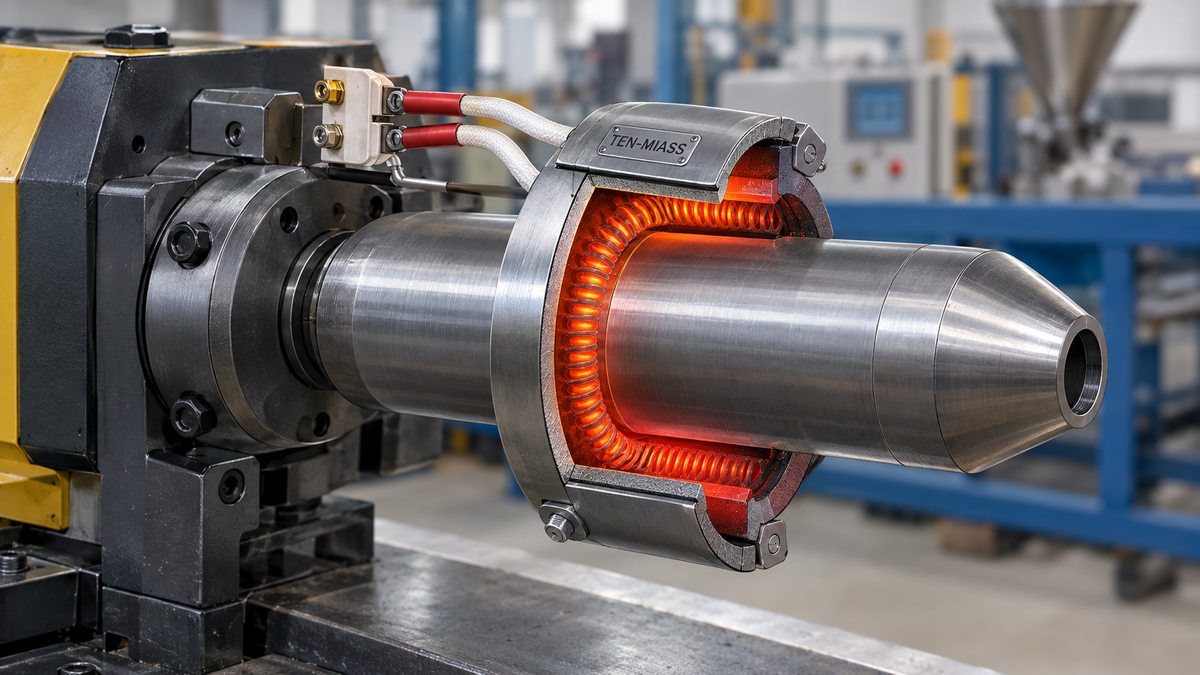

Патронный ТЭН погружается в отверстие и греет воду, масло или воздух - среда вокруг него прощает небольшой люфт. Кольцевой ТЭН работает по-другому: он охватывает деталь снаружи и передаёт тепло прямым контактом трубки с металлом - сопло дозатора, насадку экструдера, обечайку пресс-формы. Если внутренний диаметр кольца больше посадочного места даже на 0,3-0,5 мм, зазор работает как воздушная прослойка. Теплопередача падает в 3-4 раза, деталь прогревается неравномерно, а сама трубка в точках плотного прилегания быстро перегревается.
Отсюда и первое правило замены: меряют не старый ТЭН (он может быть деформирован нагревом), а саму деталь. Внутренний диаметр кольца должен совпасть с посадочным местом, а не быть «примерно таким же».
Сопротивление и коридор по ГОСТ 13268-88
| Параметр | Расчёт | Значение |
|---|---|---|
| Номинальное сопротивление | 220² ÷ 300 | 161,3 Ом |
| Нижняя граница (мощность +5%) | 220² ÷ 315 | 153,7 Ом |
| Верхняя граница (мощность -10%) | 220² ÷ 270 | 179,3 Ом |
ГОСТ нормирует допуск по мощности, а не по сопротивлению напрямую - +5% / -10% от номинала. Поэтому коридор получается несимметричным: 153,7-179,3 Ом, а не «плюс-минус 10% от 161». Если мультиметр на обесточенном нагревателе показывает значение вне этого диапазона, дело не в контакте с деталью - проблема в самой спирали.
Как замерить деталь перед заказом замены
- Обесточьте узел, снимите кольцо с посадочного места.
- Штангенциркулем замерьте внутренний диаметр самой детали (не кольца) - именно под него делается новое кольцо.
- Замерьте высоту пояса, который должно охватывать кольцо - это ширина нагреваемой зоны, не высота всего корпуса.
- Проверьте тип посадки: кольцо село с натягом (монтировали нагретым) или свободно стягивалось хомутом. От этого зависит допуск нового кольца по диаметру.
- Посчитайте выводы - два или четыре. Четыре бывают у колец с отдельной термопарой под собственный регулятор температуры.
- Сфотографируйте старое кольцо и бирку с маркировкой, если она читается, рядом с линейкой.
Если старое кольцо лопнуло или деформировалось от перегрева, его размеры для замера не годятся - ориентир только деталь, которую оно охватывало.
Пример расчёта ваттной нагрузки
Кольцо внутренним диаметром 60 мм, трубка 4 мм, намотана в три витка - суммарная активная длина 565 мм (три витка по окружности 188,5 мм). Площадь контакта и ваттная нагрузка по формуле q = P / (π·d·L):
S = 3,14 × 0,4 см × 56,5 см ≈ 71 см²
q = 300 / 71 ≈ 4,2 Вт/см²
Для контактного нагрева металл-металл рабочий диапазон по ГОСТ 13268-88 - 3,0-5,0 Вт/см². Расчётные 4,2 Вт/см² укладываются внутри коридора. Если то же кольцо намотать в один виток на том же диаметре (188,5 мм активной длины), нагрузка подскочит до 12,7 Вт/см² - далеко за пределом, спираль выгорит в первые часы работы. Поэтому число витков считают под каждый диаметр отдельно, а не берут готовую намотку с другого кольца похожего размера.
Таблица: диаметр детали и ориентировочная мощность
| Внутренний диаметр | Типичная мощность | Где встречается |
|---|---|---|
| 20-35 мм | 150-250 Вт | Сопла 3D-принтеров, насадки дозаторов клея |
| 35-60 мм | 250-400 Вт | Насадки экструдеров малого калибра, лабораторные насадки |
| 60-90 мм | 300-500 Вт | Клеевые пистолеты в линии, малые литьевые насадки |
| 90-140 мм | 400-700 Вт | Небольшие пресс-формы, головки экструдеров |
300 Вт попадает в стык между диаметрами 35-90 мм - само значение мощности не определяет размер кольца однозначно, решает число витков трубки. Таблица для ориентира: точный расчёт делаем по вашему диаметру, материалу детали и типу посадки. Если мощность другая, логика расчёта та же: смотрите разбор кольцевого ТЭНа 180 Вт на 230 В для мелких насадок или кольцевого ТЭНа на 5 кВт для крупных пресс-форм.
Частые ошибки при выборе и замене
- Замеряют старое кольцо вместо детали. Деформированный после перегрева нагреватель даёт неверный размер - новое кольцо снова будет с зазором.
- Берут диаметр «на глаз» по внешнему габариту узла. Решает только внутренний диаметр самого кольца, остальное вторично.
- Копируют намотку с кольца другого диаметра. Число витков и активная длина трубки зависят от конкретного диаметра - без пересчёта ваттной нагрузки легко выйти за 5 Вт/см².
- Ставят кольцо под 220 В в сеть 380 В «на всякий случай» мощнее. Напряжение другое - сопротивление и греющая мощность не совпадут, расчёт нужен заново.
- Не указывают тип посадки в заявке. Кольцо для натяга и кольцо под хомут делаются с разным допуском по диаметру - перепутали, получили зазор или невозможность надеть.
