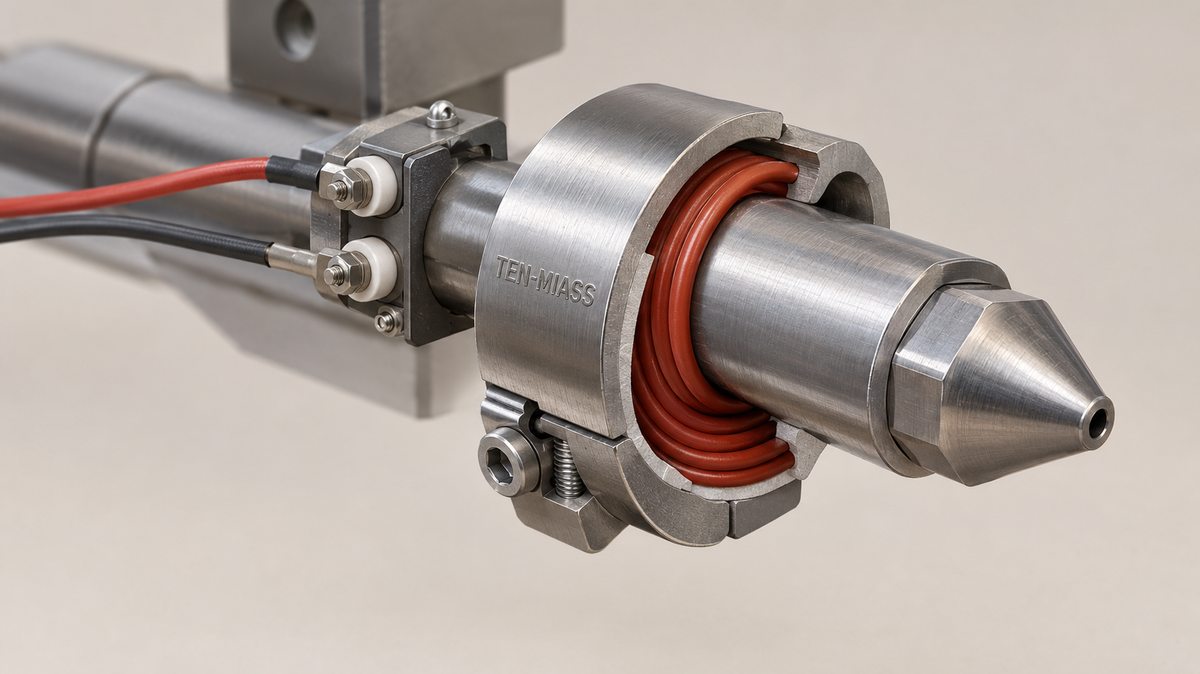

Кольцевой ТЭН 180 Вт 230 В: изготовление по чертежу под посадочный диаметр
Кольцевой ТЭН на 180 Вт и 230 В делаем под внутренний диаметр от 10 до 22 мм с точностью ±0,1 мм: для форсунок дозаторов клея и герметика, насадок малых экструдеров, лабораторного оборудования и промышленных 3D-принтеров. При трубке 4 мм и активной длине 350 мм ваттная нагрузка держится около 4 Вт/см² - нормальный режим контактного нагрева металл-металл по ГОСТ 13268-88. От 1 штуки, 7-10 рабочих дней.
Где нужен именно такой ТЭН
180 Вт на 230 В - это не про бойлер и не про котёл. Это диапазон для узлов, где нужно прогреть небольшую металлическую деталь до рабочей температуры и держать её там, пока идёт процесс: дозирование, экструзия, печать. Реальные заявки за последний год:
- Форсунка дозатора горячего клея на упаковочной линии - без прогрева клей застывает в сопле за 2-3 минуты простоя
- Насадка картриджного пистолета для герметика в цеху сборки - нужна стабильная вязкость при подаче
- Нагреватель сопла промышленного 3D-принтера, печать инженерным пластиком при 240-260 °C
- Прогрев литьевой насадки термопластавтомата малого калибра (до 50 г впрыска)
- Нагрев горловины лабораторного экструдера при испытаниях полимерных образцов
Во всех случаях деталь маленькая, зазор под нагреватель - несколько миллиметров, и готового кольца под конкретный узел на складе ни у кого нет. Отсюда и чертёж: геометрию снимают с конкретной детали заказчика.
Таблица подбора по посадочному диаметру
| Внутренний диаметр | Мощность | Напряжение | Применение |
|---|---|---|---|
| 10-12 мм | 80-120 Вт | 230 В | Форсунки дозаторов клея, капельные насадки |
| 13-16 мм | 120-180 Вт | 230 В | Насадки малых экструдеров, лабораторные дозаторы |
| 17-20 мм | 150-220 Вт | 230 В | Сопла промышленных 3D-принтеров, клеевые пистолеты |
| 21-25 мм | 200-280 Вт | 230 В | Литьевые насадки термопластавтоматов малого калибра |
| 26-32 мм | 250-350 Вт | 230 В | Малые экструзионные головки, дозаторы герметика в линии |
180 Вт попадает в диапазон 13-20 мм - это самая частая зона заявок по этому классу нагревателей. Таблица для ориентира: точный расчёт делаем по вашему диаметру и материалу насадки, значения могут сдвигаться на 10-15 % в зависимости от теплоотвода узла.
Почему решает именно внутренний диаметр
Кольцевой ТЭН передаёт тепло прямым контактом трубки с металлом насадки, а не излучением на расстоянии. Если внутренний диаметр кольца больше посадочного места даже на 0,3-0,5 мм, зазор работает как воздушная прослойка: теплопередача падает в 3-4 раза, сопло прогревается неравномерно и дольше, в клеевых и литьевых узлах это сразу заметно по качеству шва или отливки.
Внешний диаметр при этом вторичен, он влияет только на то, помещается ли ТЭН в корпус узла. Поэтому в заявке первым делом нужен именно внутренний диаметр с допуском, общего габарита детали на глаз недостаточно.
Расчёт ваттной нагрузки на примере 180 Вт
Трубка диаметром 4 мм свёрнута в кольцо и уложена петлёй с суммарной активной длиной 350 мм - это нужно, чтобы снять 180 Вт без перегрева оболочки при плотном контакте с металлом.
S = π × d × L = 3,14 × 0,4 см × 35 см ≈ 44 см²
q = P / S = 180 / 44 ≈ 4,1 Вт/см²
Для контактного нагрева металл-металл (насадки, плиты, прижимные узлы) допустимый диапазон по ГОСТ 13268-88 - 3-5 Вт/см². Расчётные 4,1 Вт/см² укладываются в середину коридора: ресурс спирали не выжигается, насадка греется равномерно без локальных перегревов.
Сопротивление по ГОСТ 13268-88
| Параметр | Расчёт | Значение |
|---|---|---|
| Номинальное сопротивление | 230² ÷ 180 | 294 Ом |
| Нижняя граница (мощность +5 %) | 230² ÷ 189 | 280 Ом |
| Верхняя граница (мощность -10 %) | 230² ÷ 162 | 327 Ом |
ГОСТ нормирует допуск по мощности, а не по сопротивлению напрямую, поэтому коридор несимметричный относительно номинала. Если мультиметр на обесточенном ТЭНе показывает значение вне 280-327 Ом - либо часть витков замкнута, либо нить частично выгорела, прогрев будет слабее паспортного.
Частые ошибки при заказе
Самая дорогая ошибка - заказывать кольцо по модели похожего нагревателя из каталога, а не по факту замера своего узла. Контактный ТЭН работает только при плотной посадке: зазор 0,3 мм, который кажется мелочью, на деле убивает теплопередачу и срок службы.
- Присылают только внешний диаметр детали - без внутреннего диаметра расчёт невозможен
- Указывают 220 В "по умолчанию", хотя на шильдике оборудования стоит 230 В - для прецизионного прогрева разница в мощности важна
- Просят скопировать сгоревший ТЭН один в один, хотя причина выгорания была в заниженной длине трубки - копия повторит ту же поломку
- Не указывают, куда должны выходить провода - у насадки часто мало места, и вывод "как получится" может не пройти в сборе
Что прислать для расчёта
- Внутренний диаметр посадочного места (с допуском, если он важен)
- Внешний диаметр или габарит корпуса, в который должно встать кольцо
- Высоту (толщину) кольца вдоль оси детали
- Материал насадки и условия работы: сухой контакт, растворители, влажность
- Рабочее напряжение по шильдику оборудования
- Эскиз или фото посадочного места, желательно с линейкой в кадре
Нужен кольцевой ТЭН под конкретную насадку, форсунку или дозатор?
Сделаем по вашим размерам от 1 шт. Расчёт по фото или чертежу в день обращения, отгрузка 7-10 дней.
