Кольцевой ТЭН диаметром 30 см на 4-5 кВт

Задача пришла от технолога литьевого производства: форма диаметром 300 мм, нужен равномерный прогрев по периметру до 220-250 °C, мощность 4,5 кВт, напряжение 380 В. Патронные ТЭНы не подходят — посадочных отверстий в корпусе нет. Решение очевидное: кольцевой ТЭН, охватывающий форму снаружи.

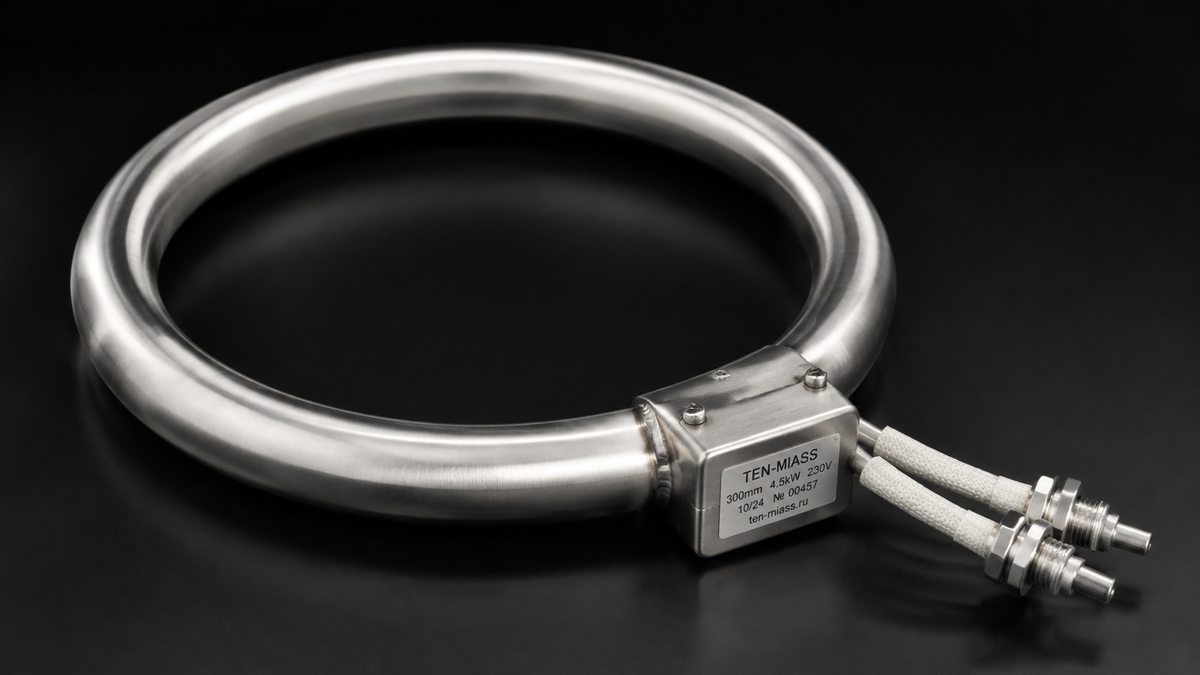

Кольцевой ТЭН — это та же трубчатая конструкция, что и прямой ТЭН, только изогнутая в замкнутое кольцо. Стальная или нержавеющая трубка диаметром 6,5-12 мм, внутри — нихромовая спираль в магнезитовой засыпке. Концы трубки сводятся в одну точку, туда выводятся токоведущие выводы.

Где ставят кольцевые ТЭНы 300 мм

Применений несколько, и у каждого своя специфика:

• Экструдеры. Головки экструдеров диаметром 250-350 мм нагреваются кольцами, установленными в паз корпуса или стянутыми хомутом. Мощность 4-5 кВт держит температуру 180-300 °C в зависимости от полимера.
• Формы литья пластмасс. Цилиндрические матрицы с наружным диаметром около 300 мм прогреваются кольцевым ТЭНом, надетым сверху. Контакт по всей окружности обеспечивает равномерный нагрев без локальных горячих точек.
• Цилиндрические ёмкости. Реакторы, смесительные ёмкости из стали или нержавейки с диаметром корпуса около 300 мм — кольцо монтируется снаружи и работает как электрическая рубашка.
• Нагрев труб. Местный прогрев трубы при гибке, отжиге, испытаниях — кольцо надевается на участок трубы нужного диаметра.

Параметры кольцевых ТЭНов диаметром 300 мм

Таблица отражает стандартные исполнения, которые мы изготавливаем. Под конкретный чертёж параметры корректируются.

Параметр	Значение
Внутренний диаметр кольца	300 мм (±1 мм по чертежу)
Диаметр трубки ТЭН	8 мм, 10 мм, 12 мм
Мощность	4 кВт, 4,5 кВт, 5 кВт
Напряжение	220 В или 380 В
Материал трубки	Сталь 10 (углеродистая) или нержавейка
Длина выводов	100-300 мм (по чертежу)
Температура нагрева	до 350 °C (сухой нагрев)
Минимальная партия	1 штука
Срок изготовления	7-14 рабочих дней

Сталь или нержавейка: как выбрать

Сталь 10 — стандартный выбор для нагрева форм, экструдеров и воздушных нагревателей. Работает до 350 °C в сухих условиях, дешевле нержавейки на 15-25%.

Нержавеющая сталь нужна в трёх случаях:

• контакт с водяным паром, конденсатом, влажной средой;
• нагрев химически активных веществ (кислоты, щёлочи, растворители);
• пищевое или медицинское оборудование — здесь только нержавейка.

Для большинства задач нагрева форм литья пластмасс достаточно стали 10. Нержавейка оправдана при работе с агрессивной средой или жёстких санитарных требованиях.

Кольцевой против патронного: когда что выбрать

Патронный ТЭН — прямая трубка, которая устанавливается в просверленное отверстие (патрон). Диаметр от 4 до 32 мм, длина до 6000 мм. Главный плюс — высокая мощность на единицу длины, точечная передача тепла.

Кольцевой ТЭН охватывает деталь снаружи. Там, где нельзя сверлить патронные отверстия в корпусе, или когда нужен равномерный нагрев по всему периметру без перепадов температуры — кольцо работает лучше. Для цилиндрических деталей диаметром 100-500 мм кольцевая конструкция чаще оказывается предпочтительней по равномерности нагрева и простоте монтажа.

Что указать при заказе

Для расчёта и изготовления кольцевого ТЭНа нужны следующие данные:

1. Внутренний диаметр кольца (обычно = наружный диаметр нагреваемой детали).
2. Диаметр трубки ТЭН: 6,5 / 8 / 10 / 12 мм.
3. Мощность, кВт.
4. Рабочее напряжение: 220 В или 380 В.
5. Материал трубки: сталь или нержавейка.
6. Длина и сечение токоведущих выводов, тип наконечников (при необходимости).

Если есть чертёж или эскиз — это ускоряет работу. Если точные параметры пока не определены — отправьте задачу: поможем подобрать мощность и геометрию под ваш объект нагрева.
