Картриджный ТЭН с термопарой: изготовление на заказ по вашим размерам

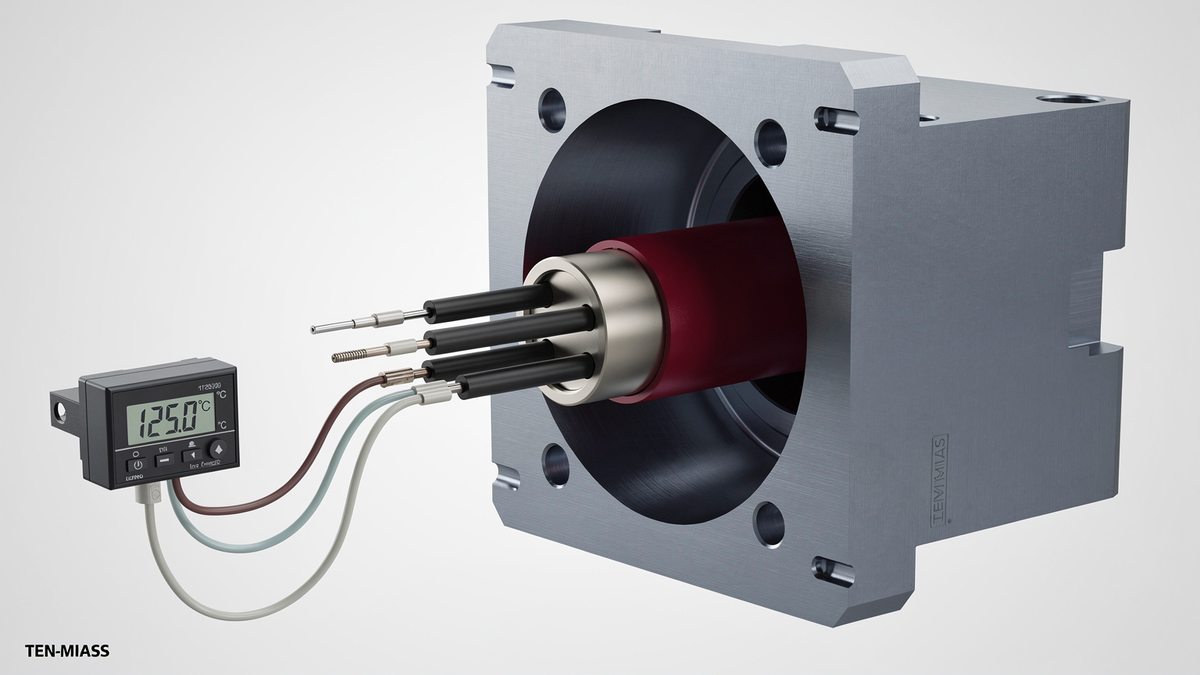

Картриджный (патронный) ТЭН со встроенной термопарой типа K или J держит температуру под контролем в реальном времени: датчик стоит рядом со спиралью внутри того же корпуса, а не снаружи детали. Диаметры от 6 до 16 мм, мощность от 100 до 1500 Вт на один картридж. Ставят в пресс-формы, экструдеры и металлические блоки, где важно не превысить температуру, а не просто нагреть.

Зачем картриджу термопара, если есть внешний датчик на форме

Внешний датчик на корпусе пресс-формы или блока меряет температуру металла в точке крепления, а не рядом со спиралью. Пока тепло дойдёт от нагревателя до датчика, металл в зоне канала уже может перегреться на 15-30°C локально - и никто этого не увидит, пока не пойдёт брак. Термопара, встроенная в тело картриджа, стоит вплотную к спирали и реагирует на 3-5 секунд быстрее внешнего датчика. Для пресс-форм с коротким циклом это разница между стабильным техпроцессом и постоянной подстройкой вручную.

Как выбрать диаметр и тип термопары по задаче

Диаметр картриджа задаёт, сколько мощности снимет металл вокруг него без перегрева оболочки. Термопару подбираем под регулятор, который уже стоит на станке или форме - переделывать электронику под нашу термопару смысла нет.

Диапазон мощности в таблице - типичный для контактного нагрева металла. Точная цифра зависит от того, сколько тепла заберёт масса вокруг картриджа и какая температура нужна на выходе - это считаем по вашему чертежу.

Пример расчёта из заявки

Пришла заявка: картриджный ТЭН 300×10 мм, 220 В, условная мощность 400 Вт, термопара K, для нагрева плиты пресс-формы литья пластика. Сначала проверяем ваттную нагрузку - сколько ватт снимается с квадратного сантиметра активной поверхности:

q = P / (π·d·L) = 400 / (π·1·30) = 400 / 94,2 = 4,24 Вт/см²

Для контактного нагрева металла (плиты, пресс-формы, плотный контакт металл-металл) норма по ГОСТ 13268-88 - 3-5 Вт/см². 4,24 Вт/см² укладывается в диапазон, оболочка не перегреется, ресурс нагревателя не пострадает.

Дальше проверяем сопротивление. Номинал: R = U² / P = 220² / 400 = 48400 / 400 = 121 Ом. ГОСТ 13268-88 разрешает отклонение мощности от +5% до −10% от номинала - для 400 Вт это диапазон 420-360 Вт. Пересчитываем через R = U²/P и получаем коридор сопротивления 115,2-134,4 Ом. Коридор несимметричный, потому что сам допуск мощности несимметричен: если на выходном контроле мультиметр показывает 125 Ом - картридж в норме, если 145 Ом - явный брак или обрыв части витков.

Термопара K или J - что учитывать при заказе

K (хромель-алюмель) - основной выбор для промышленного нагрева: рабочий диапазон до 1100-1250°C, стабильные показания, совместим с большинством современных терморегуляторов и ПИД-контроллеров. J (железо-константан) держит до 750°C, дешевле и до сих пор стоит на части старого оборудования и в приборах американского стандарта. Если на станке уже установлен регулятор под J - ставим J, менять электронику ради типа термопары нет смысла. Если оборудование новое или регулятор универсальный - по умолчанию берём K.

Отдельно уточняем в заявке, куда выходит провод термопары: в ту же сторону, что и силовые провода питания, или в противоположный конец картриджа. Силовые провода и провода термопары всегда разного цвета и маркировки - перепутать их на монтаже нельзя, термопара выдаёт милливольтовый сигнал, а не 220 В.

Где применяется картриджный ТЭН с термопарой

• Пресс-формы для литья пластика под давлением - контроль температуры плиты в зоне формования
• Экструдеры - нагрев зон шнека и головки с обратной связью на каждую зону отдельно
• Нагрев металлических блоков и плит в горячештамповочной оснастке
• Вулканизационные пресс-формы - где перегрев резиновой смеси портит партию целиком
• Лабораторное и испытательное оборудование, где нужна точность поддержания температуры

Общий признак задачи: температуру нужно не просто поддерживать, а держать в узком коридоре, и разница в 10-15°C уже влияет на качество детали.

Частые ошибки при заказе

Самая частая - заказывают картридж без термопары, потому что «регулятор и так меряет снаружи», а потом жалуются на нестабильный цикл и разброс по партии. Внешний датчик всегда запаздывает относительно того, что происходит внутри канала нагрева.

Вторая ошибка - берут диаметр картриджа впритык к отверстию, без зазора на тепловое расширение. Картридж должен входить в канал с посадкой, указанной в паспорте (обычно скользящая посадка с зазором 0,1-0,2 мм) - слишком тугая посадка мешает вставить и вынуть картридж при обслуживании, слишком свободная снижает теплопередачу и завышает q сверх расчётного.

Что прислать для расчёта

• Диаметр картриджа (или диаметр посадочного отверстия)
• Длину активной части
• Требуемую мощность или желаемую рабочую температуру
• Тип термопары: K, J или без термопары
• Сторону вывода провода термопары - к силовым проводам или на противоположный конец
• Температуру окружающей среды / условия эксплуатации (открытый воздух, закрытая форма, обдув)

Фото или чертёж узла, куда встаёт картридж, ускоряет расчёт - сразу видно посадочное отверстие и как выходят провода у соседних элементов.

Частые вопросы

Похожий материал: патронный ТЭН 450×8 мм - особенности выбора и применения. Ориентировочные цены на обычные патронные ТЭН без термопары - в калькуляторе цен; картриджный ТЭН с термопарой считаем отдельно по чертежу, потому что вывод датчика меняет конструкцию узла.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
