Патронный ТЭН 450х8 мм: особенности выбора и применения
450 мм длины и 8 мм диаметра. Типовой размер для точечного нагрева литьевой формы, паяльного жала или узкого канала в штампе. При плотной посадке в металл такой стержень обычно берёт 450–525 Вт: больше даёт перегрев оболочки, меньше не выводит форму на рабочую температуру за разумное время. Дальше: таблица по диаметрам, расчёт ваттной нагрузки на конкретном примере и что прислать, чтобы не гадать с мощностью.
Где применяют патронный ТЭН такого размера
Диаметр 8 мм занимает среднее положение между тонкими паяльными жалами (4–6 мм) и толстыми стержнями под массивные штампы (14–32 мм). При длине 450 мм такой ТЭН обычно ставят туда, где нужно прогреть узкий и длинный канал в металле, а не поверхность целиком:
- Литьевые формы для пластмасс: прогрев горячеканальных вставок и узких секций формы
- Прессформы для резинотехники: точечный подогрев отдельного гнезда или кромки
- Штампы для термоформовки и вакуумной формовки листовых материалов
- Паяльное и термоусадочное оборудование, где нужна длинная тонкая рабочая зона

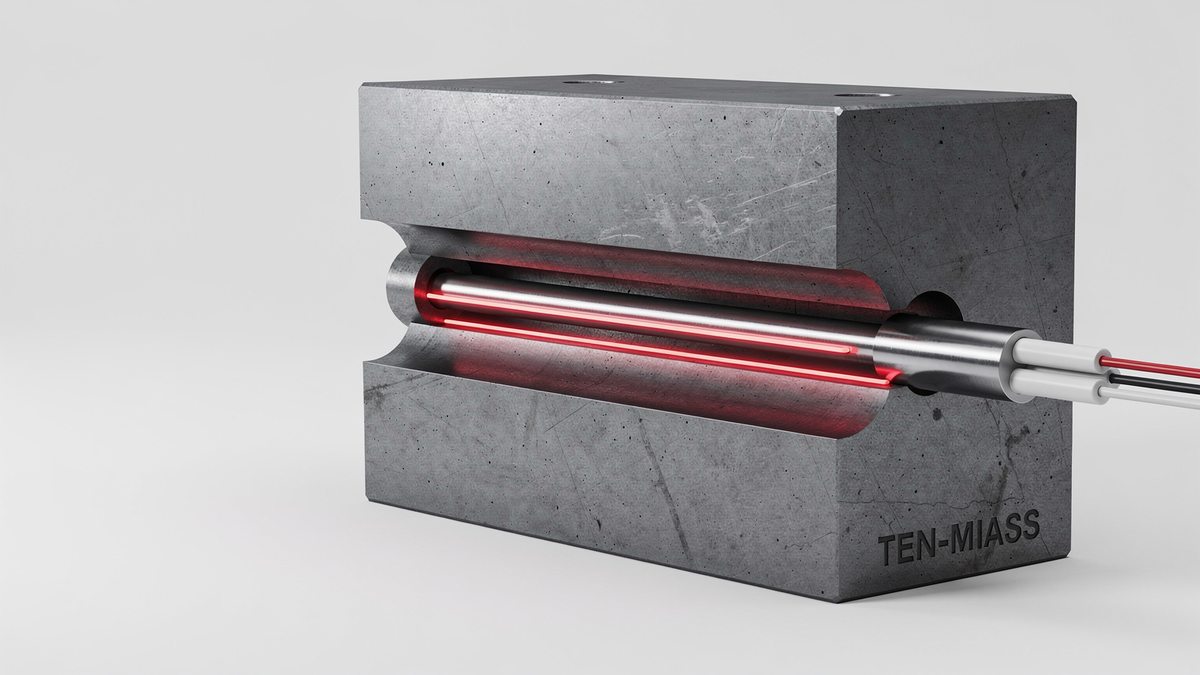

Общий признак применения: ТЭН не висит в воздухе и не погружён в жидкость, а сидит в высверленном канале с плотным металлическим контактом по всей активной длине.
Диаметр и типичная мощность патронного ТЭНа
Мощность зависит не только от диаметра, но и от длины активной части: чем длиннее стержень, тем больше площадь теплоотдачи и тем выше можно поднять мощность без перегрева. Ниже приведены ориентировочные комбинации диаметра, длины и мощности, рассчитанные под ваттную нагрузку контактного нагрева 3–5 Вт/см² (ГОСТ 13268-88).
| Диаметр | Типичная длина | Типичная мощность | Область применения |
|---|---|---|---|
| 6 мм | 100 мм | ~75 Вт | Паяльные жала, миниатюрная оснастка |
| 8 мм | 300–450 мм | 300–500 Вт | Литьевые каналы, узкие секции пресс-форм |
| 10 мм | 400 мм | ~500 Вт | Пресс-формы среднего размера, горячеканальные вставки |
| 14 мм | 700 мм | ~1200 Вт | Крупные штампы, вулканизационные плиты |
| 25 мм | 1200 мм | ~3800 Вт | Массивные металлические блоки, промышленные прессы |
Точные цифры для конкретного изделия считаем по вашему чертежу, таблица показывает порядок величин, чтобы понимать, в какой диапазон вписывается задача.
Расчёт на примере заявки: 450х8 мм, 220 В
Реальная заявка: патронный ТЭН диаметром 8 мм, длиной 450 мм, посадка в стальной блок пресс-формы без воздушного зазора. Клиент просил мощность «побольше, чтобы грело быстрее», взяли 500 Вт и проверили расчётом, а не на глаз.
Площадь активной поверхности: S = π·d·L = π·0,8 см·45 см = 113 см².
Ваттная нагрузка: q = P / S = 500 / 113 = 4,42 Вт/см².
Для контактного нагрева металл-металл (пресс-формы, штампы) ГОСТ 13268-88 допускает 3,0–5,0 Вт/см². 4,42 Вт/см² укладывается в середину диапазона, оболочка не перегреется, ресурс не просядет из-за теплового удара.
Сопротивление: R = U² / P = 220² / 500 = 96,8 Ом. Допуск по мощности +5/−10 % даёт рабочий диапазон 450–525 Вт, а пересчёт через R = U²/P даёт коридор сопротивления 92,2–107,6 Ом. Если на входном контроле мультиметр показал, скажем, 130 Ом, нагреватель заведомо занижен по мощности, монтировать нельзя.
Почему зазор в посадочном отверстии убивает патронный ТЭН
Патронный нагреватель отдаёт тепло металлу через прямой контакт оболочки со стенкой отверстия. Как только между ними появляется воздушный зазор хотя бы 0,1–0,2 мм, теплопередача падает в разы: воздух проводит тепло примерно в 1500 раз хуже стали. Тепло из зоны нагрева не уходит, оболочка греется локально выше расчётной температуры, и ресурс изделия сокращается в разы, даже если мощность подобрана правильно.
Практический вывод: отверстие под патронный ТЭН нужно сверлить и разворачивать под конкретный диаметр стержня, с посадкой без люфта, но и без чрезмерного натяга, тугая посадка при запрессовке может повредить оболочку.
Чек-лист: что прислать для расчёта
- Диаметр посадочного отверстия (или диаметр существующего ТЭНа, если меняете на аналог)
- Полная длина и длина активной (рабочей) зоны
- Требуемая мощность или целевая температура металла в зоне нагрева
- Материал оболочки: сталь 10 для сухого контакта в металле, нержавейка AISI 304 или 08Х18Н10Т, если рядом есть агрессивная среда или высокая влажность
- Способ вывода контактов: с одного конца или с двух, длина холодных концов
С этими пятью пунктами считаем ваттную нагрузку сразу, без уточняющих звонков, и называем срок изготовления, обычно 7–14 рабочих дней.
