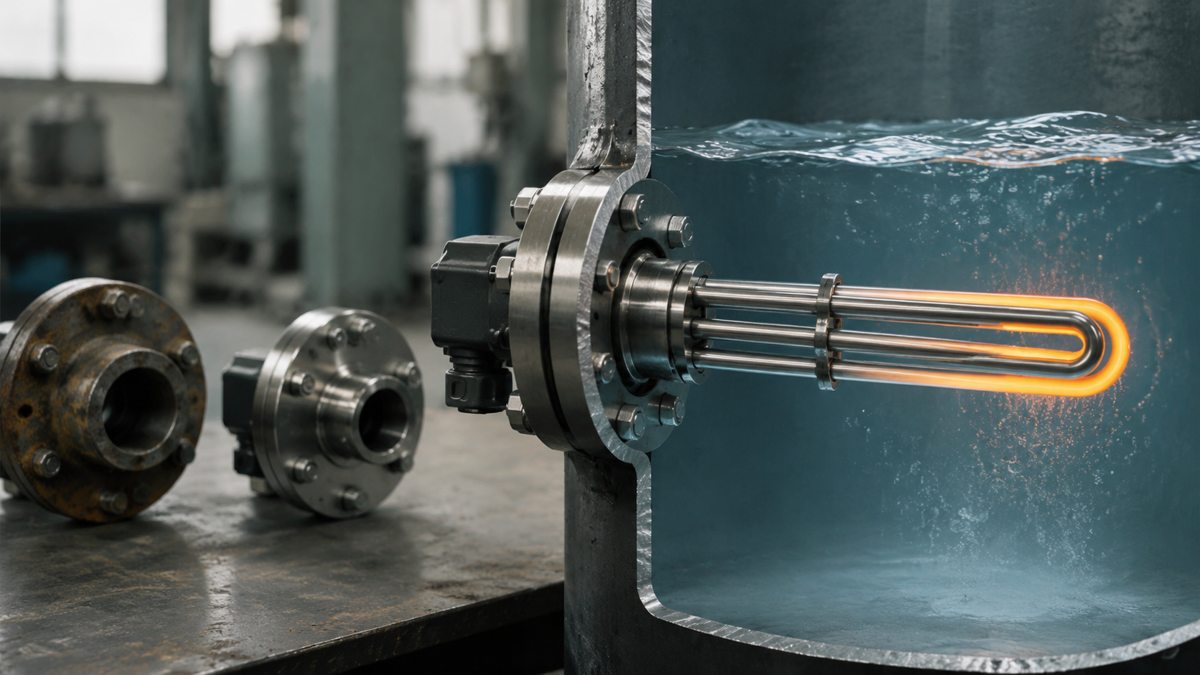

Импортозамещение ТЭНов: повтор импортного нагревателя по образцу
Коротко. Импортный ТЭН — это трубка со спиралью из нихрома и засыпкой из периклаза. Секрета внутри нет: чтобы заменить Backer, Watlow или китайский нагреватель, достаточно повторить геометрию, крепление и электрику по сгоревшему оригиналу. Пришлите образец или снятые размеры — сделаем аналог за 7–14 рабочих дней, он встанет в то же посадочное место.
Сгорел нагреватель на линии розлива. Заказать оригинал — полтора-два месяца ожидания, а станок стоит. Или у вас европейская печь, а завод-изготовитель с рынка ушёл, и запчасти взять негде. В обоих случаях выход один: взять сгоревший элемент, снять с него размеры и заказать российский аналог. Разберу, что именно нужно замерить и где чаще всего ошибаются.
Почему импортный ТЭН повторяется без «реверс-инжиниринга»
Внутри любого трубчатого электронагревателя — хоть немецкого, хоть китайского — одно и то же: нихромовая спираль, уплотнённый периклаз (оксид магния) для изоляции и теплопередачи, металлическая оболочка. Чтобы получить рабочий аналог, не нужно вскрывать чужие технологии. Нужно точно повторить три вещи: форму, электрические параметры и материал трубки.

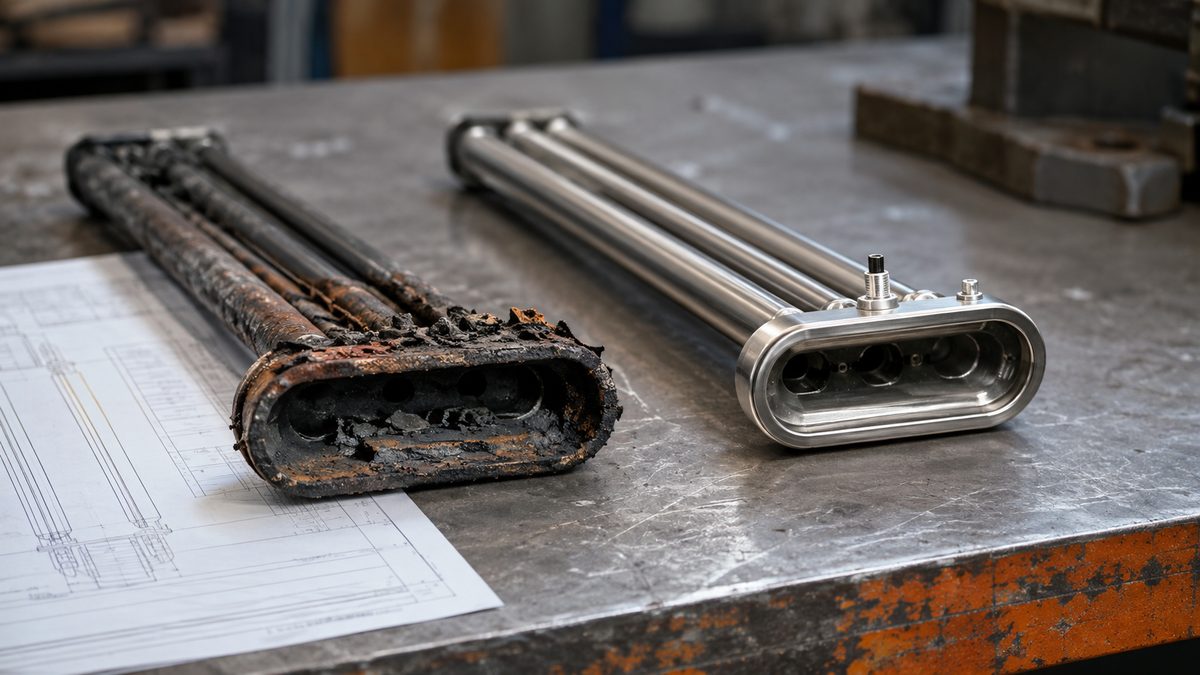

Сгоревший ТЭН для этого — готовая матрица. С него снимают все габариты, определяют мощность, сопротивление, напряжение, тип крепления и рабочую температуру. Дальше конструктор чертит по образцу, а производство берёт стандартную трубку, засыпает периклаз, уплотняет вибрацией и обжимает до нужного диаметра. Сопротивление спирали рассчитывают так, чтобы новый элемент давал ту же мощность при том же напряжении.
Повторяем любую форму: U-образную, W-образную, спиральную, с фланцем или резьбовым штуцером. Многосекционные тоже — если импортный ТЭН был на 400 В из двух секций по 200 В, делаем две независимые спирали и три вывода, как в оригинале.
Главная ошибка при заказе аналога — прислать только фото. По снимку не видно диаметр трубки, толщину стенки и заделку выводов. Два внешне одинаковых ТЭНа могут иметь разную набивку и не встать в посадочное место или перегреться. Присылайте образец или замеры по методике ниже.
Что снять с образца перед заказом
Чтобы аналог получился точным, нужны такие данные:
| Параметр | Как снять / типовые значения |
|---|---|
| Длина трубки | Общая по огибающей и активная зона нагрева. Например, 1200 мм общая, 900 мм активная |
| Диаметр трубки | Штангенциркулем на выводе. Обычно 8,5 / 10 / 12,5 мм. У Backer часто 10 мм, стенка 1 мм |
| Форма и габариты | Для U-образного — расстояние между осями трубок, радиус гиба (не менее 3 диаметров), высота |
| Крепление | Резьба G1/2", G3/4", фланец или прижимная планка. Шаг и посадочный диаметр — точно как в оригинале |
| Выводы | Длина и тип: шпильки М4/М5, контактные лепестки под клемму 6,3 мм |
| Электрика | Напряжение и мощность (например, 230 В, 3,5 кВт). Сопротивление омметром на исправном ТЭНе |
| Материал и среда | Что нагревает: вода, масло, воздух, агрессивная среда. От этого зависит марка стали |
Если старый ТЭН можно привезти — все замеры делаем сами. Конструктор снимает чертёж за день, дальше запускаем в работу.
Как посчитать мощность, если шильдик стёрся
Мощность считают через сопротивление. У исправного элемента замеряют сопротивление мультиметром и берут напряжение сети. Формула простая:
P = U² / R
Например, ТЭН на 230 В с сопротивлением 15 Ом: 230² / 15 = 52 900 / 15 ≈ 3 530 Вт, то есть примерно 3,5 кВт. Если нужно наоборот, узнать сопротивление под заданную мощность: R = U² / P. Для 3,5 кВт при 230 В это те же ≈15 Ом.
Если элемент уже перегорел и сопротивление не снять, мощность восстанавливаем расчётом по диаметру и длине нихромовой проволоки. Для этого и нужен сам образец, а не фотография.
Backer, Watlow, Китай — что учесть при повторе
Backer и Watlow отличаются плотной набивкой периклаза и точным расчётом спирали: допуск по сопротивлению около 3–5%, температура на оболочке ниже. Китайские нагреватели часто экономят на нихроме — спираль тоньше, мощность ниже заявленной, нагрев неравномерный. По сгоревшему это видно сразу: локальный прогар в одной точке.
При повторе задача — не «улучшить», а скопировать. Мощность делают ровно ту, что была в оригинале. Поставите более мощный элемент — терморегулятор или система управления могут уйти в ошибку, а режим оборудования выйдет за расчётный. Тип клемм тоже копируют: у Backer часто закрытые клеммы с запрессованной шпилькой, у Watlow — пружинные контакты. Проводка должна подойти без переделок.
Из какой стали делать оболочку
Марку стали подбирают под среду, а не по оригиналу «на глаз»:
- Вода, пар, воздух — нержавейка AISI 304 или 321 (08Х18Н10Т). Универсальный вариант для большинства промышленных задач.
- Кислоты, щёлочи, агрессивная химия — AISI 316Ti, стенка 1,5 мм.
- Масло, битум, сухой нагрев металла — углеродистая сталь, дешевле и достаточно стойкая для таких сред.
Импортные ТЭНы часто маркированы прямо на трубке, но надпись стирается. Если среду не указали, наш технолог определит материал по магнитным свойствам и искре, но точнее назвать, что именно нагревается.
Что прислать нам для расчёта

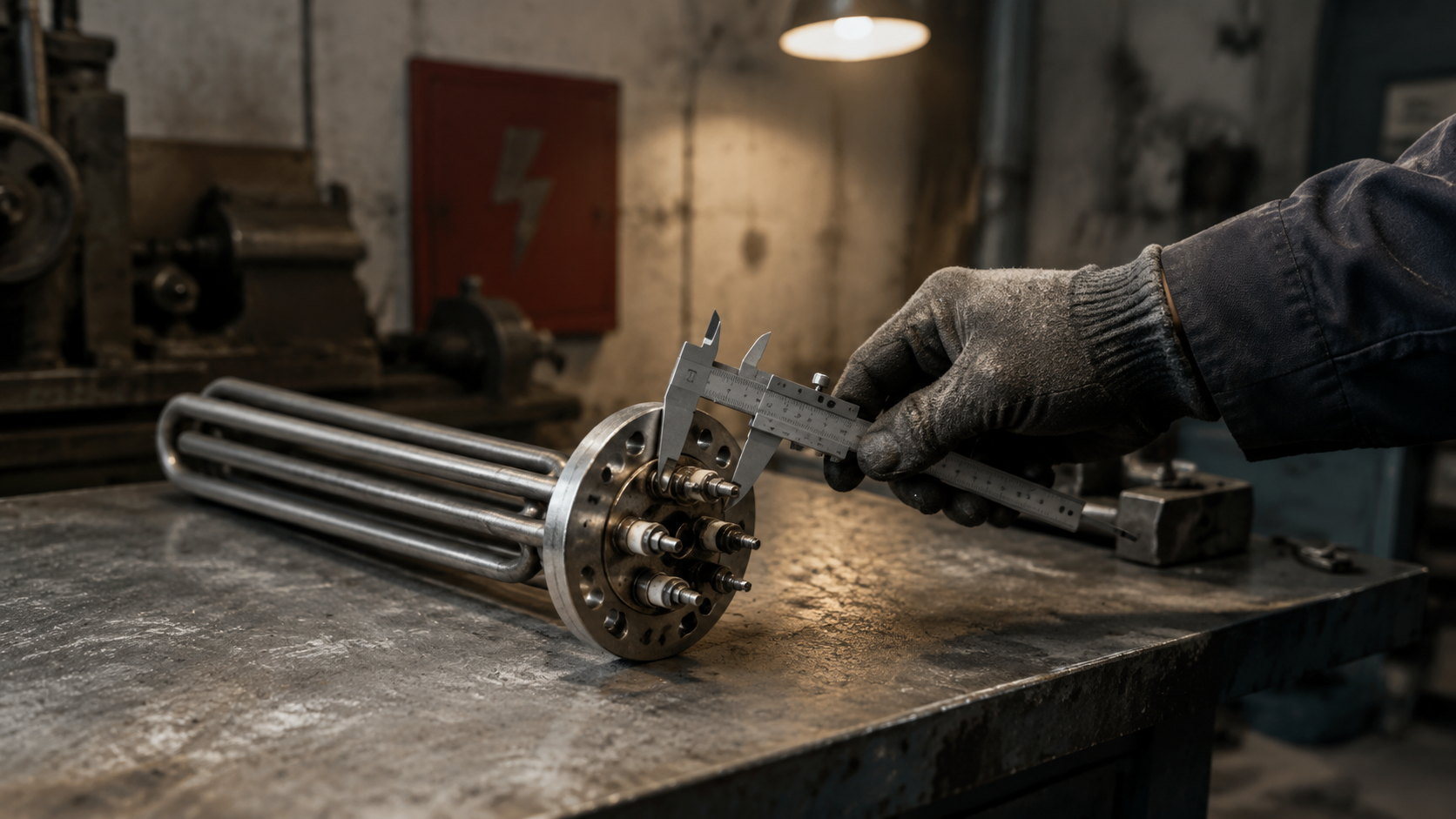

- Фото сгоревшего ТЭНа со штангенциркулем рядом (для масштаба) — или сам образец.
- Габариты: длина, диаметр трубки, форма, расстояния между трубками.
- Тип крепления и выводов (резьба, фланец, шпильки, лепестки).
- Напряжение и мощность либо сопротивление.
- Что нагревается — среда и рабочая температура.
По этим данным даём расчёт и запускаем в производство. Оригинальный бренд роли не играет: копируем по образцу, а не по каталогу.
Повторим импортный ТЭН по образцу от 1 штуки. Срок — 7–14 рабочих дней, отгрузка по РФ и в Казахстан.
