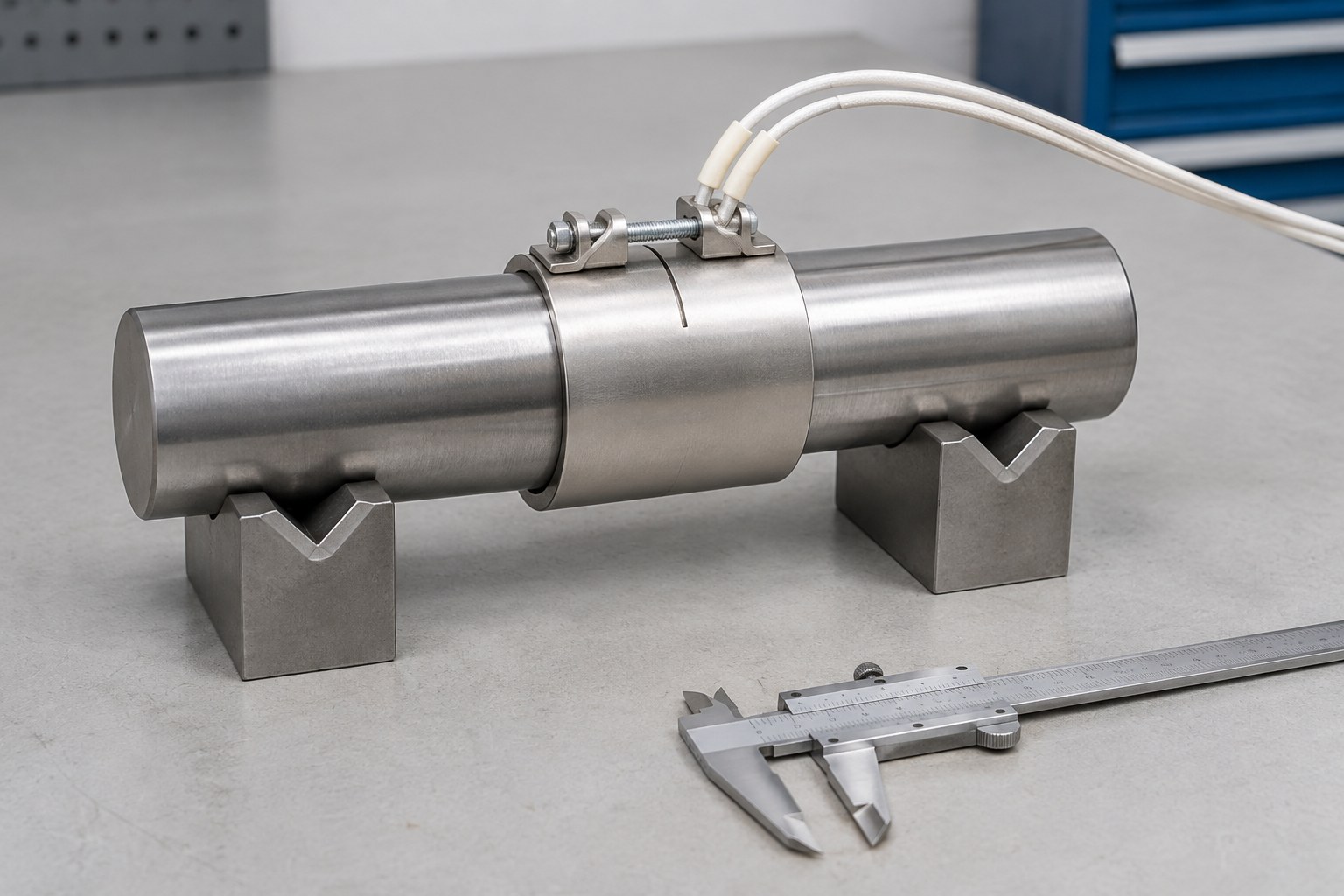

Почему хомутовый нагреватель болтается на цилиндре: диаметр, прижим и тепловой контакт

Если хомутовый нагреватель после штатной затяжки остаётся свободным, включать его для проверки «будет ли греть» не стоит. Сначала нужно сверить наружный диаметр цилиндра, заказной размер нагревателя и работу замка. Болт может быть затянут, а прижима к цилиндру — не быть: например, когда крепёжные ушки уже упёрлись друг в друга.

Эта статья — о проверке посадки перед заменой, прежде всего для миканитовых хомутов с контактной передачей тепла. Требования к керамическим и другим исполнениям могут отличаться: окончательное решение принимают по чертежу и инструкции конкретного изготовителя.

Цилиндр 33,4 мм и хомут 35 мм: почему «почти подходит» не работает

В открытом обсуждении владелец небольшого экструдера описал цилиндр с наружным диаметром 33,4 мм: хомут 35 мм сползал, а 30 мм не подходил. Это чужой пользовательский опыт, не заказ ТЭН-Миасс и не подтверждённая экспертиза неисправности. Но пример хорошо показывает ошибку выбора ближайшего размера из каталога.

Разница диаметров здесь 35 − 33,4 = 1,6 мм. Для двух идеальных концентрических окружностей это соответствует радиальному зазору 0,8 мм и разнице длин окружностей π × 1,6 ≈ 5,0 мм. Это геометрическая иллюстрация, а не допустимый зазор: реальный разрезной хомут деформируется, касается цилиндра неравномерно и имеет собственную конструкцию замка.

Стяжка не обязана компенсировать эти 5 мм. Её рабочий ход зависит от расположения ушек, зазора между концами и жёсткости корпуса. Поэтому заказывать нужно под измеренный наружный диаметр цилиндра с согласованием исполнения, а не выбирать «35 мм, потому что ближе всего».

Почему затянутый болт ещё не означает хороший контакт

У хомута есть две разные задачи: механически удерживаться на цилиндре и передавать ему тепло. Даже если кольцо не сползает, это не подтверждает прилегание всей рабочей поверхности. Его может удерживать отдельный участок, перекос или край посадочного места.

Для контактного нагревателя воздушная прослойка увеличивает тепловое сопротивление между ним и цилиндром. При той же подводимой мощности нагреватель может сильнее нагреваться сам, а цилиндр — прогреваться медленнее. Однако по одному плохому прогреву нельзя поставить диагноз: специалист отдельно проверяет питание, управление, датчик и нагрузку оборудования.

Открытый конструктивный промежуток между концами хомута не нужно путать с воздушной прослойкой под его рабочей поверхностью. Замыкать этот промежуток «до нуля» не является общей целью монтажа. Нужен предусмотренный изготовителем прижим, а не просто максимально затянутый болт.

Что проверить на остановленном оборудовании

Измерения и осмотр выполняют после безопасной остановки, отключения, исключения повторного пуска и проверки отсутствия напряжения; цилиндр должен остыть до безопасного состояния. Доступ к узлу и электромонтаж — работа подготовленного специалиста.

• Наружный диаметр именно посадочного участка. Не размер трубы по названию, не диаметр отверстия внутри и не наружный размер самого хомута. Полезны измерения в нескольких сечениях и направлениях: они помогают выявить овальность, конусность или ступеньку. Укажите, при каком состоянии и температуре выполнен замер.
• Ширину свободной цилиндрической поверхности. Хомут не должен заходить на уступ, сварной шов, скругление или соседний крепёж. Часть корпуса, висящая над выточкой, не становится рабочей площадью контакта.
• Состояние поверхности. Остатки полимера, нагар, коррозия и повреждения могут мешать прилеганию. Способ очистки и допустимость восстановления поверхности согласуют по документации; снимать металл с цилиндра ради установки неподходящего хомута не следует.
• Замок и форму корпуса. Отметьте, не сомкнулись ли ушки раньше появления прижима, нет ли перекоса, деформации или повреждения крепежа. Не компенсируйте несоответствие удлинителем ключа и силовым перегибанием корпуса.
• Маркировку и чертёж. Размер свободно лежащего старого хомута после снятия может отличаться от заказного. Основа заявки — посадочное место, паспортные данные и согласованный чертёж, а не единственный замер деформированной детали.

Если раньше сидел плотно, а теперь ослаб

Это другая ситуация, чем изначально слишком большой хомут. Нужно проверить состояние крепежа, корпуса и посадочной поверхности, историю перегревов и соблюдение процедуры первого пуска. После теплового цикла условия прижима могут измениться; некоторые изготовители предусматривают повторную затяжку.

Например, в инструкции Tempco Mi-Plus есть отдельная процедура повторной затяжки и требование равномерно распределять усилие между несколькими креплениями. Это указание для конкретной серии, а не универсальный режим для любого хомута. Температуру, порядок работ и момент затяжки берут только из инструкции своего изделия. Подтягивать крепёж под напряжением нельзя.

Что делать, если новый хомут оказался больше

Передайте поставщику фактический диаметр посадки, маркировку нагревателя и фотографии замка на установленном, но отключённом узле. Попросите проверить совместимость и предложить замену либо согласованную заводскую доработку. До подтверждения посадки эксплуатацию не возобновляют.

У Tempco описан реальный случай: заказанный внутренний диаметр миканитового хомута был 16 дюймов, а наружный диаметр оправки оказался 15⅞ дюйма. При установке исчез необходимый промежуток в замке, и нагреватель оставался свободным. Изготовитель изменил конструкцию кронштейнов у себя, после чего посадку проверили повторно. Это пример инженерного решения производителя, а не инструкция самостоятельно переваривать крепления.

Фольга, теплопроводная паста и случайная прокладка не являются универсальным способом исправить ошибку диаметра. Они меняют условия теплопередачи и сопряжения, а их применимость зависит от материала, температуры и конструкции. Любой промежуточный слой допустим лишь тогда, когда его прямо предусмотрели или согласовали изготовители узла и нагревателя. Увеличивать мощность ради компенсации плохого контакта тоже не следует.

Что важно проверить перед заказом

• Наружный диаметр цилиндра: результаты измерений, состояние поверхности, возможная овальность; отдельно — размер по документации.
• Ширина посадочного участка и нагревателя, положение уступов, отверстий и вырезов с привязкой к одному ориентиру.
• Тип нагревателя и замка, расположение стяжки, допустимый доступ для установки: можно ли надвинуть кольцо с торца или требуется разъёмное исполнение. Не всякий цельный хомут разрешено раскрывать.
• Мощность и напряжение каждого нагревателя по маркировке, схема соединения и данные оборудования. Неизвестные параметры так и обозначьте, а не восстанавливайте «на глаз».
• Рабочая температура и режим зоны, среда вокруг, положение датчика, тип выводов, их направление и длина.
• Фото посадки, старого хомута, замка и маркировки; эскиз с размерами, количество и описание проблемы: «свободен с первого монтажа» или «ослаб после работы».

В заявке полезна простая формулировка: «Наружный диаметр цилиндра по замерам — 33,4 мм; хомут с маркировкой 35 мм после затяжки остаётся свободным. Просим проверить исполнение под фактическую посадку». Ширину, питание и мощность добавляют по своему оборудованию — числа из этого примера их не определяют.

Как принять замену до рабочего пуска

Сверьте согласованный чертёж с полученной деталью: диаметр применения, ширину, вырезы, замок и выводы. Попросите монтажника подтвердить отсутствие перекоса и свободного перемещения после штатного крепления, а также то, что прижим не ограничен преждевременным упором частей замка. Внешняя посадка — только часть приёмки, не доказательство электрической безопасности.

До ввода в работу специалист проверяет электрическую часть, защитное заземление, регулирование и защиты по документации оборудования. Первый пуск и последующий контроль выполняют по инструкции изготовителя. Универсального допуска на зазор, момента затяжки или температуры контрольного прогрева для всех хомутов нет.

Частые вопросы

Источники и полезные материалы

Tempco: устранение несоответствия диаметра миканитового хомута — первичный пример влияния размера на работу замка. Tempco: инструкция Mi-Plus (PDF) — подготовка поверхности, распределение прижима и ограничения монтажа конкретной серии.

Пользовательское обсуждение с размерами 33,4 и 35 мм — источник ситуации, не технический норматив и не клиентский кейс компании.
