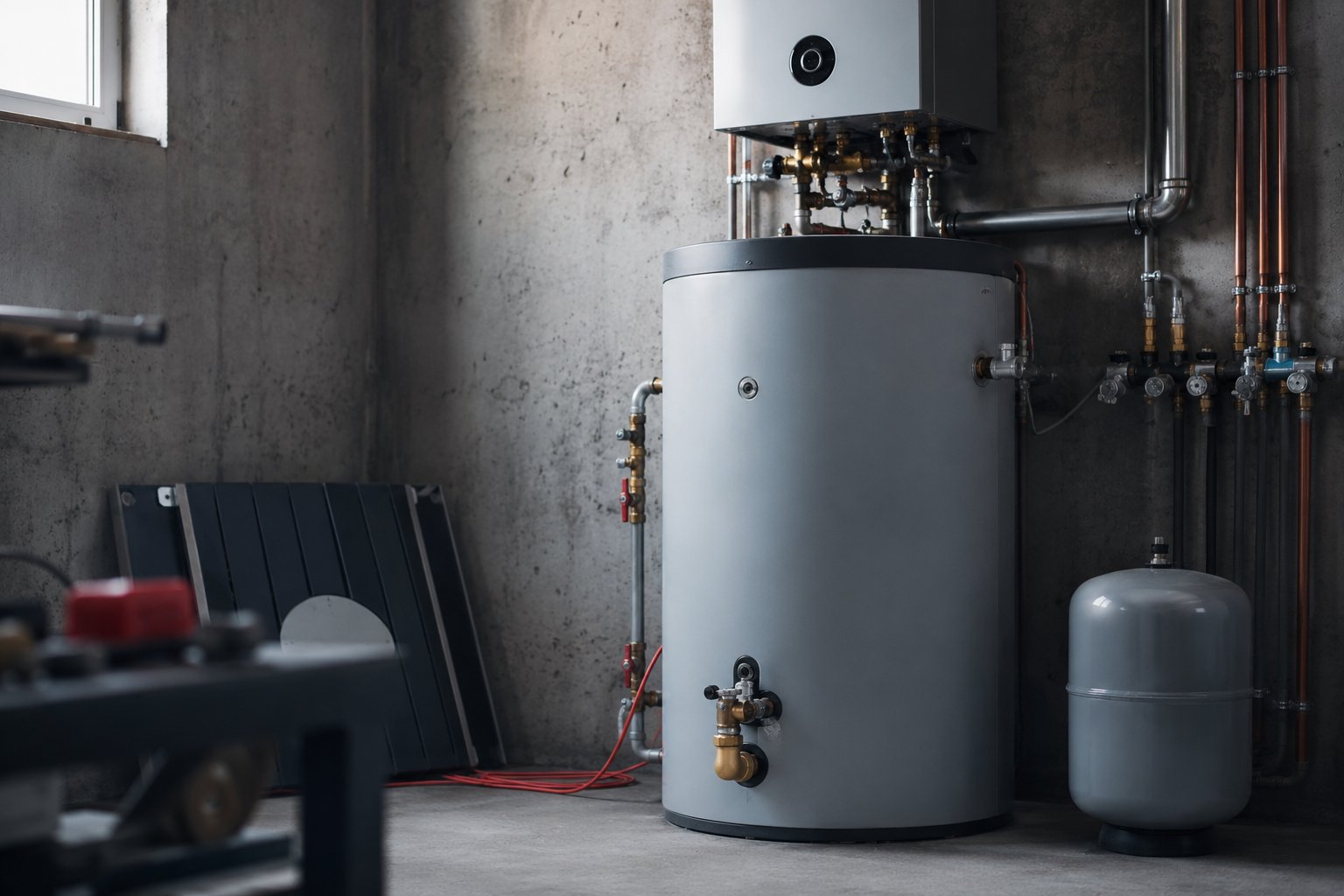

Гибридная система ГВС: солнечный ТЭН плюс котёл
Коротко. Гибридная схема ставит в один бак солнечный низковольтный ТЭН и подстраховку от котла или сетевого ТЭНа. Днём воду бесплатно греет солнце, а если его не хватило, вечером котёл догревает до нужной температуры. Газ или сетевая электроэнергия тратятся только на разницу.
Чистое солнечное ГВС имеет слабое место: пасмурную неделю. Вода остывает, и остаёшься без горячего душа. Гибрид убирает эту проблему. Солнце работает первым и бесплатно, а котёл включается только когда бак не догрелся. В солнечный день котёл вообще не запускается, в пасмурный тратит минимум.
Как устроена схема с приоритетом солнца
В бак ставят два нагревателя. Нижний это солнечный низковольтный ТЭН от панелей, он греет весь объём днём. Верхний это резервный контур от котла или сетевой ТЭН с термостатом, настроенным на температуру ниже солнечной. Логика простая: если солнце нагрело воду выше уставки котла, тот не включается. Просело солнце, температура упала, котёл догревает верхнюю часть бака.
Сколько экономит гибрид
Летом солнце закрывает почти всё ГВС, и котёл простаивает по три-четыре месяца. В межсезонье солнце даёт половину, котёл догревает вторую. Зимой доля солнца падает до 20-30 процентов, но и это снимает часть нагрузки с газа. За год в средней полосе гибрид экономит примерно 40-60 процентов энергии на горячую воду.
| Сезон | Доля солнца | Что делает котёл |
|---|---|---|
| Лето | 80-100 % | почти не включается |
| Межсезонье | 40-60 % | догревает вечером |
| Зима | 20-30 % | основной нагрев |
Почему нижний ТЭН именно низковольтный
Солнечный контур выгоднее делать без инвертора: панели и батарея дают постоянный ток, а низковольтный ТЭН греет от него напрямую. Инвертор с потерями 10-15 процентов и расходом на холостом ходу тут лишний. Верхний резервный ТЭН при этом остаётся обычным сетевым на 220 В, потому что он питается от котельной автоматики или сети.
Что важно при заказе солнечного ТЭНа
Для нижнего контура нужен ТЭН под напряжение солнечной системы (24 или 48 В), с длиной, которая охватит нижнюю часть бака, и креплением под ваш фланец. Материал оболочки нержавейка под воду. Расчёт под 48 В подробно разобран в статье ТЭН на 48 вольт, а общий принцип нагрева от панелей без инвертора в статье ТЭН напрямую от солнечных панелей.
