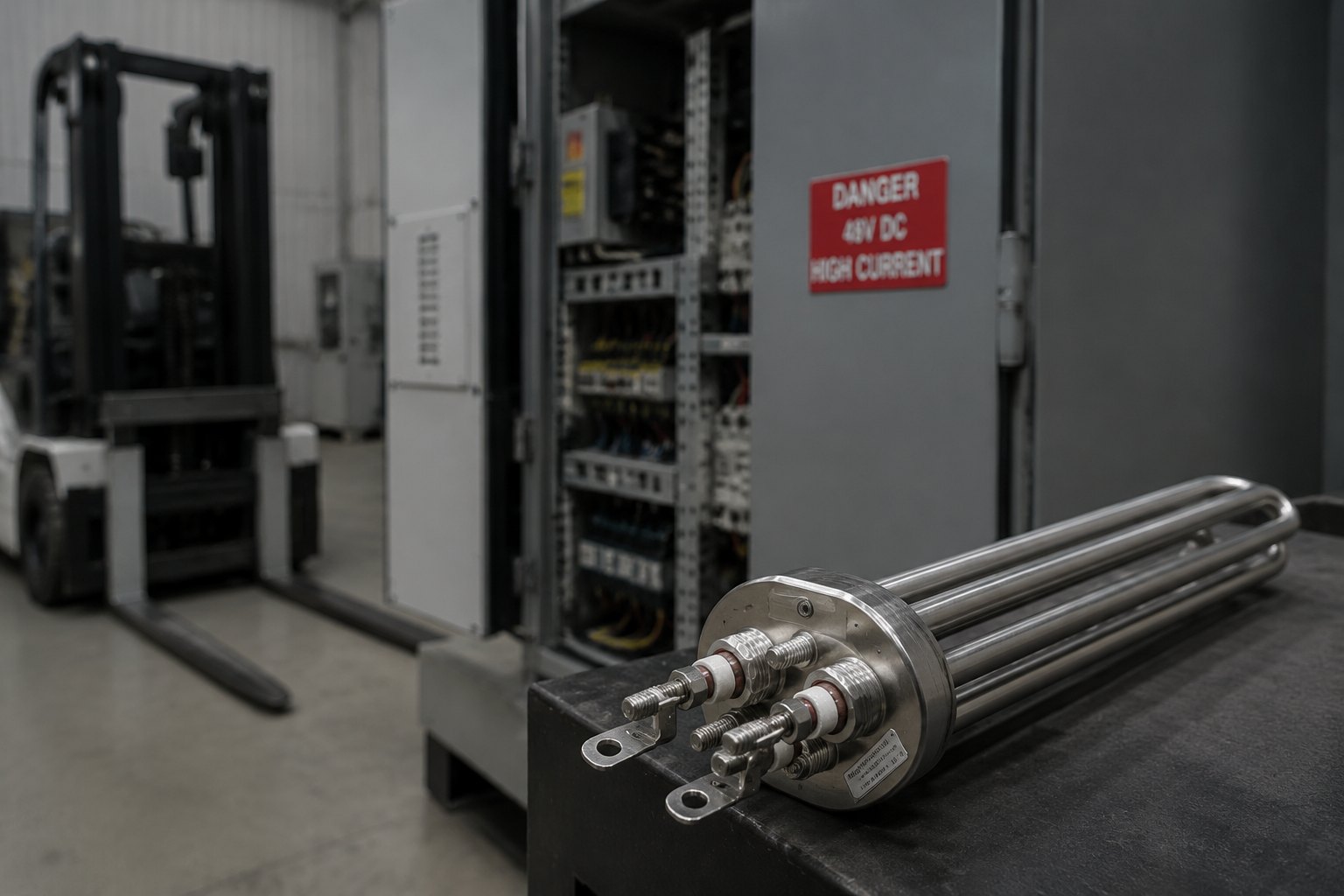

ТЭН на 48 вольт под заказ: расчёт мощности, ток и клеммы для телекома и погрузчиков
Коротко. ТЭН на 48 В — это не перемотанный сетевой ТЭН, а отдельная деталь с сопротивлением в единицы ома. Главная сложность не в мощности, а в токе: при 48 В на киловатт идёт 20,8 А, на два — 41,7 А. Такой ток греет клеммы и контакты, поэтому выводы усиливают, а спираль приваривают аргоном. Делаем под заказ от 1 штуки для телеком-шкафов, погрузчиков, солнечных станций и судов.
Задача с вышки связи: аккумуляторный отсек в телеком-шкафу зимой отпотевает, на плате конденсат. Питание в шкафу 48 В постоянного тока, нужен обогрев на 600 Вт. Ставить сетевой ТЭН неоткуда — 220 В в шкафу нет. Считаем под 48 В, и сразу всплывает главная особенность низковольтного нагрева: ток в разы выше привычного, и вся конструкция крутится вокруг него.
Почему сетевой ТЭН не работает на 48 В?
Потому что мощность падает пропорционально квадрату напряжения. Формула P = U² / R не оставляет вариантов: у ТЭНа на 2 кВт и 220 В сопротивление около 24 Ом, и при 48 В он отдаст 48² / 24 ≈ 95 Вт. Для обогрева шкафа этого мало. Чтобы получить те же 600 Вт при 48 В, сопротивление должно быть R = 48² / 600 ≈ 3,8 Ом — почти в 25 раз меньше, чем у сетевого ТЭНа той же мощности.
Отсюда правило: под 48 В спираль наматывают заново, с низким сопротивлением. Перемотать сетевой ТЭН на низкое напряжение нельзя — там другая проволока, другая длина и другие выводы. И держите в голове обратную опасность: ТЭН на 48 В, случайно попавший на 220 В, сгорает за секунду.
Как считают мощность и ток ТЭН на 48 В?
Сопротивление под мощность — R = U² / P, ток — I = P / U. Для 48 В получается так:
| Мощность | Сопротивление | Ток | Сечение провода питания |
|---|---|---|---|
| 300 Вт | 7,68 Ом | 6,3 А | 1,5 мм² |
| 600 Вт | 3,84 Ом | 12,5 А | 2,5 мм² |
| 1000 Вт | 2,30 Ом | 20,8 А | 4 мм² |
| 1500 Вт | 1,54 Ом | 31,3 А | 6 мм² |
| 2000 Вт | 1,15 Ом | 41,7 А | 10-16 мм² |
По сравнению с 220 В токи выше в 4-5 раз. Спираль под низкое сопротивление получается толще и короче. Для мощных ТЭНов на 48 В берём нихромовую проволоку диаметром до 1,8-2,0 мм: если сечение занизить, при 40 А проволока перегреется локально и окислится за несколько сотен часов вместо тысяч.
Почему при 48 В всё решают клеммы и контакты?
Потому что при большом токе любое лишнее переходное сопротивление превращается в точку перегрева. Стандартный штырь на 6 мм от сетевого ТЭНа при 40 А греется до 150 градусов и постепенно отжигает контакт — соединение слабеет, сопротивление растёт, нагрев усиливается. Круг замыкается, и вывод выгорает. Поэтому у низковольтного ТЭНа делают иначе:
- выводные стержни толще, под клемму М8, с увеличенной площадью контакта;
- спираль приваривают к выводу аргоном — пайка не годится, припой течёт уже при 250 градусах;
- наконечник провода обжимают, а не зажимают под винт на весу;
- внутри трубки спираль укладывают с зазором до стенки, чтобы вибрация на погрузчике или судне не пробила изоляцию.
Где ставят ТЭН на 48 вольт?
48 В — это стандарт питания во многих системах постоянного тока, поэтому и заказчики похожие:
| Где применяют | Типовая мощность | Что греют |
|---|---|---|
| Телеком-шкафы на базовых станциях | 300-800 Вт | Обогрев и осушение отсека, защита от конденсата |
| Электропогрузчики | 1-2 кВт | Подогрев аккумуляторного отсека зимой |
| Солнечные станции с батареями 48 В | 0,3-1 кВт | Подогрев литиевых батарей на морозе |
| Суда с бортовой сетью 48 В | 0,5-2 кВт | Масло, топливо, вспомогательные системы |
Практический момент: для телеком-шкафа заказывайте ТЭН с запасом по току процентов на 20. Обогрев там работает не постоянно, а по датчику, и частые пуски тяжелее для выводов, чем ровная работа. Запас по сечению спирали и клемм добавляет к сроку службы больше, чем лишние ватты мощности.
Почему для солнечных станций берут именно 48 В?
48 В — это современный стандарт для средних и крупных солнечных станций на литиевых батареях. Чем выше напряжение батарейного банка, тем меньше ток при той же мощности и тоньше силовые провода. Поэтому ТЭН под 48 В подключают к такой станции напрямую, без инвертора: панель и аккумулятор дают постоянный ток, а спирали безразлично, постоянный он или переменный. Инвертор с его потерями 10-15 процентов и риском отказа из схемы нагрева убирается совсем.
На солнечной станции низковольтный ТЭН решает две задачи. Первая — греть воду или теплоноситель прямо от батареи. Вторая — подогревать сами литиевые аккумуляторы: на морозе ниже нуля их нельзя заряжать, поэтому банк держат тёплым маломощным ТЭНом от той же сети 48 В. Обе схемы обходятся без преобразования напряжения.
Что прислать для расчёта ТЭН на 48 В?
Чтобы посчитать цену и намотать спираль под ваш ток, нужны:
- Напряжение системы — 48 В постоянного тока (уточните, DC или AC).
- Нужная мощность в ваттах или задача: что и за какое время греть.
- Среда нагрева: воздух в шкафу, вода, масло, топливо.
- Габариты: длина трубки, диаметр, тип крепления и клемм (М6, М8, фланец, гильза под термостат).
- Условия: вибрация, влага, нужен ли фланец с уплотнением.
- Фото посадочного места или старого ТЭНа с линейкой.
Если чертежа нет — опишите задачу словами и пришлите фото. Диаметр трубки делаем от 4 до 32 мм, длину под ваше место, оболочку из нержавейки AISI 304 для влажных сред или из стали 10 для сухого нагрева воздуха.
Заказать ТЭН на 48 вольт
Намотаем под ваше напряжение, ток и габариты, с усиленными клеммами и аргонной сваркой выводов. Материал под среду, паспорт и гарантия. От 1 штуки, срок 7-14 рабочих дней, отгрузка по России и Казахстану.
Оформить заявкуАвтор: Руслан Садыкбаев, производство ТЭН с 2017 года.
