Гибкий силиконовый нагреватель для LiFePO4: 200×300 мм, 60 В DC, 120-150 Вт

200×300 мм, 60 В постоянного тока, 120-150 Вт: с такими параметрами чаще всего заказывают гибкий силиконовый нагреватель для подогрева батареи LiFePO4 в мороз. Это не трубчатый ТЭН, а плоская силиконовая пластина с нихромовой нитью внутри, приклеенная или прижатая к корпусу аккумуляторной сборки. При 135 Вт среднего диапазона плотность мощности на пластине выходит около 0,225 Вт/см², заметно ниже типичных 0,3-1 Вт/см² для силиконовых нагревателей. Это сделано намеренно, чтобы не перегреть крайние ячейки.

Опубликовано 28 сентября 2026 · ТЭН-Миасс

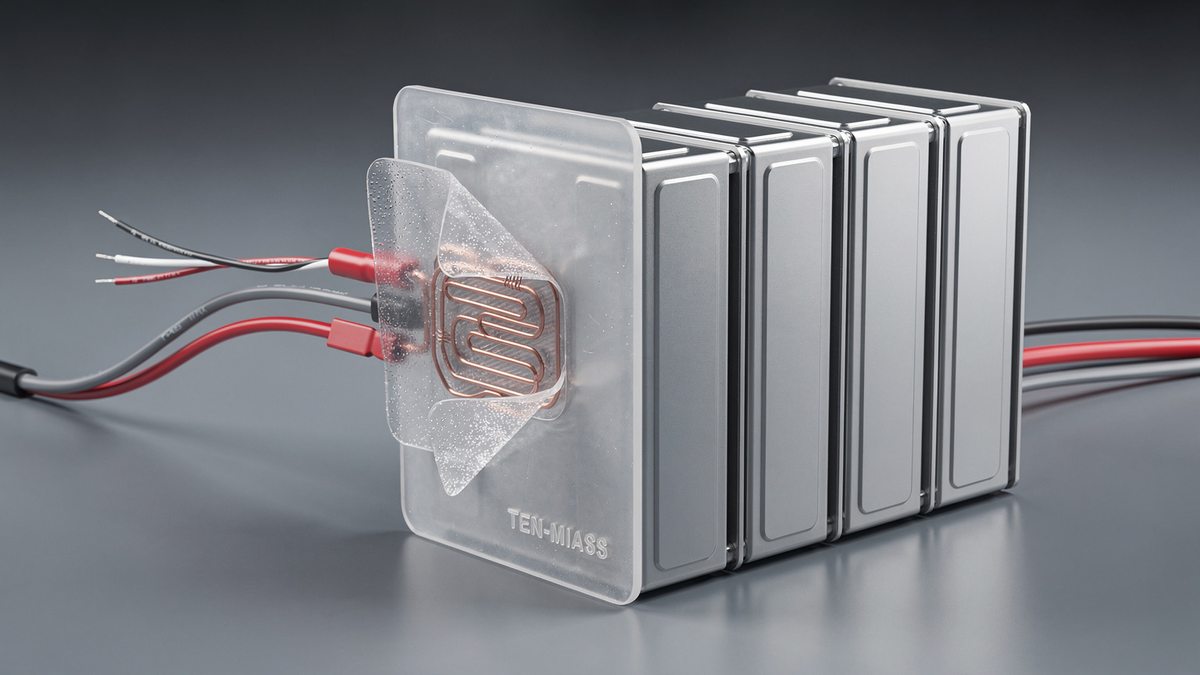

Гибкий силиконовый нагреватель на боковой стенке батарейной сборки LiFePO4, разрез показывает нихромовую нить между слоями силикона

Плоский нагреватель прижат к стенке батарейной сборки, разрез показывает нить между слоями силикона

Это не трубчатый ТЭН, а другой тип нагревателя

Трубчатый ТЭН представляет собой металлическую трубку, внутри которой нихромовая спираль засыпана периклазом (оксидом магния) для теплопередачи и изоляции. Такой ТЭН круглого сечения, крепится через фланец или штуцер и работает погружением в жидкость или воздушный поток.

Гибкий силиконовый нагреватель устроен иначе: нихромовая нить или тонкая лента уложена змейкой в одной плоскости и запрессована между двумя слоями силиконовой резины толщиной 1,5-2 мм. Ничего никуда не погружается, нагреватель работает контактной теплопередачей, прижатый или приклеенный к плоской (либо слабоизогнутой) поверхности. Батарею LiFePO4 в жидкость не окунуть, поэтому для неё в принципе годится только плоский контактный нагреватель, а не трубчатый ТЭН.

Таблица параметров нагревателя 200×300 мм, 60 В DC

Параметр	Значение	Зачем это нужно
Рабочее напряжение	60 В DC (постоянный ток)	Совпадает по порядку с выходом BMS батареи LiFePO4 16S, питание берут напрямую от сборки без отдельного преобразователя
Диапазон мощности	120-150 Вт	120 Вт: умеренная зима и утеплённый отсек. 150 Вт: открытое размещение и морозы ниже −20°C
Площадь пластины	200×300 мм (0,06 м²)	Закрывает боковую стенку типовой сборки на 4-8 призматических ячеек
Клеевой слой	Есть (силиконовый скотч) либо без клея под рамку, по заказу	Клей держит пластину без крепежа на вертикальной стенке, без клея берут для сборок с частой разборкой
Термодатчик NTC	Да, встроенный, 10 кОм при 25°C	Автоматически отключает нагрев через BMS или термореле при достижении заданной температуры
Толщина пакета	≈1,5-2 мм	Не увеличивает габарит батарейного отсека

Пример расчёта: ток и плотность мощности для 60 В и 135 Вт

Берём среднее значение диапазона: 135 Вт при 60 В DC. Ток по закону Ома для мощности:

I = P / U = 135 / 60 = 2,25 А

На краях диапазона: при 120 Вт ток 2,0 А, при 150 Вт ток 2,5 А. Сечение подводящих проводов подбирают с запасом под верхнюю границу, то есть под 2,5 А.

Плотность мощности показывает, сколько ватт приходится на квадратный сантиметр пластины:

q = P / S = 135 / (0,2 × 0,3) = 135 / 0,06 = 2250 Вт/м² = 0,225 Вт/см²

Важно. Типичный диапазон плотности мощности для силиконовых нагревателей общего назначения: 0,3-1 Вт/см². Наши 0,225 Вт/см² ниже этого коридора не по ошибке: для аккумулятора важно прогреть ячейку равномерно на 5-10°C выше нуля, а не создать локальный перегрев у пластины. Электролит и SEI-слой LiFePO4 деградируют быстрее уже от точечного нагрева свыше 40-45°C, поэтому для батарей сознательно берут нижнюю границу диапазона или ниже.

Для справки, сопротивление нагревателя на среднем режиме: R = U² / P = 60² / 135 ≈ 26,7 Ом. На нижней границе мощности (120 Вт) около 30 Ом, на верхней (150 Вт) 24 Ом. Это просто закон Ома, без привязки к ГОСТ 13268-88: тот стандарт нормирует трубчатые ТЭН, к плоским силиконовым нагревателям впрямую не относится.

Где применяется такой нагреватель

Электровелосипеды, самокаты и мотоциклы с LiFePO4 в неотапливаемом гараже
Автономные солнечные системы накопления энергии зимой
Складские тележки, штабелёры и поломоечные машины на улице
Катерные и лодочные аккумуляторные банки
Автодома и кемперы с зимней эксплуатацией

Логика везде одна: разрядная и зарядная ёмкость LiFePO4 резко падает уже при 0°C, а заряжать батарею ниже 0°C производители прямо не рекомендуют. Плоский нагреватель поднимает температуру ячеек до безопасного порога перед стартом заряда.

Что прислать нам для расчёта

Точные размеры площадки под нагреватель: длина, ширина, допустимая толщина пакета
Напряжение питания (12/24/48/60 В DC) и источник: BMS сборки, отдельный блок питания, солнечный контроллер
Нужен ли встроенный термодатчик NTC или термостат с автоматическим отключением
Клеевой слой нужен или нагреватель будет прижиматься рамкой либо хомутом
Тип разъёма на выходных проводах: клеммы, JST-разъём или голые концы под пайку
Рабочий диапазон температур: минимальная зимняя и до какой греть перед отключением

Цены на трубчатые ТЭН можно прикинуть в калькуляторе на price-calculators.vercel.app, но гибких силиконовых нагревателей там нет, это отдельная номенклатура. Стоимость под ваш чертёж считаем в день обращения, обычно в течение часа после получения размеров и напряжения.

Нужен гибкий силиконовый нагреватель под вашу батарею LiFePO4?

Посчитаем размеры, мощность и клеевой слой под ваш чертёж или фото сборки. От 1 шт., срок 7-14 дней.

Оформить заказ

Частые вопросы

Чем гибкий силиконовый нагреватель отличается от трубчатого ТЭНа?

Трубчатый ТЭН представляет собой металлическую трубку с нихромовой спиралью в засыпке периклаза, круглого сечения, работает погружением в жидкость или воздух. Гибкий силиконовый нагреватель устроен иначе: нихромовая нить или лента уложена змейкой между двумя слоями силиконовой резины. Он не погружается, а прижимается или приклеивается к плоской поверхности, в данном случае к боковой стенке батарейной сборки LiFePO4.

Можно ли клеить нагреватель прямо на корпус батареи LiFePO4?

Да, если корпус ровный и выдерживает нагрев до 60-70°C. Клеевой слой: силиконовый скотч на акриловой основе, держит на морозе и вибрации. Если сборку периодически разбирают для обслуживания, лучше заказать нагреватель без клея, под прижимную рамку или хомут.

Какую мощность выбрать: 120 или 150 Вт?

120 Вт хватает для умеренной зимы и утеплённого отсека батареи. 150 Вт берут под открытое размещение и морозы ниже −20°C, чтобы прогрев с 0 до +10°C занимал 15-20 минут, а не 30-40.

Как встроить термодатчик в схему подогрева LiFePO4?

Встроенный NTC-датчик 10 кОм выводится отдельной парой тонких проводов и заводится на вход BMS или отдельного термореле. Логика простая: ниже +5°C нагрев включён, выше +10-15°C отключён, чтобы не греть уже прогретую батарею вхолостую.

Какое напряжение подавать, если BMS даёт 51,2-58,4 В, а не ровно 60?

У 60 В DC нет жёсткой привязки: это один из типовых вариантов намотки. Нагреватель наматываем под фактическое напряжение вашей сборки: пришлите реальный диапазон с BMS (например 51,2-58,4 В для 16S), и сопротивление нити подберём под него, а не подгоняем сборку под нагреватель.

Сколько служит клеевой слой на морозе?

Силиконовый клей на акриловой основе держит адгезию в цикле от −40 до +60°C несколько сезонов без переклейки, если поверхность обезжирена перед монтажом. Резкие перепады температуры и пыль на контактной зоне сокращают срок службы клея быстрее, чем сам мороз.
