Фланцевый ТЭН для масла 50 кВт 380 В: производство по чертежу заказчика

50 кВт, схема звезда на 380 В, ток около 76 А на фазу, шесть ТЭНов по 8,33 кВт на трубке Ø16 мм - вот типовая раскладка под эту мощность в масле. Ваттная нагрузка держится у верхней границы допустимого для масла диапазона (2,5-3,5 Вт/см²), поэтому суммарная активная длина трубки на блок доходит до 33 м. Цена от 76 000 ₽ в стали, срок 7-14 рабочих дней.

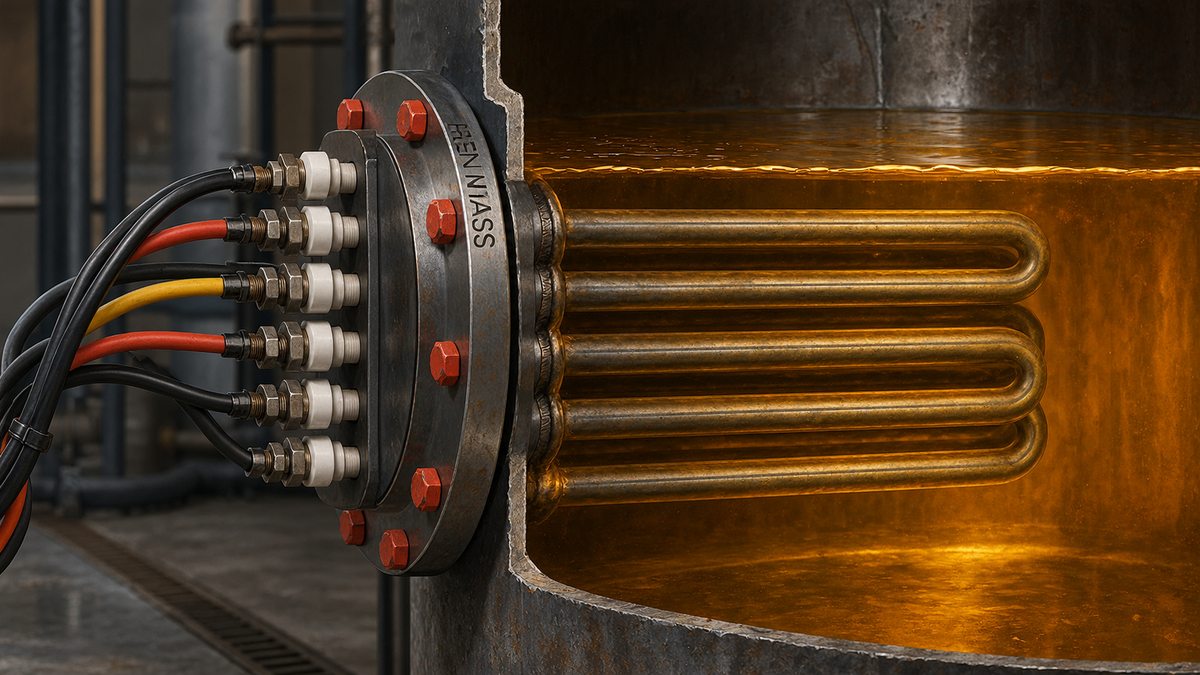

Фланцевый блок в разрезе: шесть трубок погружены в масло, клеммная группа вынесена на сухую сторону фланца.

Что должно быть в чертеже, чтобы мы не угадывали

Фланцевый ТЭН на 50 кВт для масла почти никогда не берут из каталога - готовых типоразмеров под конкретный бак не бывает, потому что у каждого завода-изготовителя маслостанции свой фланец. Присылаете чертёж или фото посадочного места со штангенциркулем, и инженер раскладывает элементы под вашу геометрию, а не под усреднённый размер.

В чертеже или заявке нужны пять вещей: диаметр окружности расположения шпилек и их число (не условное обозначение прохода - у разных заводов на одинаковый проход может стоять разный шаг отверстий), глубина погружной части бака, марка масла и рабочая температура, напряжение с предпочтительной схемой соединения, и место, куда должна смотреть клеммная коробка после монтажа.

Как считаем площадь трубки под 50 кВт в масле

Масло отводит тепло с поверхности трубки в 2-4 раза хуже воды - ниже теплопроводность, слабее конвекция. Если рассчитать трубку на ту же ваттную нагрузку, что и для воды, плёнка масла у стенки перегреется выше объёма вокруг - начнётся коксование, тёмный нагар снизит теплоотдачу ещё сильнее, и ТЭН сгорит за пару месяцев вместо паспортного срока.

Для минерального и трансформаторного масла (до 120 °C) допустимая нагрузка по ГОСТ 13268-88 - 2,5-3,5 Вт/см². Берём трубку Ø16 мм и целимся в q = 3,0 Вт/см², это середина диапазона с небольшим запасом вверх:

S = P / q = 50 000 / 3,0 = 16 667 см² активной поверхности на весь блок.

Площадь трубки S = π·d·L, отсюда суммарная активная длина L = 16 667 / (π·1,6) ≈ 3316 см ≈ 33 м. На блок из шести элементов по 8,33 кВт это 5,5 м трубки на каждый, свёрнутой многоходовым змеевиком, чтобы вписаться в погружную часть бака глубиной до 2 м.

Расчёт по заявке: сколько масла нагреет 50 кВт и за какое время

Для воды мощность считают по формуле P = 0,00116 × V × ΔT / t, где V - объём в литрах, ΔT - перепад температуры, t - время нагрева в часах. У масла коэффициент заметно ниже: плотность около 0,87 кг/л против 1 у воды, а теплоёмкость около 1,9 кДж/(кг·°C) против 4,19 у воды. В сумме ρ·c у масла примерно в 2,5 раза меньше - коэффициент в формуле падает примерно до 0,00046.

Пример из обращения: бак на 3000 литров трансформаторного масла, нужно поднять температуру с 20 до 70 °C (ΔT = 50 °C). Решаем формулу относительно времени:

t = 0,00046 × V × ΔT / P = 0,00046 × 3000 × 50 / 50 ≈ 1,38 ч - около 1 часа 23 минут до рабочей температуры.

Это прикидка без учёта тепловых потерь через стенки бака и неидеальной изоляции - для точного расчёта лучше указать марку масла и конструкцию резервуара в заявке.

Подключение и защита

На 380 В при шести элементах по 8,33 кВт типовая схема - звезда, каждый элемент рассчитан на фазное напряжение 220 В. Ток на фазу - около 76 А (16 667 Вт / 220 В), поэтому клеммную коробку закладывают минимум на 100 А, с болтовыми зажимами под наконечники, а не под обжатые провода без запаса.

Датчик температуры масла ставят в гильзу на корпусе бака, а не внутрь самого ТЭНа - так его можно менять без слива масла. Отдельно нужен аварийный термостат с выходом на пускатель: если циркуляция остановится (забился фильтр, встал насос), блок без защиты поднимет температуру плёнки у трубки выше температуры вспышки масла.

Какую ошибку чаще всего допускают при заказе

Просят нержавейку «на всякий случай», хотя для обычного минерального или трансформаторного масла без присадок и воды хватает углеродистой стали 10. Переплата за AISI 321 там, где достаточно стали, может доходить до двукратной цены блока - при этом ресурс в чистом масле у обеих трубок одинаковый. Нержавейка оправдана, когда масло с сернистыми присадками, с водой или средой ближе к агрессивной - тогда дополнительная стойкость реально нужна, а не для подстраховки.

Что прислать для расчёта

• Чертёж фланца или фото посадочного места со штангенциркулем - диаметр окружности шпилек, их число, толщина фланца
• Глубина погружной части бака и общая компоновка (есть ли перегородки, рубашка)
• Марка масла и рабочий диапазон температур
• Напряжение и предпочтительная схема соединения элементов
• Нужна ли нержавейка или достаточно углеродистой стали
• Фото старого ТЭНа, если меняете сгоревший блок на аналог

Частые вопросы

Похожие темы в блоге: блок ТЭН 10 кВт для подогрева масла, блок ТЭН 50-100 кВт: устройство и подбор.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года.
