Фланцевый ТЭН 60 кВт: как подобрать и заказать

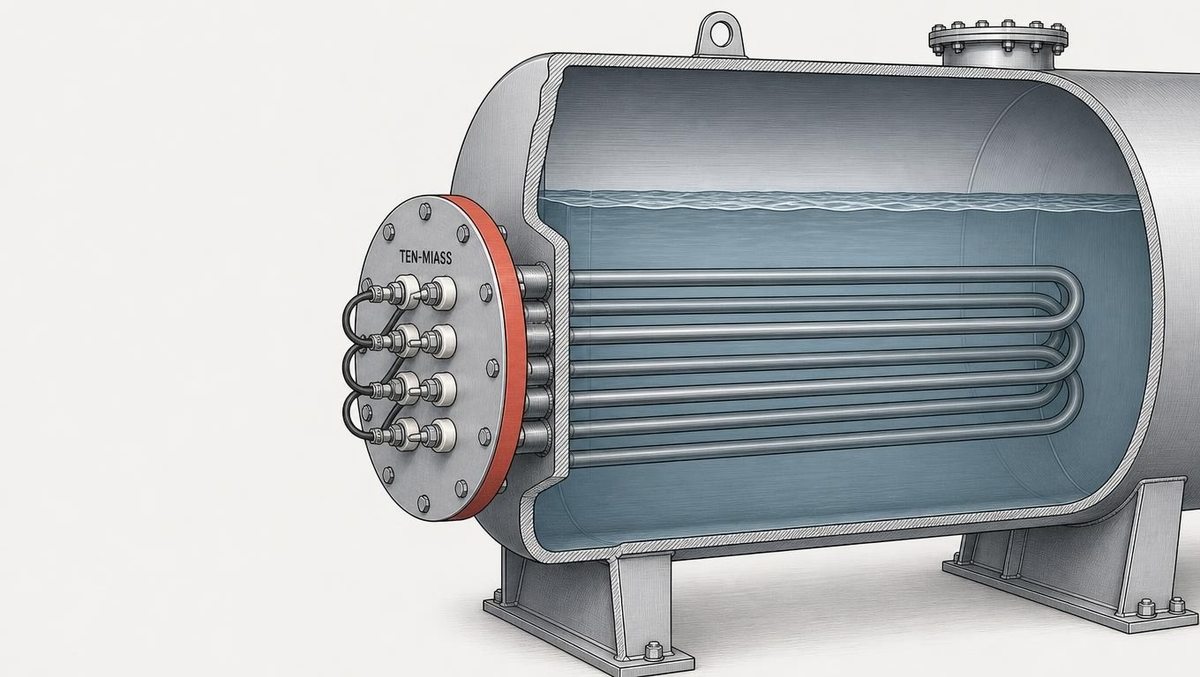

Блок на 60 кВт для промышленного бака почти всегда собирают из 6 трубчатых элементов по 10 кВт на одном фланце Ø133 мм с 6 отверстиями. Такой блок греет бак на 2500 литров с 20 до 60 °C за 2 часа. Цена со стальным фланцем от 70 200 ₽, с нержавеющим от 140 400 ₽, при заказе от 10 шт скидка от 5 %.
Почему мощность блока считают отдельно от напряжения
Блок-ТЭН на 60 кВт собирают из нескольких трубчатых элементов на общем фланце, а не из одного нагревателя. Вопрос «какое напряжение» и вопрос «сколько элементов нужно физически» решаются по-разному. Напряжение и схему соединения (звезда или треугольник) разбирали в статье про фланцевый ТЭН 400 В. Здесь другое: как мощность 60 кВт превращается в конкретную компоновку на фланце под реальный бак.
Бак на 1500-2000 литров и больше нельзя закрыть одним крупным элементом. Он перегреется локально рядом с трубкой, а дальняя от нагревателя зона бака останется холодной. Мощность делят на несколько элементов, чтобы распределить тепло по объёму и не превысить допустимую ваттную нагрузку на оболочку.
Таблица подбора блока по объёму бака
Ориентир при нагреве на 40 °C (например с 20 до 60) за 2 часа. Другое время или перепад температур меняют цифру, считаем по формуле ниже.
| Объём бака | Требуемая мощность | Элементов в блоке | Диаметр фланца |
|---|---|---|---|
| до 800 л | до 18 кВт | 3 × 6 кВт | Ø100 мм, 3 отв. |
| 800–1600 л | 18–37 кВт | 6 × 6 кВт | Ø100 мм, 6 отв. |
| 1600–2800 л | 37–65 кВт | 6 × 10 кВт | Ø133 мм, 6 отв. |
| 2800–5500 л | 65–128 кВт | 9–12 × 10 кВт | Ø159 мм, 9–12 отв. |
| свыше 5500 л | от 128 кВт | 2 и более блоков | 2 × Ø159 мм или больше |
60 кВт попадает в строку 1600-2800 литров: 6 элементов по 10 кВт на фланце Ø133 мм. Это тот же диаметр, на котором на производстве уже собирают одиночные элементы до 12 кВт, так что запас по сечению корпуса есть.
Расчёт на примере: бак 2500 литров
Формула мощности нагрева одна и та же для любого бака: P = 0,00116 × V × ΔT / t, где V (объём в литрах), ΔT (разница температур), t (время нагрева в часах).
Для бака 2500 литров, подогрев с 20 до 60 °C за 2 часа:
P = 0,00116 × 2500 × 40 / 2 = 116 / 2 = 58 кВт
58 кВт округляют до стандартного блока на 60 кВт: 2 кВт запаса уходят на теплопотери через стенки бака и остывание при открытой крышке. Берут блок помощнее, а не точно по расчёту, потому что в реальной эксплуатации бак редко идеально утеплён.
Сколько элементов и какой диаметр фланца
На фланце Ø133 мм с 6 отверстиями элементы по 10 кВт держат ваттную нагрузку около 5 Вт/см², это верхняя граница диапазона для стоячей воды в баке (норма 3-5 Вт/см² по ГОСТ 13268-88). Трубка диаметром 16 мм на мощность 10 кВт при такой нагрузке требует развёрнутой длины около 4 метров.
Прямой трубкой такую длину в компактный блок не вместить, поэтому её гнут шпилькой в два-три прохода. Готовый модуль с клеммами и изоляторами выходит за пределы фланца на 450-600 мм, остальная длина уходит внутрь бака сложенной петлёй.
Что прислать для расчёта блока
- Объём и форма бака (горизонтальный цилиндр, вертикальная ёмкость, прямоугольный короб)
- Посадочное место: диаметр фланца или патрубка, количество и шаг отверстий, если уже установлены
- Материал стенки бака и среда внутри: вода, масло, щёлочь, кислота
- Напряжение и схема сети: однофазная или трёхфазная, звезда или треугольник
- Желаемое время нагрева и перепад температур
- Фото старого блока, если меняете вышедший из строя
Цена блочного ТЭНа на 60 кВт
Блок на 60 кВт со стальным фланцем стоит от 70 200 ₽. С нержавеющим фланцем (под воду, пар, пищевые и слабоагрессивные среды) от 140 400 ₽. При заказе от 10 блоков скидка от 5 %, от 20 блоков от 9 %, от 50 блоков от 15 %. Цены при закупке от 10 шт, точный расчёт по чертежу бака в день обращения.
Нужен блок ТЭН на 60 кВт под конкретный бак?
Пришлите объём, посадочное место и напряжение, рассчитаем компоновку и цену в день обращения.
