Фланцевый ТЭН 4 кВт: изготовление на заказ по вашим размерам

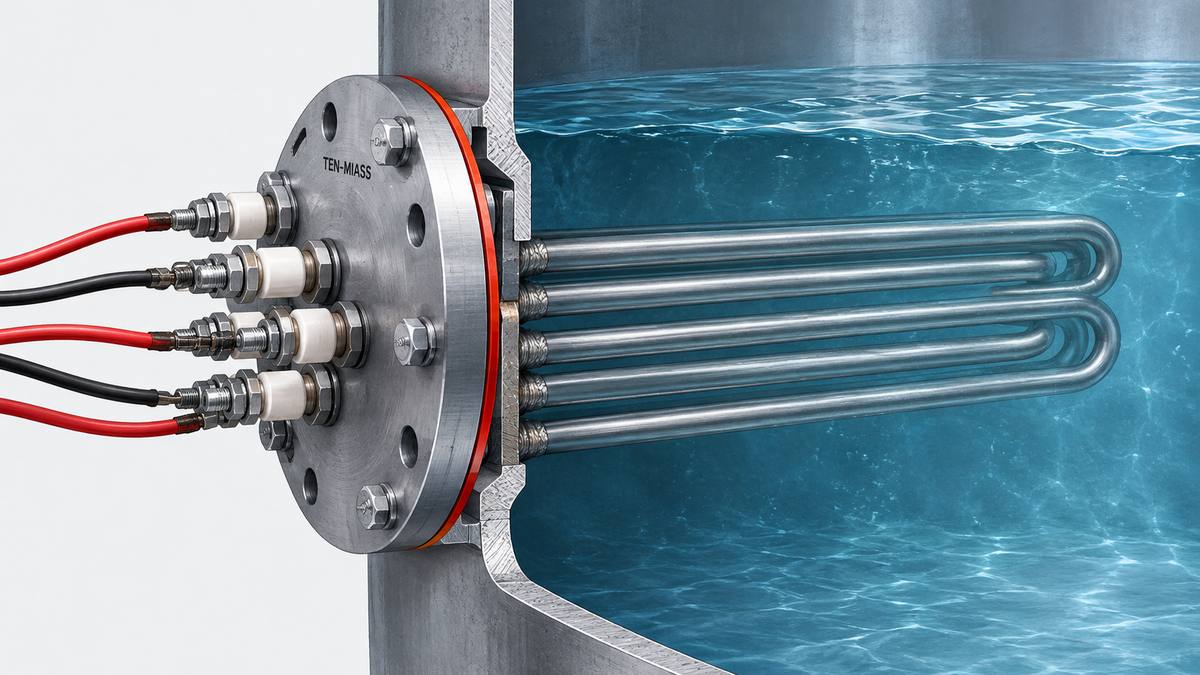

Фланцевый блок-ТЭН на 4 кВт при 220 В: это 2-4 трубчатых нагревателя, сваренных на одном фланце. Сопротивление между вводными клеммами должно лежать в коридоре 11,52-13,44 Ом (ГОСТ 13268-88, допуск мощности +5/-10 % от 4000 Вт). Цена от 4680 ₽ за блок в стали, от 9360 ₽ в нержавейке AISI 304. Главное при заказе: не мощность, а точный замер фланца: диаметр, число и диаметр отверстий, межосевое расстояние.
Откуда коридор 11,52-13,44 Ом
Считается через закон Ома для мощности: R = U² / P. ГОСТ 13268-88 нормирует допуск по мощности, +5 % сверху и −10 % снизу от номинала, а сопротивление уже пересчитывается из него. Для блока на 4000 Вт это 4200-3600 Вт.
Подставляем крайние значения:
R = 220² / 4200 = 48 400 / 4200 = 11,52 Ом (верхняя граница мощности)
R = 220² / 3600 = 48 400 / 3600 = 13,44 Ом (нижняя граница мощности)
Коридор несимметричный, потому что сам допуск мощности несимметричен. Если мультиметр на холодном блоке показывает что-то между 11,5 и 13,5 Ом: блок исправен. Меньше 11,5: межвитковое замыкание в одной из трубок, больше 13,5: частичное выгорание нихрома или окисление контакта под клеммой.
Параметры фланца, которые определяют конструкцию блока
Мощность в блоке вторична. Первична геометрия фланца: именно по ней блок либо встаёт на бак, либо нет.
| Параметр | Типовые значения для 4 кВт |
|---|---|
| Диаметр фланца | 76-130 мм, по диаметру горловины бака |
| Количество крепёжных отверстий | 4, 6 или 8: кратно числу трубок плюс запас на крепёж |
| Межосевое расстояние (диаметр окружности отверстий, PCD) | 62-110 мм |
| Диаметр отверстия под болт | 9-11 мм (под М8-М10) |
| Количество трубок в блоке | 2-4 шт: 2×2 кВт или 4×1 кВт, зависит от диаметра трубки |
| Материал прокладки | силикон / EPDM для воды до 100 °C, паронит ПОН для масла и температур выше 150 °C |
Если у вас овальный или прямоугольный фланец, присылайте замеры в любом виде: под нестандартную форму делаем индивидуальную заготовку.
Как подобрать мощность по объёму бака
Формула та же, что для одиночного ТЭНа: P = 0,00116 × V × ΔT / t, где V: объём в литрах, ΔT: разница температур в °C, t: время нагрева в часах.
Пример: бак на 150 литров, нужно поднять температуру с 15 до 60 °C (ΔT = 45) за 2 часа.
P = 0,00116 × 150 × 45 / 2 = 0,174 × 45 / 2 = 7,83 / 2 = 3,92 кВт
Расчёт даёт 3,92 кВт: это мощность без потерь, то есть идеальный случай для идеально утеплённого бака. У реального бака без теплоизоляции часть тепла уходит в стенки и воздух, поэтому на практике к расчётной цифре добавляют 10-15 % запаса. 3,92 кВт с запасом округляются до 4 кВт: бак нагреется за заявленные 2 часа, а не за 2,5.
Частая ошибка: фланец «на глаз»
Заказывают блок-ТЭН по приблизительным размерам: назвали диаметр фланца и мощность, забыли про число отверстий и межосевое расстояние. Блок приезжает, диаметр совпадает, а отверстия не совпадают: на старом фланце 6 отверстий под М8 с шагом по окружности 85 мм, а в блоке сделали 4 отверстия под М10 с шагом 76 мм. Монтажник на месте либо рассверливает фланец бака заново, либо варит переходное кольцо: то и другое время и деньги сверх цены блока.
Один замер решает проблему целиком: сфотографировать фланец вместе с линейкой или рулеткой, посчитать отверстия, замерить расстояние между центрами двух противоположных отверстий. Как правильно замерить фланец для блока: отдельная статья с фото-примерами.
Что прислать для расчёта
- Эскиз или фото фланца с размерами: диаметр фланца, количество и диаметр отверстий
- Межосевое расстояние (диаметр окружности крепёжных отверстий, PCD)
- Материал бака: углеродистая сталь, нержавейка, эмалированный бак
- Напряжение сети: 220 В однофазное или 380 В
- Объём бака и желаемый перепад температуры, если точной мощности пока нет: посчитаем сами
- Среда нагрева: вода, масло, агрессивная жидкость: от этого зависит материал трубок и прокладки
Где применяется фланцевый блок 4 кВт
- Водонагревательные баки на 100-200 литров в автономных системах ГВС
- Промышленные ёмкости для подогрева технологических жидкостей
- Бойлеры с фланцевым креплением взамен вышедшего из строя нагревателя
- Малые котельные установки и тепловые узлы небольшой мощности
Нужен фланцевый блок-ТЭН 4 кВт под ваш бак?
Присылайте фото фланца с размерами: рассчитаем конфигурацию и цену в день обращения.
Оформить заказСколько стоит фланцевый блок-ТЭН 4 кВт
От 4680 ₽ за блок в корпусе из углеродистой стали, от 9360 ₽ в нержавейке AISI 304: её берём для воды и пара, сталь: для масла и сухих сред. Цены уровня «норма» по калькулятору на сайте, при заказе от 10 шт скидка 5 %, от 20 шт: 9 %, от 50 шт: 15 %. Точный расчёт: после замера фланца, в день обращения.
