Блок ТЭН с резьбой G2 на 15 кВт: как подобрать головку под бак и не ошибиться с мощностью
G2 обозначает 2 дюйма трубной резьбы на головке блока. Через неё выводится сразу группа петель: обычно 6 веток по 2,5 кВт или 3 ветки по 5 кВт на фланце. Такую головку ставят на баки водонагревателей, буферные ёмкости отопления и промышленные котлы объёмом от 200 литров, где штуцер уже приварен заводом. Ниже разобран расчёт ваттной нагрузки, выбор материала и две цены по калькулятору.

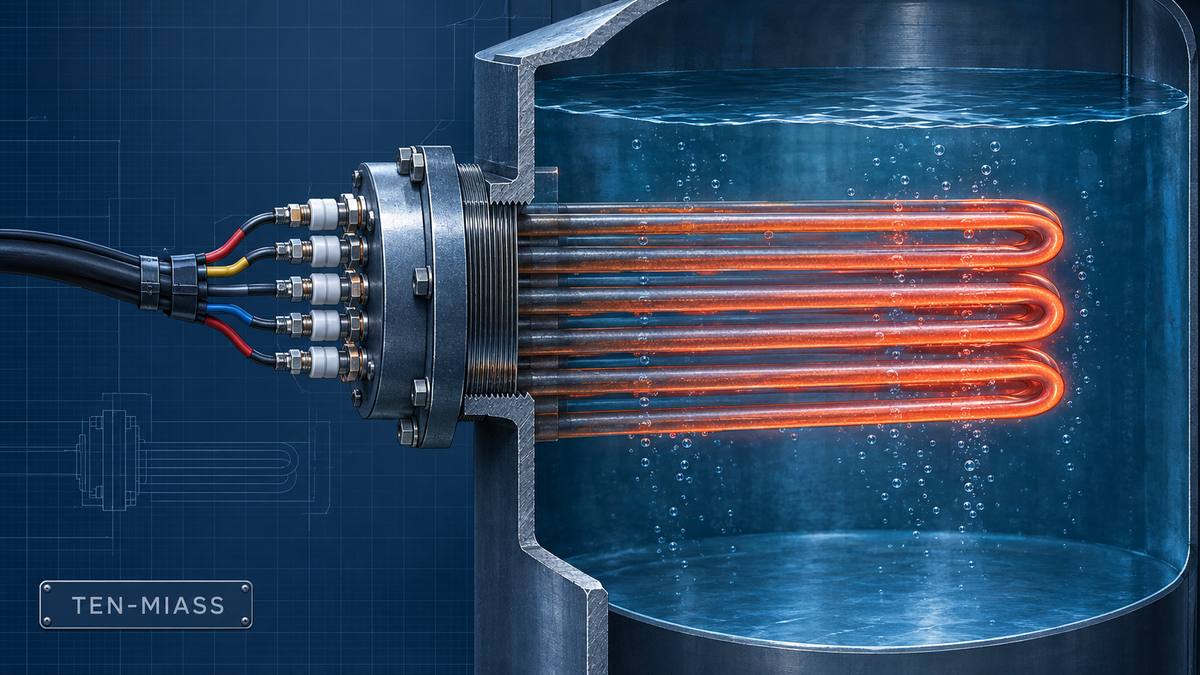

Блок на резьбе G2: ветки полностью под водой, клеммы и изоляторы снаружи фланца.
Для каких баков и котлов нужна резьба G2
Резьба на головке блока определяет размер готового отверстия в ёмкости, а не мощность нагревателя. G2 (BSPP, наружный диаметр около 59,6 мм) встречается на:
- буферных ёмкостях и бойлерах косвенного нагрева от 200 л, где штуцер под блок приваривают сразу при изготовлении бака;
- промышленных электрокотлах отопления 10–30 кВт;
- баках подогрева воды в мойках, банных комплексах, молочных танках;
- ёмкостях подогрева масла и технологических жидкостей, где нужна группа параллельных веток вместо одной петли.
Через штуцер G1/2″ (мелкая резьба одиночного ТЭНа) группу из трёх-шести трубок физически не вывести: диаметр головки не позволяет разместить несколько изоляторов и контактных стержней. Поэтому блок-ТЭН всегда идёт на крупной резьбе: G1.5″, G2″, G3″ или на фланце M48, M56, M64.
| Резьба | Наружный диаметр | Веток Ø10 мм (типово) | Где применяется |
|---|---|---|---|
| G1.5″ | ~47,8 мм | 3–4 | малые буферные ёмкости, бойлеры 100–150 л |
| G2″ | ~59,6 мм | 6 | баки 200–500 л, электрокотлы отопления, мойки |
| G3″ | ~87,9 мм | 9–12 | промышленные котлы, крупные ёмкости от 500 л |
Цифры в третьей колонке ориентировочные, для типового диаметра трубки 10 мм. Конкретное число веток всегда считают под нужную мощность одной петли и допустимую ваттную нагрузку. Брать максимум из головки без расчёта нельзя: трубка короче минимума перегреется.
Расчёт ваттной нагрузки для блока 15 кВт
Блок на 15 кВт через G2 обычно собирают из 6 веток по 2,5 кВт, так каждая ветка остаётся в разумных пределах по теплосъёму. Ваттная нагрузка по ГОСТ 13268-88 считается как q = P / (π · d · L): P это мощность одной ветки, d это диаметр трубки, L это погружённая (активная) длина.
Данных по диаметру трубки для этого блока нет, поэтому для расчёта взят типовой диаметр трубки 10 мм, он стандартный для блок-ТЭНов этого класса мощности.
Ветка 2,5 кВт, диаметр 10 мм, погружённая длина 800 мм:
S = π × 1,0 см × 80 см = 251 см²
q = 2500 / 251 ≈ 9,9 Вт/см²
Для проточной воды с циркуляцией норма 8–12 Вт/см², значение укладывается. Для стоячей воды в баке без насоса норма ниже, 3–5 Вт/см², и те же 800 мм дадут перегрузку почти вдвое: оболочка перегреется, периклаз внутри начнёт спекаться быстрее.
Отсюда правило: если в баке нет циркуляции (насос, конвекция через змеевик), для той же мощности ветки нужна трубка от 1500 мм, либо мощность на ветку снижают до 1,5–1,8 кВт и увеличивают число петель. Готовый блок «на 15 кВт» без проверки, в каком баке он будет стоять, частая причина, что нагреватель выгорает через полгода вместо заявленных лет работы.
Материал оболочки и цена
Материал выбирают по среде, не по бюджету заранее. Переплата за нержавейку там, где хватает стали 10, не окупается, и наоборот: сталь 10 в воде ржавеет за сезон.
| Материал | Среда | Цена блока 15 кВт, G2, норма |
|---|---|---|
| Сталь 10 (углеродистая) | сухой воздух, масло, сушильные шкафы | от 17 550 ₽ |
| AISI 304 (08Х18Н10) | вода, пар, нейтральные жидкости | от 35 100 ₽ |
| AISI 321 (08Х18Н10Т) | хлориды, агрессивная химия, повышенная t | от 35 100 ₽ + надбавка за марку |
Это расчёт калькулятора при закупке от 10 шт. Для заказа от 1 штуки и под конкретный чертёж стоимость считаем отдельно после получения размеров фланца и погружённой длины.
Пример из практики: замена без чертежа
В баке мойки стоял блок-ТЭН на 15 кВт с резьбой G2. Вышел из строя один из шести выводов, заводская маркировка стёрлась, чертежа не было. По фото штуцера и остатков блока восстановили: диаметр фланца соответствует G2 (значит резьбу не меняем), 6 веток по 2,5 кВт, оболочка AISI 304, на корпусе остался характерный матовый оттенок нержавейки, а не оцинковки. Новый блок изготовили по этим размерам, не трогая бак и не рассверливая штуцер.
Что прислать для расчёта
- Фото штуцера на баке или диаметр резьбы (рулеткой по наружному диаметру витка, у G2 это ~59,6 мм)
- Требуемую мощность и напряжение (220 или 380 В, схема звезда/треугольник)
- Среду нагрева: вода стоячая, вода с циркуляцией, масло, воздух
- Желаемую погружённую длину или глубину бака в месте установки
- Материал оболочки, если известен, либо фото старого блока для сверки
