Блок ТЭН резьба G1 6,0 кВт: подбор параметров, цена и сроки
Блок ТЭН на резьбе G1 держит мощность до 6 кВт, если она разложена минимум на три трубки по 2 кВт каждая и подключена звездой на 380 В. Одна толстая трубка на всю мощность в корпус G1 физически не встанет: ваттная нагрузка выйдет за предел 3-5 Вт/см² для стоячей воды в баке. Цена блока по прайсу «норма» - от 7020 ₽ в чёрной стали, от 14040 ₽ в нержавейке AISI 304. Срок изготовления по чертежу - 7-14 рабочих дней.

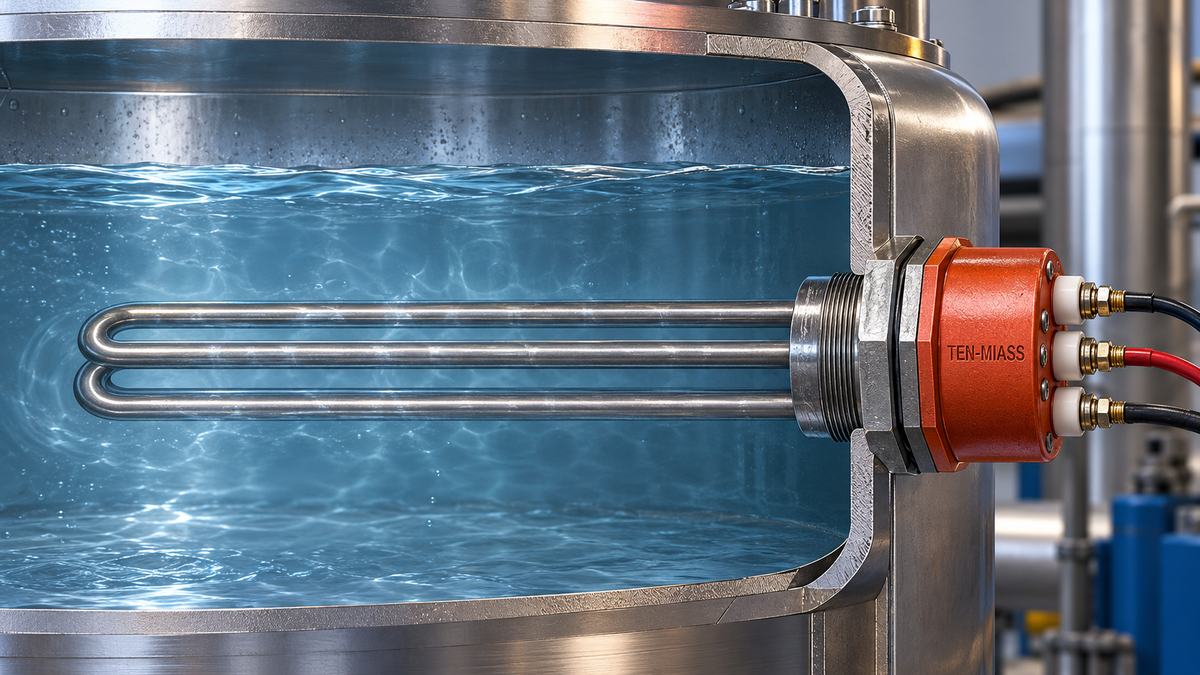

Блок из трёх трубок в разрезе бака: рабочая часть под водой, клеммы и провода - на сухой стороне, за резьбой G1.
Сколько мощности держит резьба G1
До 6 кВт - такой практический потолок у блока на дюймовой резьбе G1 (наружный диаметр 33,2 мм). Выше 6 кВт корпус резьбы уже не даёт разместить нужное число трубок без превышения ваттной нагрузки, и под такие мощности делают резьбу покрупнее - G 5/4 (42 мм) или G 6/4 (48 мм). На G1 чаще всего собирают блоки с суммарной мощностью 3-6 кВт.
Блок ТЭН (ТЭНБ по обозначению) - это несколько трубчатых нагревателей на общей головке, в отличие от одиночного ТЭНа, который редко делают выше 1-3 кВт. Устройство и параметры такой сборки подробно разобраны в статье про блок ТЭНБ.
Почему нельзя поставить одну толстую трубку
Потому что ваттная нагрузка на оболочку резко превысит допустимую для воды в баке. Ваттная нагрузка - это мощность, снимаемая с квадратного сантиметра поверхности трубки, по ГОСТ 13268-88 для стоячей или слабо циркулирующей воды в баке она должна укладываться в 3-5 Вт/см². Трубка не резиновая: запихнуть 6 кВт в одну трубку разумной длины - значит сжечь её за несколько часов работы.
Как считается ваттная нагрузка - пример с цифрами
Формула простая: q = P / (π·d·L), где P - мощность трубки в ваттах, d - диаметр, L - длина рабочей части, оба размера в сантиметрах.
q = 6000 / (3,14 × 1,3 × 40) = 6000 / 163 = 36,8 Вт/см²
Это почти в восемь раз выше верхней границы 5 Вт/см². На такой нагрузке оболочка перегревается, магнезитовая засыпка внутри трескается от термоудара, а накипь на раскалённом металле не откладывается ровным слоем, а обугливается и шелушится.
q = 2000 / (3,14 × 1,3 × 100) = 2000 / 408 = 4,9 Вт/см²
Уже в пределах нормы, хотя у самой верхней границы диапазона. Если вода в баке циркулирует плохо или греется выше 80 °C, разумнее взять четыре трубки по 1,5 кВт - запас по нагрузке будет заметно больше, а температура оболочки ниже.
Таблица параметров блока 6 кВт на резьбе G1
| Параметр | Значение | Почему именно так |
|---|---|---|
| Число трубок | 3 по 2 кВт | ваттная нагрузка укладывается в 3-5 Вт/см² для воды в баке |
| Диаметр трубки | 13 мм | стандарт для блоков под резьбу G1, толще уже не входит |
| Активная длина | ~1000 мм в развёртке, посадка 300-350 мм | трубка согнута зигзагом, иначе не влезет в бак |
| Материал оболочки | сталь 10 или AISI 321 (08Х18Н10Т) | нержавейка - под жёсткую или агрессивную воду |
| Схема подключения | звезда, 380 В | снижает ток на фазу до 9,1 А вместо 27,3 А на 220 В |
| Резьба корпуса | G1 (33,2 мм) | также делаем G 3/4, G 5/4, G 6/4, G2 под чертёж бака |
Схема подключения: звезда на 380 В
Три трубки блока 6 кВт подключаются звездой: каждая висит на своей фазе, ноль общий. Фазное напряжение на каждой трубке - 220 В, ток на фазу - 2000 / 220 = 9,1 А. Сопротивление одной трубки по R = U²/P: 220² / 2000 = 24,2 Ом, с допуском ГОСТ по мощности +5/-10 % коридор сопротивления - 23,1-26,9 Ом. Если мультиметр показывает число за пределами этого коридора, элемент уже деградировал.
Собрать блок на 220 В однофазно тоже можно: тогда весь ток 6000 / 220 = 27,3 А идёт по одному проводу, нужен кабель от 6 мм² и автомат от 32 А. На цеховых баках так делают редко - три фазы обычно уже заведены на щит, и звезда сразу даёт запас по проводке. Подробный разбор схем звезда и треугольник с расчётом тока и сопротивления - в статье про подключение блока ТЭНов.
Цена блока ТЭН 6 кВт на резьбе G1
По прайсу «норма»: от 7020 ₽ за блок в чёрной стали, от 14040 ₽ в нержавейке AISI 304. Разница в цене - это толщина кошелька под коррозию: сталь 10 держит воздух, масло и мягкую воду без агрессии, нержавейка нужна там, где вода жёсткая, с хлоридами, или среда пищевая. Цены указаны при закупке от 10 шт. Точный расчёт под конкретный чертёж и материал - по фото или эскизу, в день обращения.
Что прислать для точного расчёта
- Эскиз или фото бака с посадочным местом под резьбу
- Диаметр и шаг резьбы - если чертежа нет, замерить штангенциркулем или прислать фото со штангенциркулем на резьбе
- Среду внутри бака (вода, масло, воздух) и рабочую температуру
- Напряжение питания - однофазное 220 В или трёхфазное 380 В
- При замене сгоревшего блока - фото маркировки и самого блока, характер неисправности (обрыв или короткое замыкание)
Нужен блок ТЭН под вашу резьбу и бак?
Сделаем по размерам посадочного места, материалу оболочки и напряжению. От 1 шт., срок 7-14 дней.
