Блок ТЭН для селитры: нержавейка AISI 321 вместо чёрной стали
Расплав селитры (нитрат калия и натрия) для термических ванн разогревают до 150-450°C, и в этом диапазоне он ведёт себя как окислитель, а не нейтральная жидкость. Чёрная сталь в таком расплаве корродирует за несколько месяцев, и первыми летят сварные швы на фланце блок-ТЭНа. Поэтому оболочку и фланец делаем из нержавейки AISI 321 (08Х18Н10Т), на хлоридные примеси берём 316. Блок 6 кВт в нержавейке стоит около 14 040 ₽ при партии от 10 шт, это вдвое дороже чёрной стали, но для этой среды чёрная сталь и не вариант.
Что такое блок-ТЭН для расплава селитры
Блок-ТЭН собирают из нескольких трубчатых нагревательных элементов, сваренных на одном общем фланце, который крепится в стенку или крышку ванны. Для термической ванны с расплавом селитры такая конструкция даёт нужную мощность без одного длинного элемента: 3-6 трубок по 1,5-3 кВт распределяют тепло по объёму бака равномернее, чем один мощный ТЭН, и меньше локально перегревают расплав у входа.

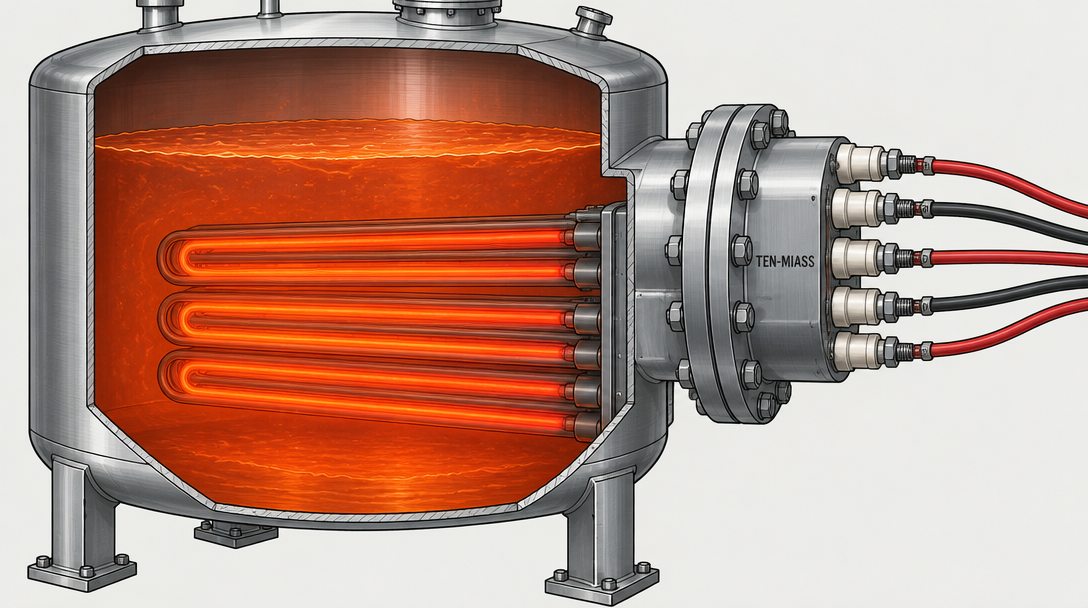

Погружают только трубчатую часть. Клеммная колодка, керамические изоляторы и провода остаются на сухой стороне фланца, вне контакта с расплавом. Контакт клемм с горячей солью разъедает соединение и провоцирует короткое замыкание раньше, чем выйдет из строя сама спираль.
Почему чёрная сталь не выдерживает расплав селитры
Чёрная сталь не держит контакт с горячим нитратным расплавом: металл окисляется объёмно, а в зоне сварных швов и на кромке фланца это происходит быстрее, чем на ровной трубке. Причина в самой сварке: нагрев при сварке меняет структуру металла у шва, и именно там коррозия находит слабое место первой. На блок-ТЭНе таких швов несколько: каждая трубка приварена к фланцу отдельно, и каждый шов становится точкой риска.
| Материал оболочки и фланца | Поведение в расплаве селитры | Рекомендация |
|---|---|---|
| Чёрная сталь (сталь 10) | Окисляется расплавом, первыми разрушаются сварные швы и кромка фланца, течь за несколько месяцев непрерывной работы | Не ставить |
| AISI 321 (08Х18Н10Т) | Титан стабилизирует структуру шва, стойкость к межкристаллитной коррозии при длительном нагреве | Материал по умолчанию до 450°C |
| AISI 316 / 316L | Тот же уровень стойкости к нитрату плюс запас по хлоридным примесям в составе | Альтернатива, если есть хлориды или настаивает технолог |
| Incoloy / жаростойкий никелевый сплав | Нужен выше 450-500°C, где нитрат разлагается на нитрит и расплав становится более окислительным | Только по чертежу и ТЗ, не по калькулятору |
Что выбрать для селитры: AISI 321 или AISI 316
По умолчанию ставим AISI 321 (08Х18Н10Т): для рабочего диапазона 150-450°C этой стали хватает с запасом, и она же держит сварные швы блок-ТЭНа без межкристаллитной коррозии при долгой непрерывной работе ванны. AISI 316/316L предлагаем как альтернативу, если в составе селитры есть хлоридные примеси или если материал прямо требует технолог заказчика. Для чистого нитратного расплава переплата за 316 обычно не оправдана.
Титан в этом случае не ставим: он нужен под хлориды и кислоты, а для нитратного расплава преимущества не даёт и стоит заметно дороже 321.
Во сколько обходится экономия на материале
Экономия на чёрной стали оборачивается новым блок-ТЭНом через несколько месяцев и простоем ванны на время замены. Расплав селитры не прощает компромиссов с материалом: он работает сутками, контактирует со всей погружённой поверхностью сразу, и слабое место обязательно найдётся. Чаще всего это сварной шов у фланца, который начинает подтекать первым.
Разница в цене между чёрной сталью и нержавейкой на старте заказа выглядит существенной, почти в два раза. Но чёрная сталь для селитры не служит годами, она служит до первой течи. Пересчитывать стоимость демонтажа, новой заготовки и простоя оборудования клиенту приходится уже после поломки, а не до заказа.
Пример расчёта: сколько стоит блок-ТЭН для селитры из нержавейки
Закупочная цена блок-ТЭНа считается по формуле: закуп = мощность (кВт) × 500 × коэффициент фланца, где коэффициент фланца равен 1 для чёрной стали и 2 для нержавейки. Отпускная цена «норма» равна закуп × 2,34.
| Мощность | Материал | Закуп | Цена «норма» |
|---|---|---|---|
| 6 кВт | Чёрная сталь | 3 000 ₽ | 7 020 ₽ |
| 6 кВт | Нержавейка AISI 321 | 6 000 ₽ | 14 040 ₽ |
| 12 кВт | Чёрная сталь | 6 000 ₽ | 14 040 ₽ |
| 12 кВт | Нержавейка AISI 321 | 12 000 ₽ | 28 080 ₽ |
Для селитры из этой таблицы реально работают только строки с нержавейкой: чёрная сталь здесь приведена для сравнения, а не как вариант заказа. Цена при закупке от 10 шт. Точный расчёт по чертежу и фото в день обращения.
Что прислать для точного расчёта
- Состав расплава: нитрат калия и натрия, есть ли хлоридные примеси
- Рабочая температура и диапазон нагрева ванны
- Объём или масса расплава в баке
- Напряжение сети и допустимый ток на линии
- Посадочный фланец: диаметр, число трубчатых элементов, их расположение
- Чертёж или фото старого блок-ТЭНа, если ищете замену
Нужен блок-ТЭН для расплава селитры по вашему фланцу?
Посчитаем мощность, подберём AISI 321 или 316 под состав ванны. От 1 шт., изготовление 7-14 дней.
