ТЭН для нагрева селитры: производство по чертежу заказчика

142-220°C: в этом диапазоне плавится техническая селитра, которую используют как теплоноситель в термических ваннах. Рабочий нагрев обычно ведут до 450°C, реже выше. Это смесь нитратов калия и натрия, а не аммиачная селитра-удобрение. Путать их при заказе ТЭНа опасно. Дальше о том, как считаем мощность, какой материал ставим и куда выносим контакты.

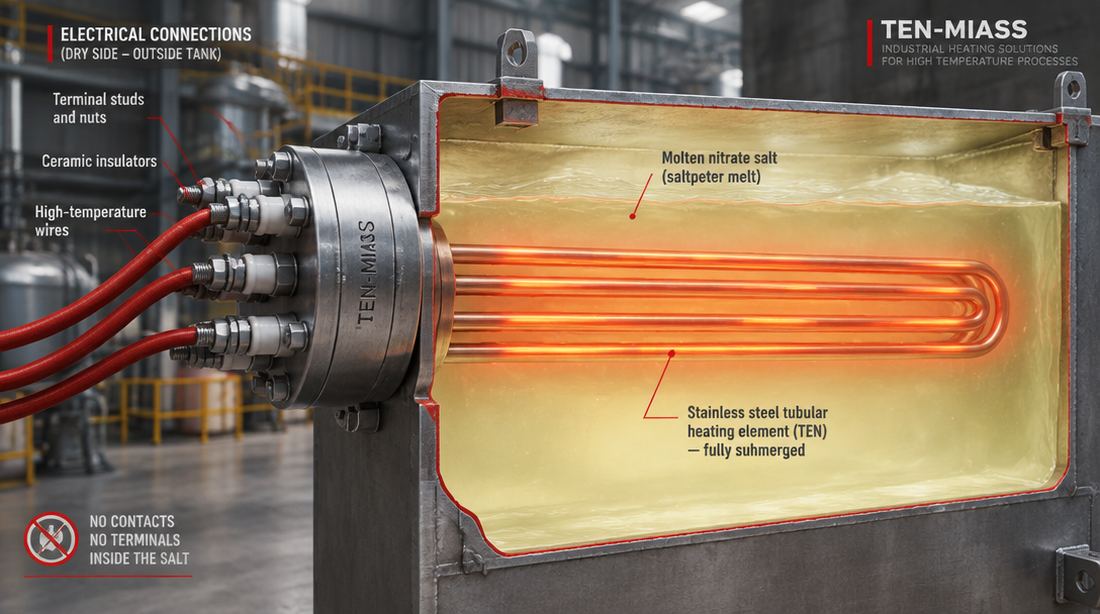

Трубка ТЭНа полностью в расплаве, клеммы и изоляторы вынесены на сухую сторону фланца

Что такое селитра-теплоноситель и чем она отличается от удобрения

У технической селитры для термических ванн нет фиксированного состава. Это всегда эвтектическая смесь нитратов, и чаще встречаются два варианта: тройная смесь нитрата калия, нитрита натрия и нитрата натрия (классика для закалочных и отпускных ванн), и бинарная смесь нитрата калия с нитратом натрия в равных долях, которую в солнечной энергетике называют «солнечной солью». У каждой свой состав, своя температура плавления и свой рабочий верх.

Диапазон рабочих температур по составу

Выше 450-500°C нитрат начинает термически разлагаться: часть переходит в нитрит с выделением кислорода. Расплав становится более окислительным, растёт нагрузка на металл оболочки. Если заказчику нужна ванна на 500°C и выше, материал ТЭНа и режим работы обсуждаем отдельно, а не берём типовую нержавейку.

Как считаем мощность ТЭНа под конкретную ванну

Базовая формула через теплоёмкость расплава: Q = m × c × ΔT, где m: масса соли в кг; c: удельная теплоёмкость, для нитратных смесей около 1,5 кДж/кг·К; ΔT: на сколько градусов нужно поднять температуру.

Пример: ванна на 200 кг расплава, нагрев с 20°C до 300°C за 2 часа.

Q = 200 × 1,5 × 280 = 84 000 кДж = 84 МДж

Делим на время в секундах (2 часа = 7200 с): P = 84 000 000 / 7200 ≈ 11 700 Вт. Это чистая мощность на нагрев самого расплава, без учёта тепла, уходящего через стенки бака и изоляцию. На практике закладываем запас 20-30%. Для примера выше это даёт рабочую мощность порядка 14-15 кВт, которую разбиваем на несколько ТЭНов.

Ваттная нагрузка по ГОСТ 13268-88

Мощность нельзя просто впихнуть в один длинный ТЭН: у каждой погружной поверхности есть предел, сколько тепла она может отдать среде без локального перегрева и ускоренной коррозии. Это ваттная нагрузка: q = P / (π × d × L), где d: диаметр трубки; L: длина погружённого (активного) участка.

Пример: ТЭН диаметром 14 мм, активная длина 700 мм, мощность 2,5 кВт.

q = 2500 / (3,14 × 0,014 × 0,7) ≈ 2500 / 0,0308 ≈ 81 200 Вт/м² ≈ 8,1 Вт/см²

Для расплавов нитратной селитры это рабочий уровень. Расплав неплохо отводит тепло конвекцией, сравнимо с водой. На практике держим нагрузку в пределах 6-10 Вт/см², не выше: перегрев поверхности трубки ускоряет и коррозию оболочки, и термическое разложение соли у стенки.

Для ванны на 14-15 кВт из примера выше это означает не один мощный ТЭН, а 5-6 элементов по 2,5 кВт, распределённых по площади бака.

Коридор сопротивления для проверки мультиметром

ГОСТ 13268-88 нормирует допуск по мощности: +5% / −10% от номинала. Через R = U²/P коридор получается несимметричным. Для ТЭНа 2,5 кВт на 220 В:

• Мощность в допуске: 2250-2625 Вт
• Сопротивление в допуске: 18,4-21,5 Ом

Если при приёмке партии мультиметр показывает значение вне этого коридора, элемент бракуют ещё до монтажа в ванну.

Материал оболочки: нержавейка AISI 321 или расчёт под задачу

В рабочем диапазоне до 450°C нержавеющая сталь AISI 321 (08Х18Н10Т) держит контакт с нитратным расплавом без ускоренной коррозии. Это наш материал по умолчанию для таких заказов. Титан-стабилизированная сталь устойчива к межкристаллитной коррозии при длительном нагреве, что здесь важно: ванна работает сутками, а не разово.

Титан в этом случае не ставим. Его используем под хлориды и кислоты, а не под нитратные расплавы: там он не даёт преимущества и стоит заметно дороже. Для температур выше 450-500°C, где нитрат активно разлагается, обычно переходят на жаростойкие никелевые сплавы (Incoloy и подобные). Такой ТЭН в калькуляторе не посчитать, цену и материал определяем по чертежу и техническому заданию индивидуально^*.

Куда выносить контакты

Погружают только трубчатую часть ТЭНа. Клеммная колодка, керамические изоляторы и провода остаются на сухой стороне фланца, вне контакта с расплавом. Причина простая: контакт клемм с горячей солью разъедает металл соединения и провоцирует короткое замыкание задолго до того, как откажет сама нагревательная спираль. При проектировании ванны сразу закладываем длину сухого участка трубки под фланец и герметичный переход, чтобы расплав физически не мог подняться выше уровня погружения.

Что прислать для расчёта

• Состав и масса расплава (или объём бака и плотность соли)
• Рабочая температура и требуемое время разогрева
• Напряжение сети (220 В или 380 В) и допустимый ток на линии
• Посадочный узел: диаметр фланца, резьба, глубина погружения
• Фото или чертёж старого ТЭНа, если ищете замену

Частые ошибки при заказе

Самая частая ошибка: путают ваттную нагрузку с общей мощностью и ставят один длинный ТЭН вместо нескольких коротких. Длинная трубка на всю мощность ванны локально перегревается у входа тепла и быстрее выходит из строя, чем связка из 4-6 элементов той же суммарной мощности. Вторая по частоте ошибка: заказывают материал «как для воды», хотя рабочая температура ванны выше 450°C. Нержавейка 321 в таком режиме прослужит заметно меньше расчётного срока.

Частые вопросы

* Расчёт по ценам за пределами калькулятора https://price-calculators.vercel.app/ (уровень «норма», закупка от 10 шт.). Для высокотемпературных сплавов калькулятор не применим, цену считаем по чертежу.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
