Блок ТЭН для пищевого производства: какой материал и шов выбрать
Санитарный контроль пищевого производства не пропускает блок ТЭН только по заявке «из нержавейки». Нужна конкретная марка - аустенитная AISI 304 или 316, не ферритная 430 и не окрашенная чёрная сталь. Второе требование - качество сварного шва: зазоры и поры там, где скапливается продукт, бракуют партию на любой мойке CIP.

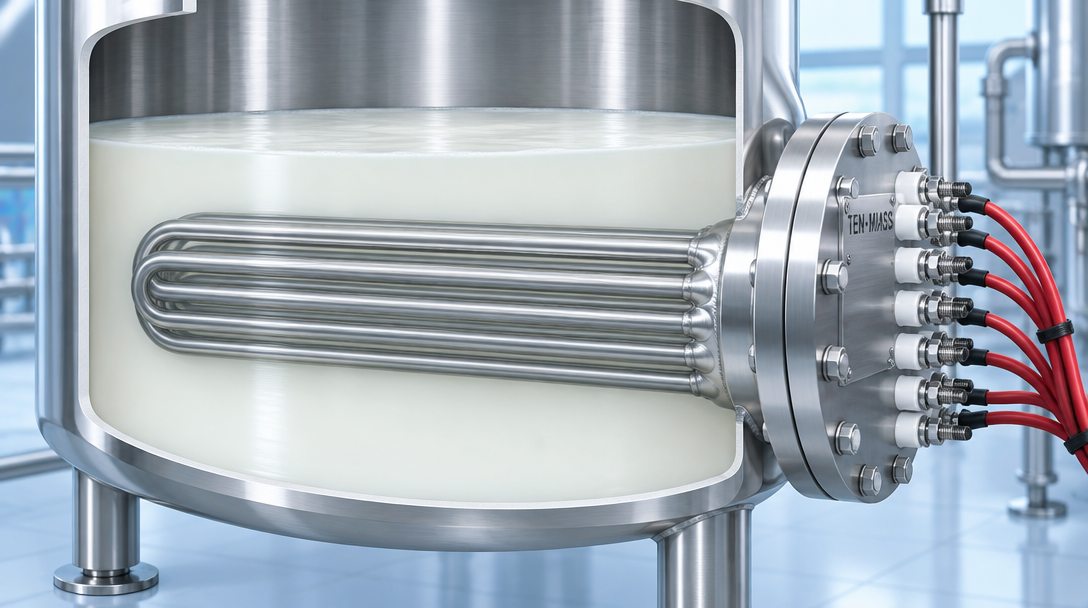

Блок ТЭН в разрезе пищевой ёмкости: трубки полностью в среде, электрические контакты на сухой стороне фланца
Почему заявка «просто нержавейка» не проходит контроль
Потому что «нержавейка» - не марка стали, а бытовое название целого класса сплавов, среди которых есть и не пищевые. Технолог молочного завода или кондитерского цеха в заявке на оборудование требует конкретное обозначение: AISI 304, AISI 316 или их российские аналоги 08Х18Н10 и 10Х17Н13М2. Если поставщик присылает блок ТЭН из стали AISI 430 - она действительно нержавеющая, не окисляется на воздухе, но относится к ферритному классу: магнитится, хуже держит щёлочь и хлориды мойки, и производители пищевого оборудования её для контактных поверхностей не закладывают.
На практике эта ошибка выглядит так: заказчик экономит на формулировке, получает блок «из нержавейки», ставит в бак для сиропа - и через 2-3 месяца CIP-мойки видит пятна коррозии на сварных швах. Переделка стоит дороже, чем правильный заказ с первого раза.
Какая марка стали нужна под конкретный продукт
Марка зависит не от температуры, а от химии среды: соли, кислотности и типа мойки.
| Продукт / среда | Марка стали | Особенность конструкции блока |
|---|---|---|
| Молоко, сливки, пастеризация | AISI 304 (08Х18Н10) | Гладкий шов без зазоров, трубки с запасом хода от стенки бака - убирает застойные зоны пригара |
| Сироп, карамельная масса | AISI 304, при высокой вязкости - 316 | Разнесённые трубки без тесной компоновки, чтобы густая масса не зависала между ними |
| Растительное и животное масло | AISI 304 | Фланец с усиленным уплотнением - масло текучее при нагреве, ищет любой зазор |
| Фарш, маринады с солью | AISI 316 (10Х17Н13М2) | Хлориды соли бьют по шву первыми - нужен шов электрополированный, без пор |
| Рассолы, засолочные ванны | AISI 316 | Полностью погружной блок, никаких открытых резьбовых соединений в зоне контакта |
| Станция CIP (щёлочь/кислота отдельно от продукта) | AISI 304 достаточно | Корпус под частые циклы нагрева-остывания, термоциклы учитываются в расчёте шва |
По умолчанию для большинства пищевых сред достаточно AISI 304 - она дешевле 316 и легче варится без потери коррозионной стойкости. Переходить на 316 имеет смысл там, где в продукте или в мойке есть хлориды: соль, маринады, дезинфекция хлорсодержащими составами.
Что проверяет пищевой контроль в сварном шве
Контроль смотрит не только на марку металла, но и на геометрию шва: зазор, подрез, пору, шероховатость поверхности.
- Нет зазоров и щелей - любой паз между трубкой блока и фланцем становится местом, где застревает продукт и формируется биоплёнка, которую обычная мойка не вымывает.
- Непрерывный проваренный шов - без прерывистых точек прихватки. Прерывистый шов снаружи выглядит нормально, но внутри оставляет микрощель.
- Полированная или электрополированная поверхность в зоне контакта с продуктом - шероховатость выше нормы задерживает частицы при самой тщательной мойке.
- Без пор и трещин после сварки - пора становится микрорезервуаром для остатков продукта и очага коррозии при агрессивной мойке.
Как блок ТЭН держит мойку CIP
CIP-мойка (clean-in-place) прогоняет через контур горячий щёлочной раствор, затем кислотный, без разборки оборудования. Для блока ТЭН это означает многократные термоциклы и контакт с агрессивной химией прямо по сварным швам.
Щёлочь NaOH 1-2%, 70-80°C, 15-20 мин → промывка водой → кислота (азотная 0,5-1%), 60-70°C → финальная промывка
AISI 304 и 316 рассчитаны на сотни таких циклов без видимой деградации шва. Сталь 430 и обычная углеродистая начинают питтинговать на границе шва уже за первые недели - именно там, где контроль обнаруживает брак при следующей проверке.
Для станций, где блок ТЭН греет саму моющую жидкость, а не продукт, допуск по марке мягче - но если один и тот же бак используется и для продукта, и для мойки (как в большинстве варочных котлов), марку выбирают по продукту, а не по химии мойки.
Пример из практики: сироповарочный котёл на кондитерском цехе
Кондитерская фабрика заказала блок ТЭН на замену для сироповарочного котла объёмом 300 литров. Старый блок вышел из строя через 8 месяцев - завод-поставщик линии поставил его из стали без указания марки, при вскрытии оказалась обычная конструкционная сталь с напылением.
Для расчёта прислали: продукт (сахарный сироп, рабочая температура 95°C, кратковременный нагрев до 110°C), объём бака 300 л, фланец посадочного места с теми же габаритами, что у старого блока, требование технолога - электрополировка шва. Собрали блок из AISI 304, трубки развели так, чтобы между ними оставался зазор от 25 мм - у старой конструкции сироп застывал в узких промежутках и пригорал, отсюда локальный перегрев и ранний выход из строя. Новый блок прошёл сан-контроль цеха без замечаний при первой же проверке.
Что прислать для расчёта блока ТЭН
- Продукт и его состав - есть ли соль, кислота, хлориды в составе или в мойке
- Рабочая и максимальная температура процесса
- Объём бака или ёмкости, где стоит блок
- Тип и размер посадочного фланца, резьба или фото старого блока
- Требования технолога к обработке шва: полировка, электрополировка, сертификат на сталь
- Режим и частота CIP-мойки, если блок контактирует с моющим раствором напрямую
Без этих данных расчёт идёт по среднему пищевому сценарию - обычно AISI 304 со стандартной полировкой, что подходит под большинство молочных, масляных и сиропных линий, но не годится, если в составе есть соль или агрессивная дезинфекция.
Ориентир по стоимости
Точная цена блока ТЭН зависит от мощности, диаметра трубок и класса обработки шва, но порядок цифр такой: закупочная стоимость считается по формуле кВт × 500 × коэффициент материала (чёрная сталь - 1, нержавейка - 2), публикуемая цена - закупочная × 2,34.
| Мощность | Материал | Ориентир цены |
|---|---|---|
| 6 кВт | Нержавейка AISI 304/316 | 14 040 ₽ |
| 12 кВт | Нержавейка AISI 304/316 | 28 080 ₽ |
Цена при закупке от 10 шт. Точный расчёт по чертежу и фото - в день обращения, с учётом марки стали, класса шва и компоновки трубок под конкретный продукт.
Нужен блок ТЭН под пищевое производство?
Пришлите продукт, температуру, объём бака и требования технолога к шву - посчитаем марку стали и компоновку за день.
