Блок ТЭН для котла 3 кВт: как выбрать и заменить

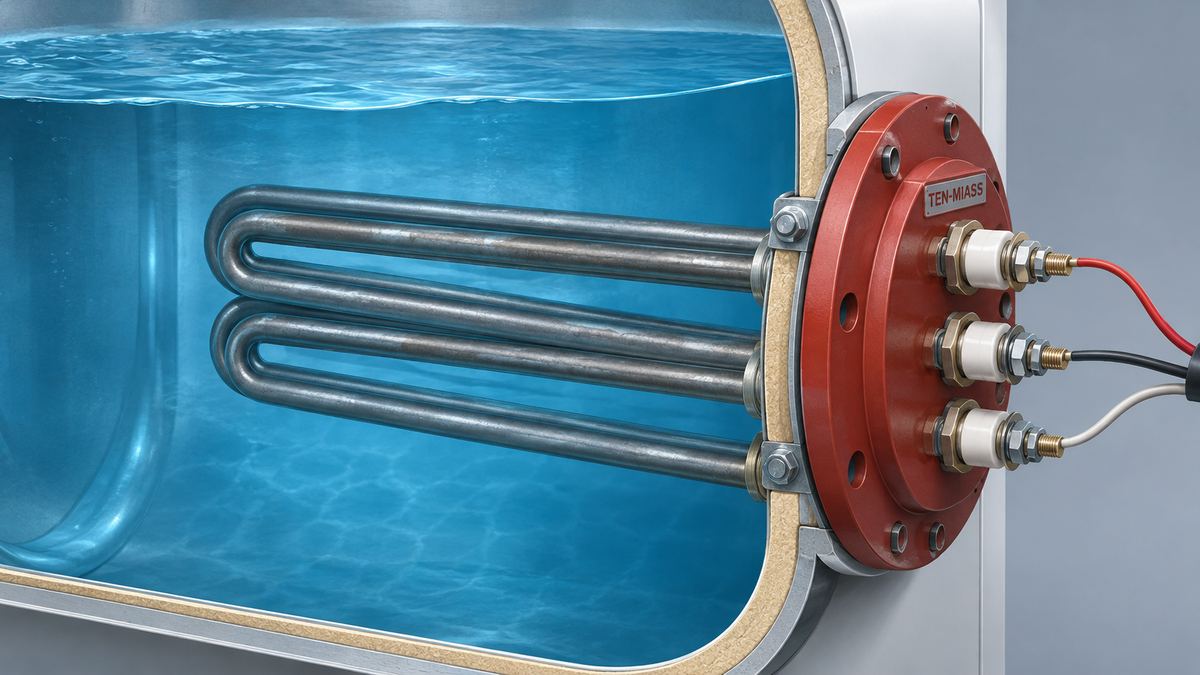

Блок ТЭН 3 кВт из трёх элементов по 1 кВт на одном фланце: трубки полностью под водой, контакты на сухой стороне.

3 кВт - самая частая мощность блок-ТЭН в заявках на замену для бытовых электрокотлов и накопительных водонагревателей. Такой блок почти всегда собран из трёх трубчатых элементов по 1 кВт на одном фланце. Цена от 3510 ₽ за блок из чёрной стали, от 7020 ₽ из нержавейки AISI 304. Меняют в основном из-за накипи на спирали, пробоя изоляции или прогара нихромовой нити.

Почему 3 кВт - самая частая заявка

Через почту и WhatsApp чаще всего спрашивают именно блок на 3 кВт. Это стандартная ступень для бытовых электрокотлов с баком 100-200 литров и для накопительных водонагревателей старых серий, где штатный элемент вышел из строя через 3-5 лет работы на жёсткой воде. Деталь компактная, посадочные размеры у большинства производителей похожи, и обычно клиент присылает фото старого блока с просьбой сделать такой же или чуть лучше по материалу.

Для сравнения: промышленные блоки на 9 кВт и выше заказывают реже и под конкретное оборудование, а дежурную ступень 1,5 кВт берут для межсезонного подогрева. Блок 3 кВт попадает в середину: его хватает на основной обогрев бытового бака, но не хватает на быстрый повторный нагрев большого объёма.

Признаки, что блок пора менять

Сколько элементов в блоке и какой фланец

Самая частая схема для 3 кВт: три трубчатых элемента по 1 кВт на одном круглом фланце диаметром 70-100 мм, треугольная раскладка, крепление на 3-4 шпильках М8 или М10 через паронитовую прокладку. Такая геометрия равномернее греет объём воды вокруг блока, чем один длинный элемент, и легче вписывается в компактный посадочный узел бака.

В современных компактных моделях со штуцером G1 или G1 1/4 встречается и один элемент на полные 3 кВт - там важнее не площадь фланца, а резьба на головке. Диаметр и шаг отверстий у разных производителей совпадают нечасто, поэтому проще прислать фото старого блока с линейкой или приложенным рулоном сантиметра, чем диктовать размеры на слух.

Материал оболочки: сталь или нержавейка

Для закрытого контура отопления с антифризом или водой без постоянного притока кислорода обычно хватает трубки из чёрной стали 10: дешевле, а коррозия в закрытой системе развивается медленно. Для накопительных водонагревателей и систем ГВС с водопроводной подпиткой лучше нержавейка AISI 304 (08Х18Н10): вода там постоянно насыщена кислородом, и точечная коррозия у сварного шва на чёрной стали развивается заметно быстрее.

Медь и латунь в новых блоках не предлагаем: при контакте с окислителями в воде они разрушаются быстрее нержавеющей стали. Такие сплавы встречаются в старых импортных бойлерах 1990-2000-х годов, и при замене блока обычно переходят на нержавейку, а не повторяют оригинал.

ГОСТ 13268-88: допуск считаем на элемент, не на блок

ГОСТ нормирует допуск по мощности, не по сопротивлению, и для блока из нескольких элементов считать его нужно по номиналу каждого элемента отдельно, а не по сумме мощности всего узла.

Для блока из трёх элементов по 1 кВт на 220 В допуск +5/−10% даёт по каждому элементу коридор мощности 1050-900 Вт и сопротивления 46,1-53,8 Ом. При параллельном соединении трёх одинаковых элементов на общих клеммах блока итоговое сопротивление всего узла втрое меньше: 15,4-17,9 Ом. Это число держат в голове при прозвонке мультиметром целого блока без разбора клемм.

Если блок на 3 кВт собран из одного трубчатого элемента (компактные модели со штуцером), коридор мощности тот же - 3150-2700 Вт, но сопротивление считается по номиналу этого единственного элемента и даёт тот же результат: 15,4-17,9 Ом. Совпадение не случайное: делитель на число элементов работает в обе стороны одинаково.

Расчёт мощности на примере заявки

Формула для нагрева жидкости: P = 0,00116 × V × ΔT / t, где P это мощность в кВт, V это объём в литрах, ΔT это разница температур в °C, t это время нагрева в часах.

Если по такому же расчёту выходит заметно больше, например объём бака от 250 литров или время нагрева меньше часа, это уже задача для ступени 6 кВт, а не для блока 3 кВт.

Цена блока ТЭН 3 кВт

Уровень «норма», расчёт по калькулятору ten-miass.ru. Цены при закупке от 10 шт. Точный расчёт по чертежу или фото старого блока.

Когда 3 кВт уже мало и пора на 6

Если бак больше 250-300 литров или нужен быстрый повторный нагрев при одновременном разборе горячей воды на нескольких точках (кухня и ванная вместе), расчётная мощность по формуле выше обычно превышает 3 кВт с учётом запаса на теплопотери. В таких случаях разумнее сразу заказать ступень 6 кВт, а не ставить рядом два блока по 3 и собирать отдельную схему переключения.

Для промышленных объёмов и технологического подогрева, где счёт идёт на сотни и тысячи литров, смотрите блок ТЭН для котла 9000 Вт. А для межсезонного дежурного подогрева, когда полная мощность не нужна и только расходует электричество, подходит младшая ступень: блок ТЭН для котла 1,5 кВт.

Что прислать для расчёта

• Мощность и напряжение с бирки старого блока или паспорта котла/бойлера
• Фото старого блока с линейкой, либо чертёж с диаметром фланца и шагом отверстий
• Тип соединения: привалочный фланец на шпильках или резьбовой штуцер
• Состав воды или теплоносителя: водопровод, антифриз, пропиленгликоль
• Длина погружной части элементов
• Нужное количество штук

Частые вопросы
