Блок ТЭН для гриля: подбор параметров, цена и сроки

Блок ТЭН для гриля на 3 кВт собирают из двух-трёх U-образных трубок, впаянных в общий фланец, с ваттной нагрузкой на уровне 4-5 Вт/см²: так решётка держит рабочую температуру без перегрева оболочки. Оболочка только пищевая нержавейка: AISI 304 или 08Х18Н10Т. По калькулятору ten-miass.ru цена блока на 3 кВт составляет около 7020 ₽, срок изготовления 7-14 дней с момента чертежа или фото.

Что такое блок ТЭН для гриля

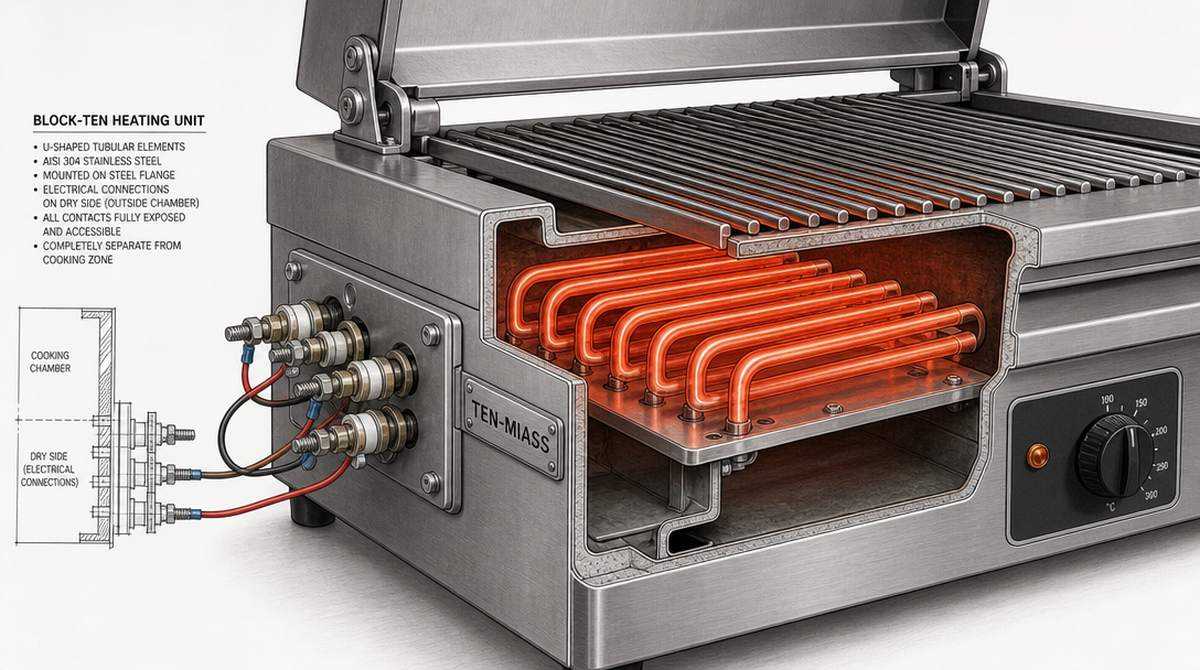

Блок ТЭН - сборка из нескольких трубчатых элементов на общем фланце или рамке с одной клеммной коробкой на всю группу, а не один отдельный нагреватель. Для электрогрилей элементы обычно гнутые: U-образные или спиральные, потому что в раму решётки прямую трубку нужной длины не всегда уложишь. Каждый элемент работает либо в прямом контакте с металлической решёткой или противнем, либо отдаёт тепло излучением вверх на продукт, и это определяет материал оболочки и допустимую ваттную нагрузку.

Клеммы, изоляторы и провода собраны на одной стороне блока, вне зоны нагрева. Это и есть принцип безопасной сборки: горячая часть изолирована от контактной группы стенкой или рамой, и к проводке не подступает ни жир, ни влага, ни прямой жар решётки.

Почему оболочка должна быть только из пищевой нержавейки

Решётка гриля касается продукта напрямую, а блок ТЭН греет либо саму решётку, либо зону прямо под ней. Чёрная углеродистая сталь на этой температуре окисляется заметно быстрее, чем в закрытом корпусе бойлера или калорифера: нагрев циклический, конденсат и жир попадают на оболочку при каждой чистке. Результат: рыжий налёт на трубках и металлический привкус у еды, даже если сам нагреватель ещё исправен.

Для грилей, контактных плит, и любого оборудования, где ТЭН соприкасается с продуктом, по умолчанию берут AISI 304 (08Х18Н10) или титан-стабилизированную AISI 321 (08Х18Н10Т). 321 устойчивее к точечной коррозии от соли и кислот в маринадах, а 304 остаётся стандартным вариантом для сухого контактного нагрева. Латунь и медь в этой зоне не ставят: на окислителях из жировых отложений медь ведёт себя хуже стали.

Таблица: признак → причина → что менять

Пример расчёта: ваттная нагрузка элемента в блоке

Для грилей с прямым контактом или излучением на решётку действует норма ваттной нагрузки 3-5 Вт/см²: это диапазон плотного металл-металл контакта по ГОСТ 13268-88. Формула: q = P / (π·d·L), где d и L - диаметр и длина активной (рабочей) части трубки в сантиметрах, без учёта контактных стержней.

Возьмём блок на 3 кВт из двух одинаковых U-образных элементов по 1500 Вт, диаметр трубки 9 мм (0,9 см), активная развёрнутая длина каждого элемента 110 см:

S = π × 0,9 × 110 = 311 см²
q = 1500 / 311 = 4,82 Вт/см²

4,82 Вт/см² укладывается в диапазон 3-5 Вт/см² для контактного нагрева, ближе к верхней границе: это нормальная рабочая загрузка для гриля, запаса по температуре оболочки хватает. Если взять трубку диаметром 8,5 мм той же длины, нагрузка вырастет до 5,1 Вт/см² и уже выйдет за верхний предел, тогда элемент либо удлиняют, либо снижают мощность на 100-150 Вт.

Сколько ом должно быть на клеммах блока

ГОСТ 13268-88 нормирует допуск по мощности, не по сопротивлению: +5 / −10 % от номинала. Для блока 3 кВт на 220 В это диапазон 2700-3150 Вт. Пересчёт через R = U²/P даёт коридор сопротивления на входных клеммах блока:

Если мультиметр на клеммах блока показывает 22 Ом, значит мощность упала до ~2200 Вт, один из элементов частично выгорел или окислилась перемычка между элементами внутри клеммной коробки. Блок ещё работает, но решётка не доходит до заявленной температуры за нормативное время разогрева.

Сколько стоит блок ТЭН для гриля

Цены считаем только по калькулятору ten-miass.ru, уровень «норма». Для блока 3 кВт из пищевой нержавейки (коэффициент материала фланца ×2) выходит около 7020 ₽ за штуку. При заказе от 10 шт действует скидка 5%, цена снижается до ~6670 ₽ за блок.

Для ориентира: диапазон блок-ТЭН на обычной углеродистой стали в калькуляторе: 3510-21700 ₽ в зависимости от мощности, от 3 до 18 кВт. Пищевая нержавейка дороже углеродистой стали почти вдвое из-за коэффициента материала, но для гриля это не вариант выбора, это обязательное требование.

Что прислать для расчёта

• Фото блока целиком со всех сторон и отдельно клеммной коробки
• Шильдик со значениями мощности и напряжения, если он сохранился
• Количество элементов внутри блока и схема их соединения (параллель или серия)
• Размер фланца или рамы крепления, расстояние между осями трубок
• Нужен ли пищевой контакт оболочки (решётка, противень, зона с продуктом)
• Тип подключения: однофазное 220 В или трёхфазное 380 В

Одна ошибка, которая стоит дороже самого блока

Самая частая ошибка при заказе блока ТЭН для гриля: экономия на материале оболочки. Берут блок из обычной стали «раз дешевле», потому что по размерам он подходит. Через несколько месяцев циклического нагрева с жиром и влагой чёрная сталь начинает ржаветь именно в зоне контакта с решёткой, и ТЭН либо пахнет при нагреве, либо отслаивающаяся окалина попадает на продукт. Разница в цене между обычной сталью и пищевой нержавейкой на блоке 3 кВт составляет пару тысяч рублей. Последствия экономии серьёзнее: испорченная партия продукта и повод для жалобы клиента.

Частые вопросы

Похожие темы в блоге: ТЭН для электрогриля ЭГЛ-40, выбор стали AISI 304 vs 321 vs 316 для сред.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
