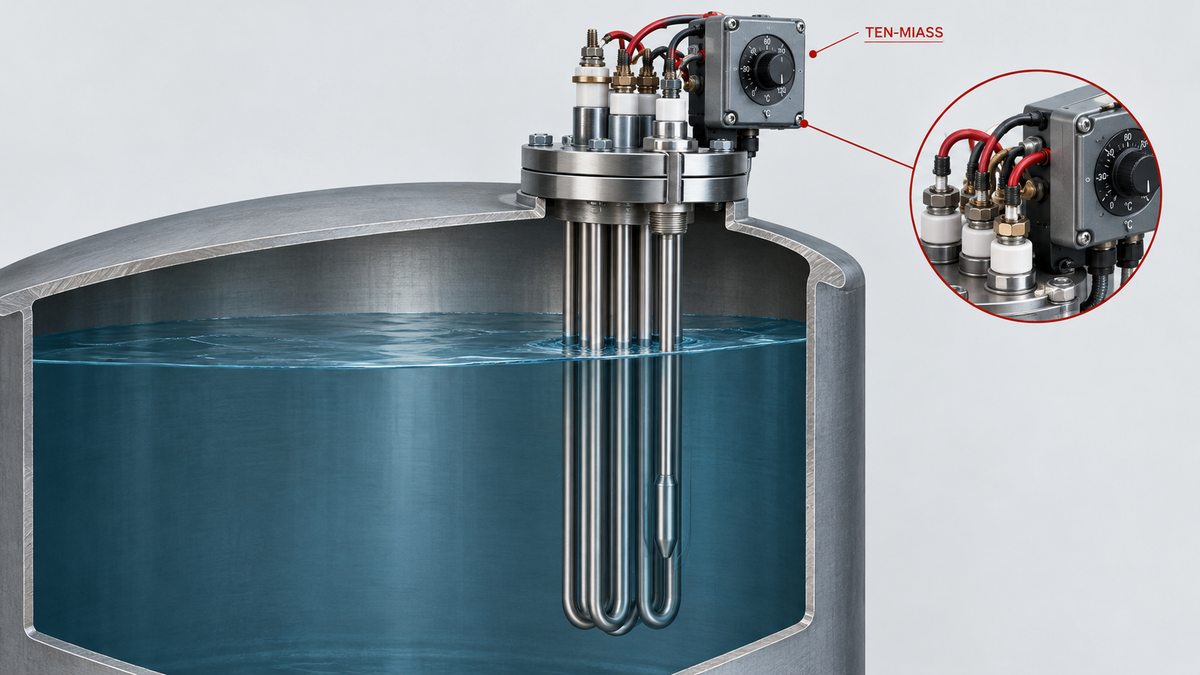

Блок ТЭН для ёмкости с термостатом: как подобрать и заказать
Блок ТЭН без автоматики греет жидкость, пока в цепи есть напряжение, и не видит, что происходит в баке. Если уровень падает ниже трубок, элемент на 9 кВт выгорает за 3-5 минут сухого хода. Термостат решает две разные задачи: один тип держит заданную температуру, другой аварийно отключает нагрев при перегреве или отказе первого. В расчёт блока термостат не входит и считается отдельной строкой.
Зачем термостат на блоке ТЭН, если есть сам нагреватель
Термостат убирает человека из цикла нагрева. Без него оператор должен сам включать и выключать блок по показаниям термометра, а если отвлёкся или ушёл со смены, жидкость либо не нагреется до нужной температуры, либо закипит и начнёт разрушать ёмкость и сам ТЭН. С термостатом цепь питания размыкается сама при достижении заданной температуры и замыкается заново при остывании, без участия человека.
Отдельная задача термостата, аварийная, не про поддержание температуры, а про защиту. Если жидкость в баке опустилась ниже трубок блока или рабочий термостат завис, аварийный термостат с ручным взводом обязан разорвать цепь механически и остаться разомкнутым, пока кто-то не придёт и не взведёт его заново. Разница между «поддерживает температуру» и «защищает от перегрева» определяет, какой тип термостата нужен в конкретной задаче.
Какой термостат ставить под какую задачу
Для блока ТЭН на промышленной ёмкости обычно выбирают из трёх конструкций. Таблица ниже привязывает тип термостата к задаче, не к бренду.
| Тип термостата | Для какой задачи | Плюсы | Минусы |
|---|---|---|---|
| Механический капиллярный | Поддержание температуры в открытой ёмкости без давления: бак, ванна, резервуар | Не требует питания, низкая цена, контакты держат нагрузку блока напрямую или через контактор | Точность плюс-минус 3-5 °C, сильфон теряет точность со временем, нельзя вывести показания на пульт |
| Электронный с выносным датчиком | Точное поддержание температуры: технологический процесс, пищевое производство, химия | Точность плюс-минус 0,5-1 °C, настраиваемый гистерезис, можно вывести на дисплей или в ПЛК | Нужен блок питания, боится наводок на длинном кабеле датчика без экрана, дороже механического |
| Аварийный с ручным взводом | Последний рубеж защиты от перегрева и сухого хода при отказе основного термостата | Размыкает цепь жёстко, не включает нагрев заново сам, нужен физический визит человека | Не регулирует температуру, только отключает, требует отдельной точки врезки или своей гильзы |
На закрытых системах под давлением и там, где простой стоит дорого, два контура ставят вместе: электронный держит режим, аварийный страхует на случай его отказа. Подробнее о видах терморегуляторов для ТЭН и их настройке читайте в статье «ТЭНы с терморегулятором: какие бывают, в чём разница и как применять».
Почему термостат считается отдельно от блока ТЭН
Базовая цена блока зависит только от мощности и материала фланца: для стального блока это мощность в кВт, умноженная на 1170 ₽. Блок на 9 кВт стоит от 10 530 ₽ без какой-либо автоматики. Термостат, гильза под его датчик и монтаж в формулу не входят, потому что сильно различаются по стоимости: механический капиллярный термостат, электронный с выносным датчиком и аварийный с ручным взводом стоят по-разному, а гильзу иногда нужно варить дополнительно, если в баке её не было изначально.
Цена блока без термостата. Термостат, гильза и монтаж считаются отдельно по чертежу, в день обращения.
Из-за блок-ТЭНов эта логика отдельного счёта работает и в обратную сторону: если ёмкость уже оборудована термостатом от старого блока, который вышел из строя, можно заказать только трубчатую часть под тот же фланец и разъём, не переплачивая за автоматику заново. Как устроены крупные блоки на 50-100 кВт и что в них считается отдельно, читайте в статье «Блок ТЭН 50-100 кВт: устройство и подбор».
Как рассчитать мощность блока для ёмкости
Мощность считается по объёму жидкости, перепаду температуры и времени нагрева, которое приемлемо для процесса: P (кВт) = 0,00116 × V (л) × ΔT (°C) / t (ч).
P = 0,00116 × 700 × 40 / 3,6 = 32,48 / 3,6 ≈ 9,0 кВт.
Коэффициент 0,00116 учитывает теплоёмкость воды и переводит килокалории в киловатт-часы. Для масла, щёлочи или других жидкостей теплоёмкость отличается от воды, поэтому для нестандартной среды мощность нужно считать отдельно, а не по этой упрощённой формуле. В заявке достаточно указать объём, среду и желаемое время нагрева, расчёт мощности делаем сами.
Что прислать для расчёта блока ТЭН с термостатом
- Объём и материал ёмкости (сталь, нержавейка, пластик)
- Какая жидкость нагревается: вода, масло, щёлочь, другая среда
- Рабочая температура и допустимая верхняя граница
- Приемлемое время нагрева или желаемая мощность
- Напряжение питания: 220 В или 380 В
- Нужен ли термостат, и если да, какой тип: только рабочий или рабочий плюс аварийный
- Есть ли готовая гильза под датчик термостата или её нужно изготовить
- Чертёж или фото места установки с размерами фланца, если есть
Нужен блок ТЭН с термостатом под конкретную ёмкость?
Рассчитаем мощность, подберём тип термостата и дадим цену в день обращения. От 1 шт., изготовление 7-14 дней.
