Блок ТЭН для ёмкости 1,5 кВт: ваттная нагрузка важнее мощности
1755 ₽ стоит блок-ТЭН 1,5 кВт в чёрной стали, 3510 ₽ в нержавейке AISI 304 или AISI 321 (партия от 10 шт). На небольшой технологической ёмкости опасность не в нехватке мощности, а в избытке ваттной нагрузки: на активной длине трубки 150-200 мм диаметром 13 мм эти же 1,5 кВт дают 18-25 Вт/см², выше предела даже для чистой воды (8-12 Вт/см², пик 15), а для масла, сиропа, химии или любой вязкой и загрязнённой среды превышение многократное. Лечится это геометрией нагревателя: больше активной длины, больше ниток трубки, иногда разводка на два элемента.

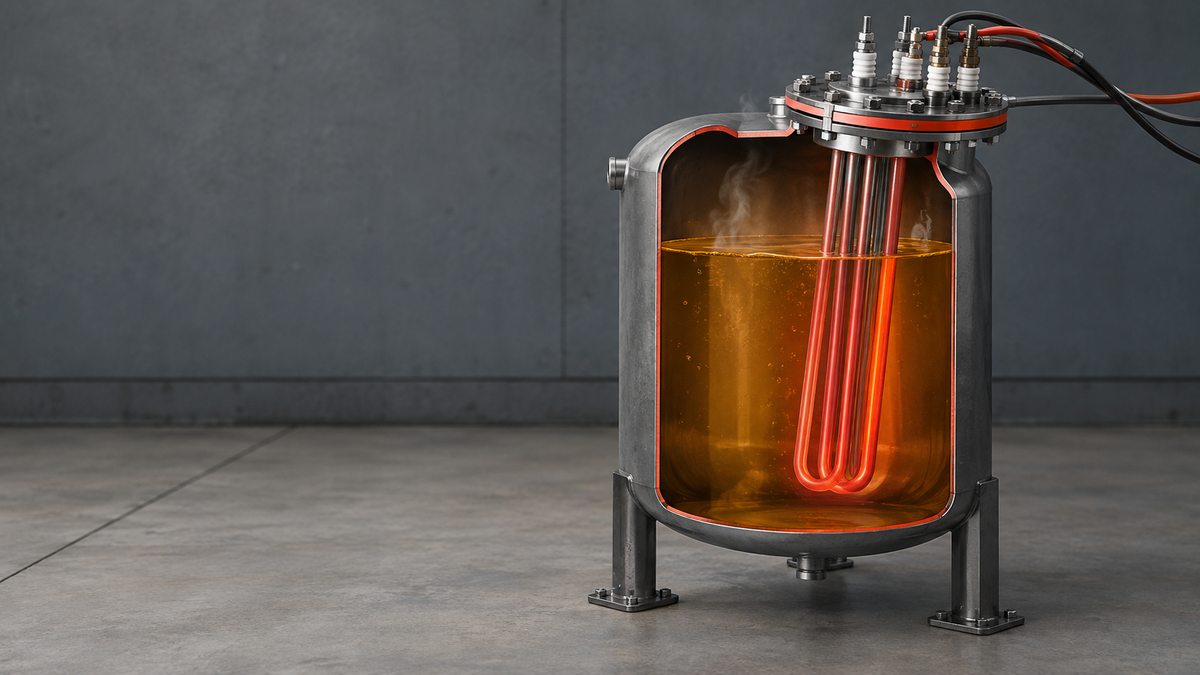

Блок ТЭН 1,5 кВт на фланце небольшой ёмкости: рабочие трубки под жидкостью, все электрические контакты снаружи, в сухой зоне
Почему маленькая ёмкость обманывает по мощности
На большом баке 1,5 кВт выглядят скромно, и заказчик обычно переживает, хватит ли их для нагрева. На ёмкости объёмом в десятки литров происходит обратное: мощности с избытком, а вот поверхности трубки под неё заложили слишком мало. Блок делают компактным, трубку гнут покороче, чтобы влезла в маленький люк или штуцер, и всю мощность сажают на участок длиной 150-200 мм.
Результат виден не сразу. Первые недели элемент греет нормально. Дальше на поверхности трубки, в зоне максимальной температуры, оседает нагар, накипь или взвесь из самой жидкости: этот слой работает как теплоизолятор, местная температура оболочки растёт ещё выше, теплоотдача в жидкость падает, и цикл ускоряется сам себя. Для вязкой или загрязнённой среды (отработанное масло, сироп, раствор с осадком) этот эффект заметен быстрее, чем на чистой воде, потому что такие жидкости и так хуже снимают тепло с поверхности.
Расчёт q = P / (π×d×L): пример для 1,5 кВт
Ваттная нагрузка считается через площадь рабочей (активной) части трубки, без учёта контактных стержней:
S = π × d × L
q = P / S
Для трубки Ø13 мм (d = 1,3 см) при разной активной длине одна и та же мощность 1,5 кВт даёт разную нагрузку:
| Диаметр трубки | Активная длина | Площадь S, см² | q при 1,5 кВт, Вт/см² |
|---|---|---|---|
| Ø13 мм, 1 нитка | 150 мм | 61,3 | 24,5 |
| Ø13 мм, 1 нитка | 200 мм | 81,7 | 18,4 |
| Ø13 мм, 2 нитки (U-образно) | 360 мм суммарно | 147,3 | 10,2 |
| Ø13 мм, 3 нитки | 600 мм суммарно | 245,0 | 6,1 |
| Ø16 мм, 3 нитки | 600 мм суммарно | 301,6 | 5,0 |
Для сравнения: вода в стоячем баке с естественной циркуляцией комфортно держит 8-12 Вт/см² (пик 15), растворы солей и щелочей 4-6 Вт/см², минеральное масло 2,5-3,5 Вт/см², а вязкие и загрязнённые среды (масло с осадком, мазут, сироп, пастообразные продукты) требуют уже 1-2 Вт/см². Первые две строки таблицы, одна короткая нитка на 150-200 мм, перегружены даже для воды: 18-25 Вт/см² это почти вдвое выше её верхней границы. Разведённый на три нитки элемент (строка четыре) укладывается в диапазон для солевых растворов, но для по-настоящему вязкой или грязной жидкости всё равно высок: там нужна ещё большая площадь или увеличенный диаметр, либо замена одного блока на 1,5 кВт двумя элементами по 750 Вт, каждый на своей площади.
Сталь или нержавейка: материал по среде, не по привычке
- Сталь 10 держит масло и другие сухие или нейтральные технические жидкости. Для воды и пара не годится: слишком быстро идёт коррозия.
- AISI 304 (08Х18Н10), базовая пищевая нержавейка, для воды и пара без агрессивной химии.
- AISI 321 (08Х18Н10Т), стабилизирована титаном, по умолчанию ставим под агрессивную химию: кислые и щелочные растворы, среды с хлоридами, пищевые жидкости с повышенной кислотностью.
Выбор марки не отменяет расчёт по ваттной нагрузке: нержавейка с завышенной q на коротком элементе всё равно даёт нагар и локальный перегрев, просто чуть позже стали, потому что держит более высокую температуру оболочки. Разбор по трём маркам нержавейки целиком: AISI 304 vs 321 vs 316 для разных сред. Если ёмкость заполнена маслом, а не водой, пригодится отдельный расчёт: ТЭН для масла, как подобрать и заказать.
Допуск по ГОСТ 13268-88: коридор для 1,5 кВт
ГОСТ 13268-88 нормирует допуск по мощности, не по сопротивлению напрямую: от +5% до -10% от номинала. Для блока 1,5 кВт на 220 В номинальное сопротивление R = U²/P = 220² / 1500 ≈ 32,3 Ом. Коридор по допуску мощности (1575-1350 Вт) через R = U²/P пересчитывается в сопротивление 30,7-35,9 Ом.
Это паспортный допуск самого элемента, он не связан с ваттной нагрузкой напрямую. Два блока 1,5 кВт могут оба укладываться в допуск по ГОСТу и при этом один прослужит годы, а второй сгорит накипью за сезон, просто потому что у них разная геометрия трубки и разная q.
Сколько стоит блок ТЭН 1,5 кВт
| Материал оболочки | Среда | Цена за 1 блок, норма |
|---|---|---|
| Чёрная сталь 10 | Масло, сухие и нейтральные технические среды | от 1755 ₽ |
| Нержавейка AISI 304 / 08Х18Н10 | Вода, пар | от 3510 ₽ |
| Нержавейка AISI 321 / 08Х18Н10Т | Агрессивная химия, растворы с хлоридами | от 3510 ₽ |
Цены при закупке от 10 шт. Точный расчёт, включая геометрию под вашу среду и ваттную нагрузку, делаем по чертежу в день обращения.
Нужен блок ТЭН под конкретную ёмкость и жидкость?
Пришлите объём, чертёж или фото посадочного места и опишите, что греете. Пересчитаем мощность на безопасную ваттную нагрузку для вашей среды. От 1 шт., изготовление 7-14 рабочих дней.
Оформить заказЧто прислать для расчёта
- Объём ёмкости в литрах и её геометрию (высота, диаметр, форма)
- Что греем: вода, масло, химия, сироп, раствор со взвесью или другая жидкость
- Вязкость и загрязнённость среды, если жидкость не чистая вода
- Напряжение сети: 220 В или 380 В
- Посадочный размер или резьбу фланца, глубину погружения трубки
