Удельная мощность — не более 1,5–2,0 Вт/см² (минеральное масло), до 2,5–3,0 Вт/см² (синтетика). Материал трубки — сталь 10 или AISI 304. Срок производства по чертежу — 7–14 рабочих дней от 1 штуки.
Технолог на заводе гидравлического оборудования поставил задачу: нагреть масляный бак 50 литров с 20 до 120°C за 2 часа. Взял со склада ТЭН для воды — сгорел через три недели. Причина стандартная: поверхностная нагрузка оказалась в 4 раза выше допустимой для масла. Масло у стенки трубки закоксовалось, спираль перегрелась. Чтобы это не повторялось, нагреватель под масло считают отдельно.
Почему масло требует другого расчёта
Теплопроводность минерального масла — около 0,13–0,17 Вт/(м·К). У воды этот показатель 0,6 Вт/(м·К). То есть масло отводит тепло от поверхности трубки примерно в 4 раза хуже. Если взять водяной ТЭН и погрузить в масло, поверхностная нагрузка окажется за пределами допустимого. Масло у трубки темнеет, образуется нагар, теплообмен ухудшается ещё больше, и через несколько недель нихромовая спираль перегорает.
При проектировании масляного ТЭН задают удельную поверхностную мощность исходя из типа масла. Ориентиры:
| Тип масла | Удельная мощность, Вт/см² | Материал трубки |
|---|---|---|
| Минеральное (И-20, И-40, И-100, гидравлика) | 1,5–2,0 | Сталь 10 (углеродистая) |
| Синтетическое (ПАО, эстеры) | 2,5–3,0 | Сталь 10 или AISI 304 |
| Высокотемпературное (Therminol, силиконовое) | 2,0–2,5 | AISI 304 |
| Масло с кислотными присадками | 1,5–2,0 | AISI 304 (нержавейка) |
Для стандартной задачи (минеральное масло, рабочая температура до 150–200°C) достаточно трубки из стали 10. AISI 304 нужна там, где масло содержит серу, кислоты или агрессивные присадки. Покрытия не нужны: масло само защищает металл от коррозии.
Расчёт мощности: формула и пример
Для нагрева масляной ванны используют формулу теплового баланса:
Пример расчёта. Масляная ванна 50 л, нагрев от 20 до 120°C за 2 часа:
P = 0,00116 × 50 × 100 / 2 = 2,9 кВт. Берём 3 кВт с запасом.
Теперь считаем длину активной части трубки диаметром 16 мм при нагрузке 1,5 Вт/см²:
Lакт = P / (q × π × d) = 3000 / (1,5 × 3,14 × 1,6) = 398 см ≈ 4 м активной части.
Четыре метра в прямую трубу не войдут, но в U-образном исполнении это реально: две ветви по 2 метра входят в маслобак через один штуцер G3/4 или фланец.
Диапазон температур и ограничения по маслу
Предельная температура нагрева зависит от типа масла. Минеральное масло начинает разлагаться выше 200°C, синтетика и силиконовые масла выдерживают до 300–350°C. Если превысить порог, масло темнеет и теряет теплообменные свойства, а поверхность ТЭН покрывается нагаром, который снижает эффективность теплопередачи. Нагревательный элемент стоит периодически чистить от отложений.
Для контроля температуры нужен термостат или термопара в маслобаке. ТЭН мощностью 3 кВт в баке 50 л поднимает температуру примерно со скоростью 4–5°C в минуту. Без ограничения температуры за 20–25 минут масло уйдёт выше допустимого предела.

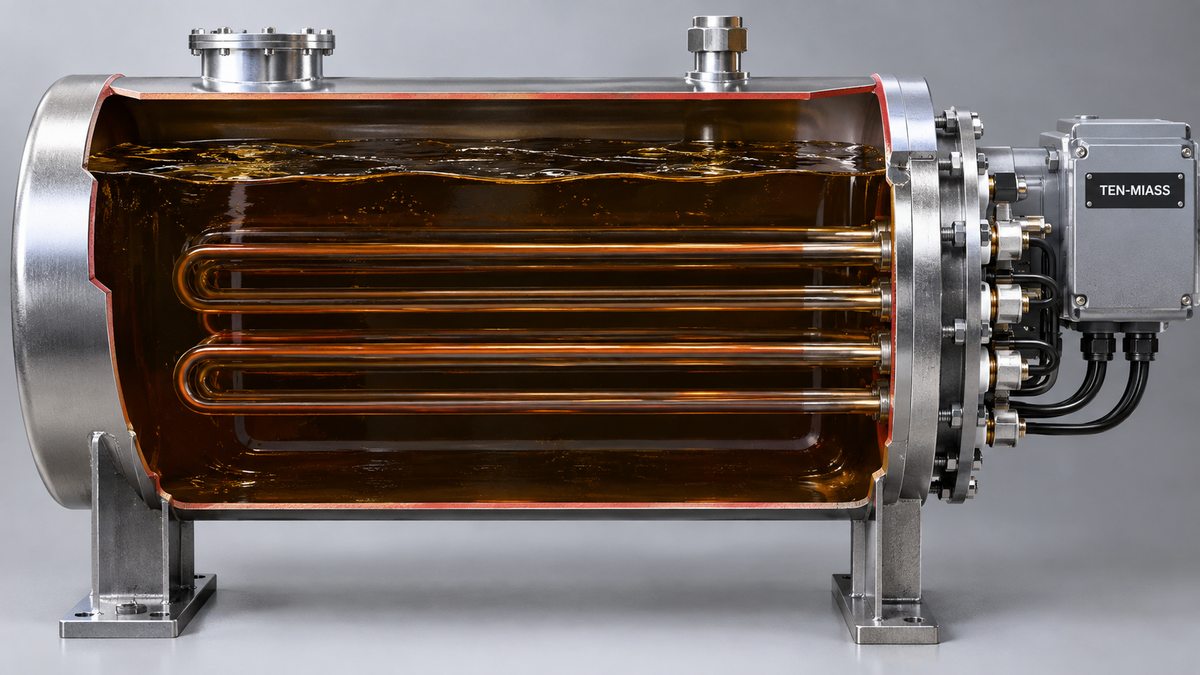

Конструктив: фланец, штуцер, U-образный ТЭН
Под масляные ванны чаще заказывают три конфигурации крепления:
- Штуцер G1/2, G3/4 или G1 — вворачивается в резьбовое отверстие маслобака
- Фланец на 2–6 болтов — для герметичной стыковки с горловиной бака
- Трубка без резьбы под сварной патрубок — для нестандартных корпусов
Диаметр трубки для масляных ТЭН — от 4 до 32 мм, длина активной части — от 30 до 6000 мм. U-образное исполнение позволяет уложить длинную активную часть в узкое отверстие. Все параметры задаются в чертеже заказчика.
Подробнее о конструкции трубчатых нагревателей — в разделе трубчатые электронагреватели на сайте ТЭН-Миасс. Общие сведения о том, как устроен ТЭН изнутри, смотрите в статье что такое трубчатый ТЭН.
Нужен ТЭН для масла по вашему чертежу?
Пришлите эскиз или опишите задачу. Рассчитаем нагрузку и подберём конфигурацию за 1 день.
Что прислать для расчёта
Чек-лист для заказа масляного ТЭН
- Объём масляной ванны (литры) или размеры бака (длина × ширина × высота, мм)
- Тип масла — минеральное, синтетическое, гидравлика, термальное
- Рабочая температура масла (максимальная, °C)
- Требуемая мощность или время нагрева от начальной до рабочей температуры
- Тип крепления: фланец, резьба G1/2–G1, штуцер под сварку
- Ограничения по размерам (длина и диаметр в зоне установки)
- Напряжение питания: 220 В или 380 В
Часто задаваемые вопросы
Какая удельная мощность допустима для ТЭН в минеральном масле?
Не более 1,5–2,0 Вт/см² поверхности трубки. Превышение ведёт к перегреву и коксованию масла у стенки трубки, что резко снижает теплоотвод и приводит к выгоранию спирали. Для синтетических масел допускается до 2,5–3,0 Вт/см².
Какой материал трубки выбрать для масляного ТЭН?
Для большинства минеральных масел достаточно стали 10 (углеродистая). AISI 304 нужна для масел с кислотными или серосодержащими присадками, а также для синтетики. Покрытий не требуется: масло само защищает металл от коррозии.
Как рассчитать мощность ТЭН для масляной ванны?
Формула: P = 0,00116 × V × ΔT / t. V — объём масла в литрах, ΔT — разница температур в °C, t — время нагрева в часах. Пример: 50 л, нагрев от 20 до 120°C за 2 ч: P = 0,00116 × 50 × 100 / 2 = 2,9 кВт. Берут 3 кВт с запасом на потери.
До какой температуры можно нагревать масло?
Минеральное масло — до 150–200°C. Высокотемпературные масла (силиконовые, Therminol) — до 300–350°C. При более высоких температурах масло начинает разлагаться и темнеть, а поверхность нагревателя покрывается нагаром.
Почему масляный ТЭН перегорает быстро?
Чаще всего — из-за превышения удельной мощности. Масло у поверхности трубки коксуется, нагар работает как теплоизолятор, спираль перегревается. Вторая причина: попадание воды в масло — оно вспенивается, теплообмен становится неравномерным. Третья: ТЭН для воды поставили в масло без пересчёта нагрузки.
Каков минимальный заказ и срок изготовления?
ТЭН-Миасс производит от 1 штуки. Срок — 7–14 рабочих дней в зависимости от сложности конструкции. Отгрузка по всей России и в Казахстан через СДЭК и ПЭК. Диаметр трубки — от 4 до 32 мм, длина — от 30 до 6000 мм.
Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
