Блок ТЭН для бойлера с термостатом: подбор параметров, цена и сроки

Чаще всего термостат на блок-ТЭНе щёлкает невпопад или бойлер перегревается не из-за самого термостата, а из-за того, куда встал его чувствительный элемент. Капиллярный баллон должен лежать в погружной гильзе на уровне, где вода реально греется, а не болтаться у самого фланца. Дальше, как это проверить при заказе и сколько стоит узел на 2-9 кВт.

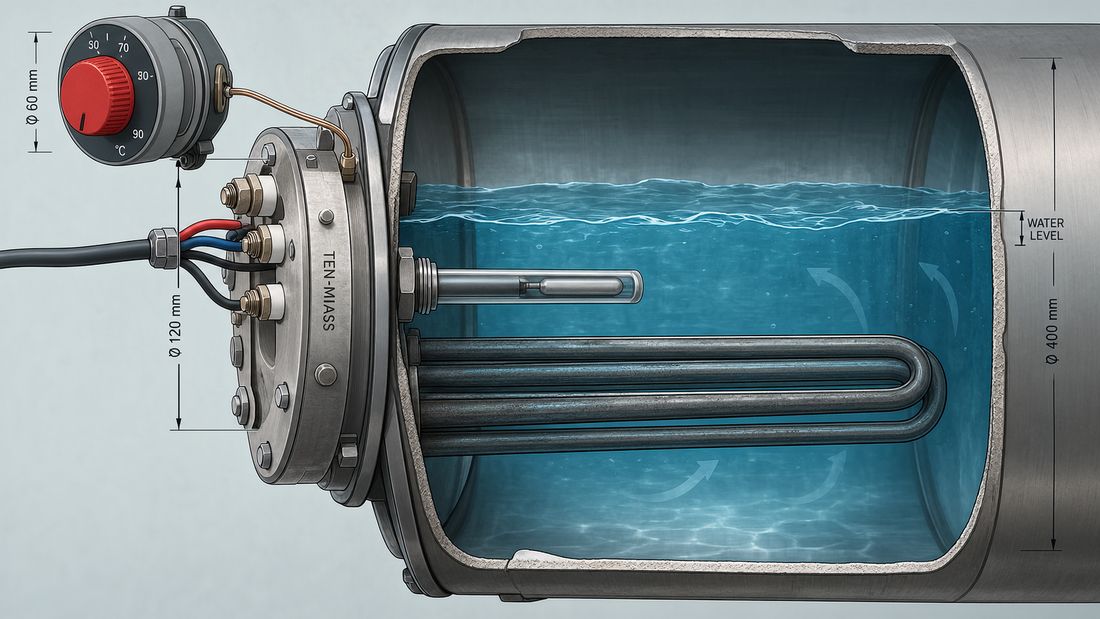

Баллон термостата в своей гильзе погружён в воду на той же глубине, что и трубки ТЭНа. Клеммы, провода и регулятор остаются на сухой стороне фланца.

Куда должен смотреть чувствительный элемент термостата

Он обязан находиться внутри погружной гильзы ниже уровня воды, в зоне, где вода реально прогревается при работе ТЭНа, а не у основания фланца. Для вертикального бойлера с фланцем сверху это значит: гильза термостата должна быть достаточно длинной, чтобы баллон дотянулся до средней трети бака, а не остался в верхних сантиметрах у самого фланца, где во время набора воды дольше всего держится холодный слой.

Если гильзу делают короткой «как у старого блока» без проверки реальной глубины бака, получается два сценария. Первый: баллон висит в воздушном зазоре у фланца и не касается воды вовсе, термостат меряет температуру металла и воздуха, срабатывает хаотично. Второй: баллон остаётся в верхнем холодном слое, пока низ бака уже кипит, термостат долго не видит перегрев, и бойлер греется выше уставки до тех пор, пока конвекция не донесёт горячую воду наверх.

Два типа термостата для блок-ТЭНа

На блок-ТЭН для бойлера ставим один из двух узлов.

• Капиллярный (погружной баллон). Латунная гильза с баллоном на конце тонкой капиллярной трубки, встроена в тот же фланец, что и нагреватель. Регулировка механическая, ручка с градусной шкалой снаружи. Основной вариант для блок-ТЭНа: компактный узел, не требует отдельного питания на датчик.
• Электронный с выносным датчиком. Терморезистор или термопара в отдельной погружной гильзе, провод идёт на электронный блок управления с дисплеем или реле. Ставим, когда нужна точная уставка с шагом в 1 °C, журналирование температуры или интеграция с автоматикой котельной.

Для обычного бытового бойлера хватает капиллярного узла: он проще, дешевле и не боится скачков напряжения. Электронный оправдан на промышленном объёме, где термостат встроен в общую схему управления.

Таблица подбора блок-ТЭН с термостатом по мощности

Термостат (капиллярный узел) входит в стоимость блока целиком, отдельно не продаётся. В нержавейке AISI 304 цена узла выше примерно вдвое из-за материала трубок и фланца. Цены при закупке от 10 шт. Точный расчёт делаем по чертежу в день обращения. Доставка СДЭК/ПЭК по РФ и в Казахстан, минимальная партия 1 шт.

Пример расчёта мощности

Бойлер на 100 л, вода на входе 15 °C, нужно 65 °C за час. Разница температур ΔT = 50 °C.

P = 0,00116 × V × ΔT / t = 0,00116 × 100 × 50 / 1 = 5,8 кВт

Округляем вверх до ближайшего типоряда: 6 кВт. На этой мощности гильза термостата должна входить в бак минимум на треть его внутреннего диаметра, чтобы баллон оказался в зоне активного перемешивания воды, а не в застойном слое у стенки фланца.

Что прислать для расчёта

• Объём бака в литрах и его ориентацию (вертикальный, горизонтальный, фланец сверху или сбоку)
• Напряжение питания (220 В или 380 В) и схему, если фаз несколько
• Диапазон температур на термостате: минимум и максимум уставки
• Посадочный размер фланца или резьбы, межосевое расстояние отверстий
• Материал: сталь 10 для обычной воды, нержавейка AISI 304 для жёсткой воды и пара, AISI 321 для агрессивной среды
• Фото или эскиз старого блока, если меняете вышедший из строя

О том, чем термостат отличается от аварийной термозащиты и зачем на котле нужны оба узла: Блок ТЭН для котла: термостат и термоотключение. Про выбор мощности под конкретный объём бойлера читайте в статье Сколько времени греется бойлер и какой ТЭН нужен, а про типовую ошибку подбора «по старому образцу» в статье Почему ТЭН для бойлера заказывают по модели, а не по размерам.
