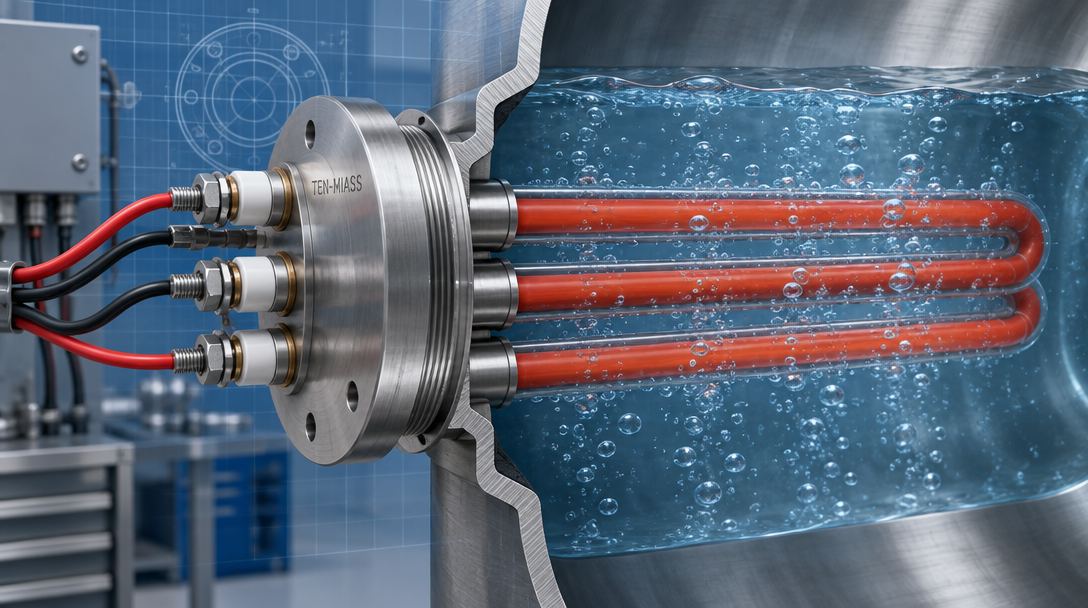

Блок ТЭН 3×2000 Вт 230 В для автоклава Tuttnauer: аналог артикула HEA012-0009
Блок из трёх ТЭНов по 2000 Вт на 230 В с артикулом HEA012-0009 стоит в автоклавах Tuttnauer для постадийного нагрева камеры: включается один элемент, потом добавляются второй и третий, суммарная мощность доходит до 6 кВт. Сопротивление каждого элемента по ГОСТ 13268-88 должно укладываться в коридор 25,2-29,4 Ом. Делаем аналог по фото старого блока или по чертежу. Оболочка из нержавеющей стали AISI 321, срок 7-14 рабочих дней.
Зачем в блоке три ТЭНа, а не один на 6 кВт
На бирке вышедшего из строя блока в заявке обычно написано что-то вроде «HEA012-0009, 3x2000W, 230V». Инженер сервисной службы ждёт один цельный нагреватель, а получает узел из трёх отдельных трубок в одной головке. Это не прихоть производителя автоклава, а способ управлять нагрузкой.
Контроллер включает элементы по очереди: сначала один, через минуту-две добавляет второй и третий. Пиковый ток через проводку и автоматический выключатель получается в три раза меньше, чем если бы камера грелась одним ТЭНом на 6 кВт сразу. Второй плюс такой схемы - отказоустойчивость: если один элемент перегорел, автоклав может продолжать работу на двух оставшихся, просто цикл нагрева станет длиннее.
Сопротивление элемента по ГОСТ 13268-88
Каждый элемент блока рассчитан на 2000 Вт при 230 В. Сопротивление холодной спирали считается по формуле R = U² / P:
R = 230² ÷ 2000 = 52 900 ÷ 2000 = 26,45 Ом
ГОСТ 13268-88 нормирует допуск мощности, не сопротивления: +5 % сверху, −10 % снизу. Для 2000 Вт это 2100-1800 Вт. Пересчёт через R = U²/P даёт несимметричный коридор сопротивления:
| Параметр | Значение |
|---|---|
| Расчётная мощность элемента | 2000 Вт |
| Расчётное сопротивление | 26,45 Ом |
| Нижняя граница (мощность 2100 Вт) | 25,2 Ом |
| Верхняя граница (мощность 1800 Вт) | 29,4 Ом |
| Ток одного элемента при 230 В | 8,7 А |
| Суммарный ток всех трёх элементов | 26,1 А |
Если мультиметр на отключённом от сети блоке показывает 25-29 Ом на каждой паре контактов, элемент исправен. Меньше 25 Ом: часть витков спирали замкнулась между собой. Больше 30 Ом: нить начала выгорать, элемент либо уже не держит заявленную мощность, либо скоро оборвётся совсем. Полную методику проверки мультиметром и разбор соседних случаев смотри в статье про ГОСТ 13268-88 простыми словами.
Цена по количеству рабочих элементов в блоке
Блок с тремя трубками в одной головке меняется целиком: отдельный элемент выварен в общий фланец, и заменить только его без переделки узла нельзя. Цена зависит от суммарной мощности блока:
| Конфигурация | Суммарная мощность | Цена, нержавейка AISI 321 |
|---|---|---|
| 1 элемент | 2 кВт | от 4 680 ₽ |
| 2 элемента | 4 кВт | от 9 360 ₽ |
| 3 элемента (полный блок HEA012-0009) | 6 кВт | от 14 040 ₽ |
Цены при закупке от 10 шт. Точный расчёт делаем по фото и чертежу в день обращения.
Материал оболочки: почему не углеродистая сталь
Камера автоклава Tuttnauer работает с насыщенным паром и деминерализованной или дистиллированной водой при температуре до 134°C и избыточном давлении. Углеродистая сталь в таких условиях ржавеет за считаные циклы, продукты коррозии оседают на инструменте и стенках камеры, что для медицинского или лабораторного стерилизатора недопустимо.
По умолчанию для блока автоклава берём нержавеющую сталь AISI 321 (08Х18Н10Т): титан-стабилизированную, устойчивую к пару и конденсату. AISI 316L рассматриваем как альтернативу, если по регламенту обработки требуется именно эта марка. Разбор разницы между 304, 321 и 316 смотри в статье про выбор стали для ТЭНов под среду. Общий подход к подбору блока под ёмкость из нержавейки описан в материале про блок ТЭН для ёмкости из нержавейки.
Что прислать, чтобы посчитать аналог
- Фото блока целиком и отдельно фото бирки с маркировкой (HEA012-0009 или любая другая)
- Фото фланца/головки со всех сторон — видно расположение контактов и прокладку
- Длину погружной части и общую длину каждого элемента
- Напряжение и мощность каждого элемента (если на бирке не читается — измерить сопротивление)
- Среду и режим работы: пар, вода, рабочая температура и давление в камере
- Схему включения элементов — одновременно все три или по стадиям через контроллер
Без фото или чертежа повторить посадочные размеры фланца и расположение контактов невозможно, блок просто не встанет на место старого.
