Что означают +30% и +100–150%
Это рабочие ориентиры ТЭН-Миасс для сопоставимых воздушных нагревателей. Значение +150% относится к калориферам, где поток достаточно сильный, равномерный и направлен прямо на ТЭНы.

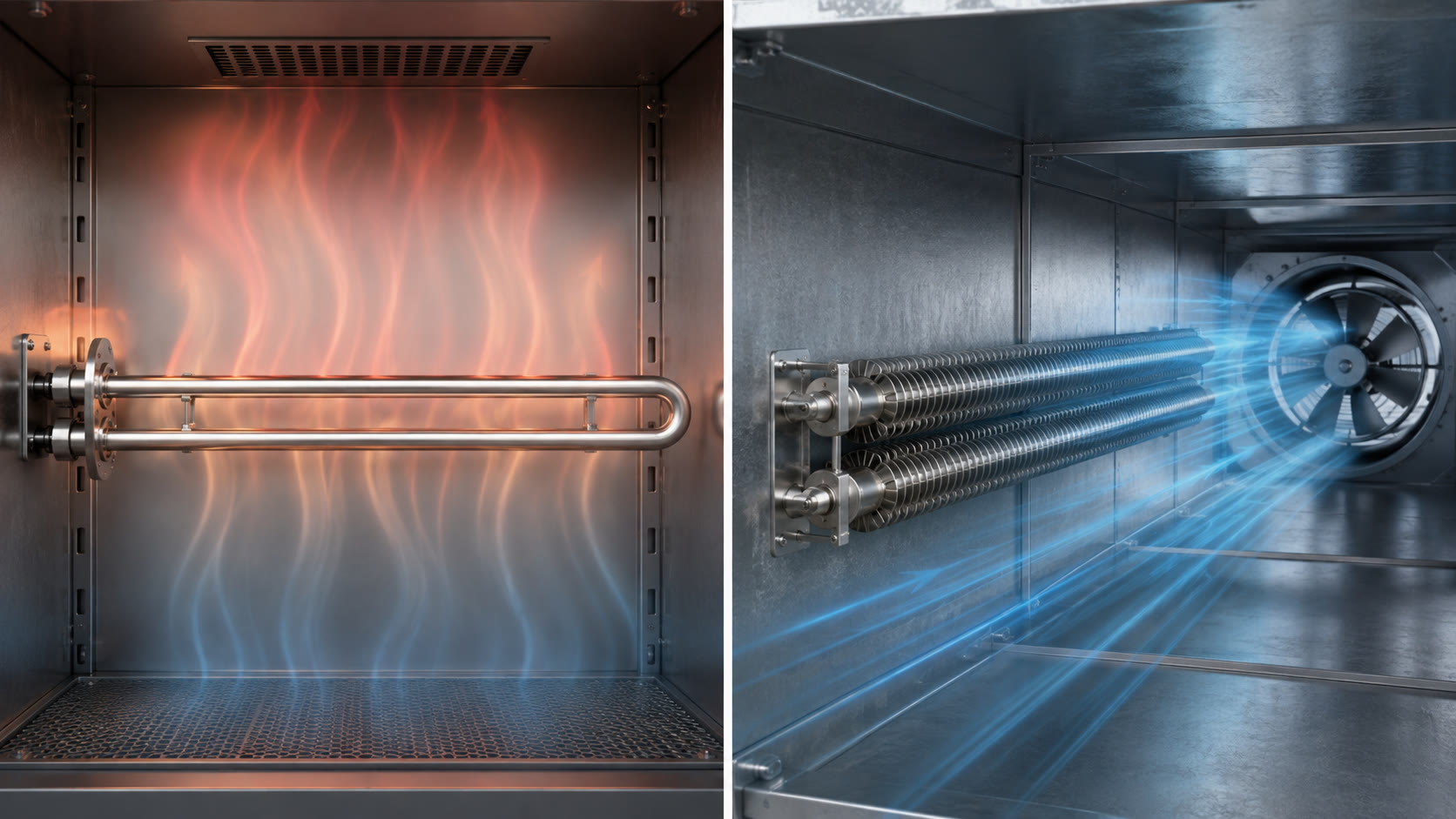

Гладкий ТЭН
Гладкий трубчатый электронагреватель передаёт тепло с наружной поверхности металлической оболочки. В воздухе его выбирают, когда важны простая очистка, устойчивость к пыли, компактность по диаметру или сложная форма элемента.
В соответствующем исполнении гладкие ТЭНы используют также для воды, масла, пресс-форм и других сред. Оребрение предназначено прежде всего для нагрева воздуха и газов.
Оребрённый ТЭН в спокойном воздухе
Без вентилятора воздух движется за счёт естественной конвекции. Рёбра увеличивают площадь теплоотдачи, но скорость отвода тепла всё равно ограничена слабым движением воздуха. Практический ориентир — увеличение нагрузки примерно на 30% относительно сопоставимого гладкого ТЭНа.
- обеспечить свободный проход воздуха между рёбрами;
- оставить выход нагретого воздуха вверх;
- сохранить зазоры между элементами;
- учесть пыль и поставить защиту от перегрева.

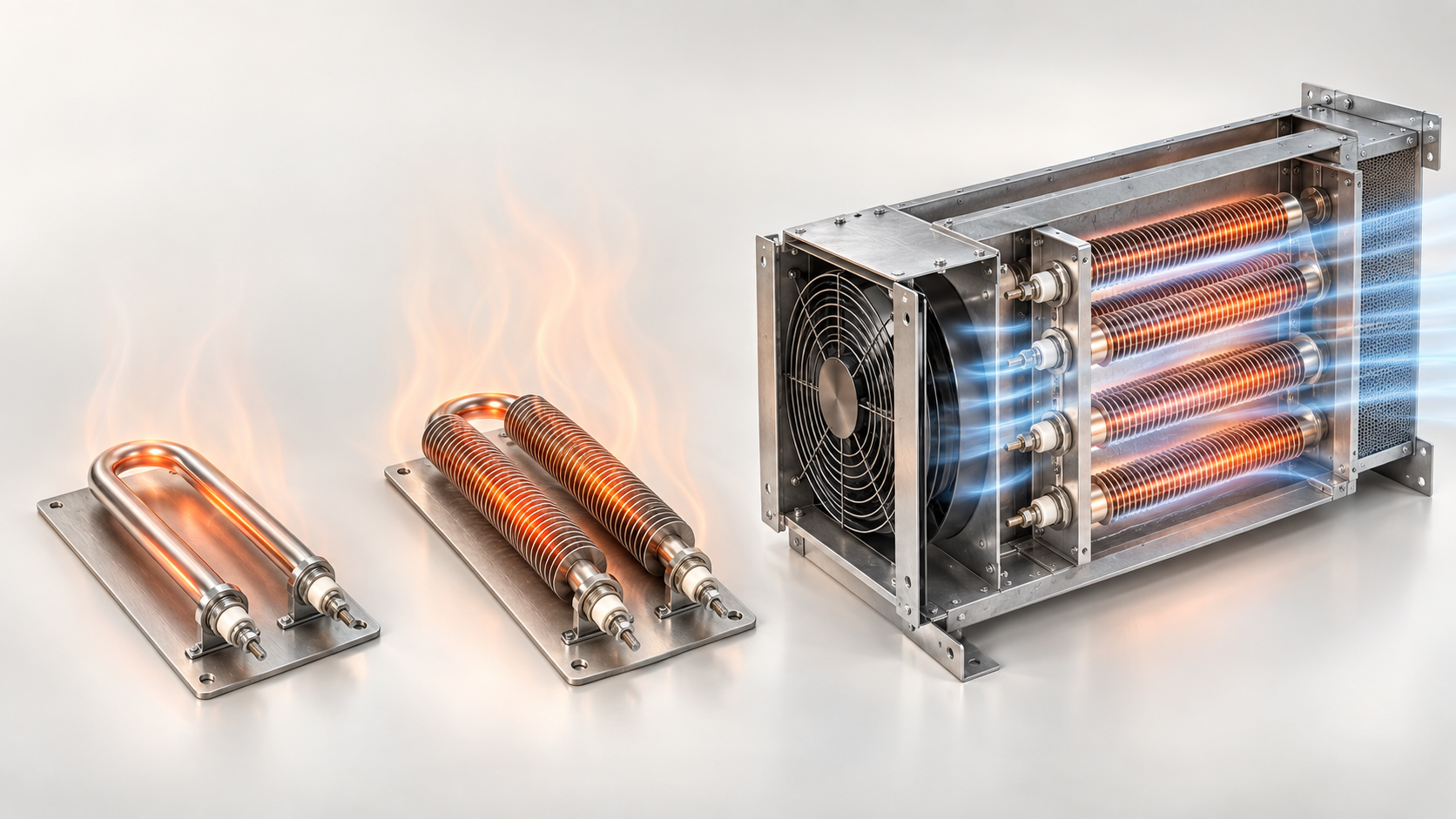

Оребрённый ТЭН под обдув
В калорифере, вентиляционном канале или сушильной установке вентилятор прогоняет воздух через нагревательный блок. Поток снимает тепло с рёбер и трубки, поэтому при тех же габаритах можно передать воздуху существенно большую мощность.
Рабочий ориентир — увеличение нагрузки на 100–150%. Верхнюю границу используют только при хорошем направленном обдуве непосредственно на ТЭНы.
При направленном потоке тепло быстрее уходит с рёбер. При остановке вентилятора этот режим становится опасным.

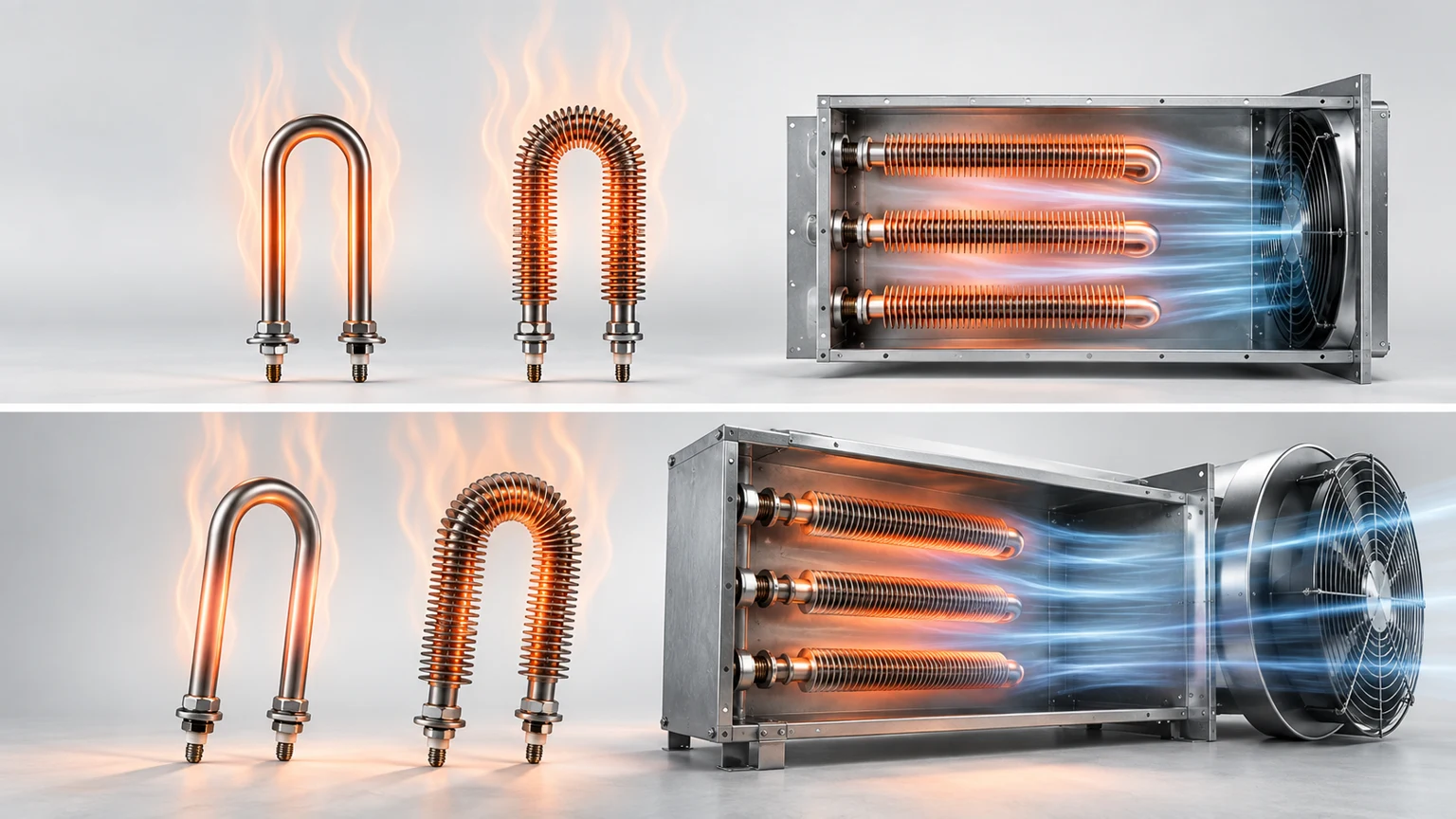

Сравнение трёх вариантов
| Вариант | Теплоотдача | Ориентир | Основной риск |
|---|---|---|---|
| Гладкий ТЭН | С поверхности трубки | Базовый уровень | Застой воздуха |
| Оребрённый, спокойный воздух | Площадь рёбер + естественная конвекция | До +30% | Запирание горячего воздуха |
| Оребрённый, обдув | Площадь рёбер + активный съём тепла | +100–150% | Остановка вентилятора |
Почему рёбра не создают дополнительное тепло
И гладкий, и оребрённый ТЭН мощностью 2 кВт преобразуют примерно 2 кВт электрической мощности в тепло. Рёбра меняют условия передачи тепла: увеличивают площадь, помогают снизить температуру трубки или позволяют разместить большую мощность на сопоставимой длине.
Защита ТЭНа под обдув
- блокировка нагрева без работающего вентилятора;
- датчик потока или перепада давления;
- рабочий регулятор температуры;
- независимый аварийный ограничитель;
- выбег вентилятора после отключения нагрева.
Что важно проверить перед заказом
Подтверждено: оребрение увеличивает площадь теплоотдачи, а направленный поток ускоряет передачу тепла воздуху. Практические ориентиры ТЭН-Миасс — около +30% для спокойного воздуха и +100–150% для обдува.
Зависит от задачи: итоговая мощность, температура поверхности, длина активной части, материал трубки, шаг оребрения и количество элементов.
Нужно сообщить: напряжение, мощность, размеры, температуры воздуха, расход или скорость потока, режим работы, наличие пыли и влаги, крепление и схему защиты.
