Когда воду в ёмкости нужно не просто нагреть, а удерживать в заданном температурном диапазоне, одного нагревательного элемента недостаточно. Нужны контроль температуры, правильное размещение ТЭНа и защита от работы без воды. Один из вариантов такой системы — погружной трубчатый нагреватель с отдельным шкафом управления.
На исходном фото показан именно такой комплект: несколько длинных трубчатых участков нагревателя, объединённых у головной части, гибкий металлорукав и отдельный металлический шкаф с цифровым прибором и органами управления. Конкретную мощность, напряжение и схему подключения по изображению определить нельзя.
Как устроен комплект
Рабочая часть погружного ТЭНа передаёт тепло непосредственно жидкости. У трубчатого электронагревателя нагревательная спираль обычно отделена от металлической оболочки электроизоляционным теплопроводным наполнителем. Материал оболочки выбирают под состав воды, рабочую температуру и условия эксплуатации.

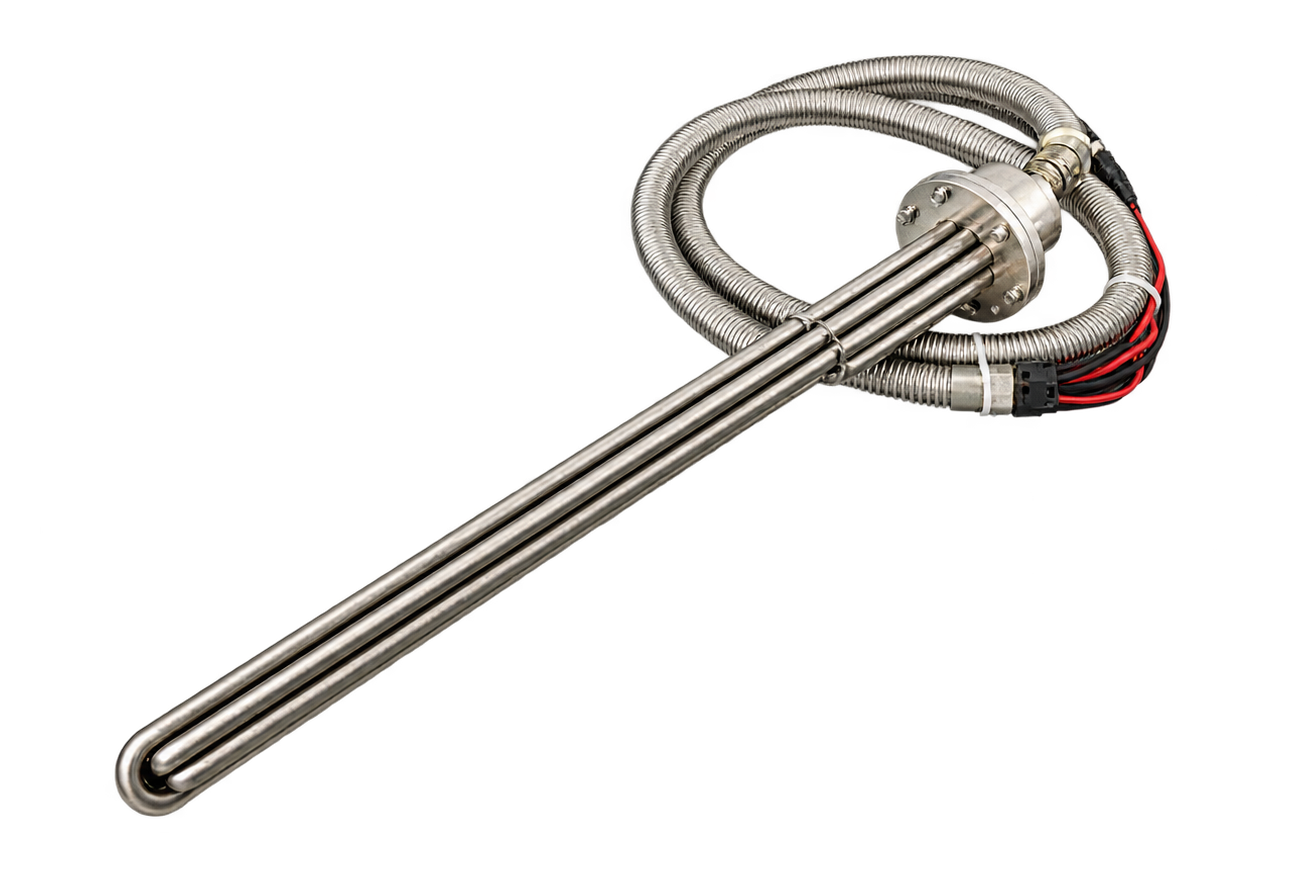

На фото трубчатые участки собраны в вытянутую конструкцию. Круглая головная часть объединяет их и служит местом вывода подключения; способ её крепления и герметизации нужно уточнять по чертежу. Гибкий металлорукав защищает проводку механически, но сам по себе не подтверждает ни водонепроницаемость соединений, ни возможность погружать электрические выводы.

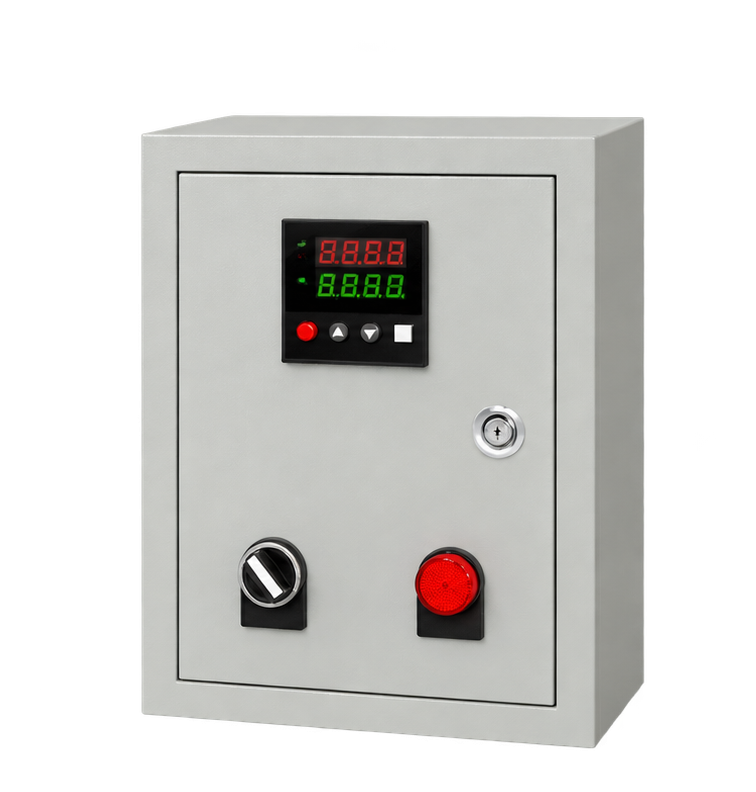

Пульт вынесен отдельно. На его дверце видны цифровой прибор, поворотный орган управления и красный элемент управления или индикации. Их точное назначение без схемы неизвестно. В описании продавца заявлена возможность комплектации управлением по уровню воды и по времени, однако наличие этих функций именно в показанном шкафу не подтверждено.
Где применяют погружные нагреватели
Такие решения используют для нагрева воды в технологических баках, ваннах и накопительных ёмкостях. Продавец также упоминает бетонно-смесительные узлы и поилки для животных. Для каждого применения отдельно оценивают доступ к нагревателю, условия электробезопасности, требования к воде и защиту от контакта с горячей поверхностью.
Для существующего бака важно заранее понять, как разместить рабочую часть ниже минимального уровня воды, закрепить изделие и оставить возможность очистки. Рекламная фраза «не требует монтажа» не отменяет необходимости безопасного электрического подключения и установки по инструкции изготовителя.
Как выбрать мощность
Мощность определяют по объёму воды, начальной и требуемой температуре, допустимому времени нагрева и теплопотерям бака. Если во время работы поступает холодная вода, её расход тоже включают в расчёт.
Например, для нагрева 200 литров воды с 10 до 50 °C теоретически потребуется около 9,3 кВт·ч тепловой энергии. При мощности 6 кВт идеальное время составит примерно 1 час 33 минуты. Это расчётный пример, а не характеристика изделия с фотографии: он не учитывает нагрев самого бака, потери тепла и поступление новой воды. Реальное время при этих условиях будет больше.
Увеличивать мощность без проверки конструкции нельзя. Помимо общей мощности важна удельная нагрузка на поверхность оболочки: от неё зависят температура поверхности и условия образования отложений. Допустимое значение подбирают под среду и материал нагревателя.
Что должен делать шкаф управления
Температурное регулирование включает и отключает нагрев по сигналу датчика. Датчик размещают так, чтобы он измерял температуру воды в характерной точке, а не только локальный перегрев рядом с ТЭНом. При неравномерном прогреве могут потребоваться перемешивание или циркуляция.
Для бака, который может опустеть, предусматривают блокировку нагрева при недостаточном уровне воды. Таймер эту функцию не заменяет. Аварийное ограничение температуры также следует рассматривать отдельно от обычного регулирования: состав защит и их независимость определяют при проектировании.
Силовые аппараты, защитное заземление, защиту цепей и степень защиты шкафа выбирают под напряжение, ток, условия помещения и применимые требования. До заказа полезно получить не только фотографию дверцы, но и электрическую схему с перечнем функций.
Почему нельзя включать ТЭН без воды
При оголении рабочей части теплоотвод резко ухудшается. Оболочка может перегреться, а нагреватель — выйти из строя. Накипь и другие отложения тоже ухудшают передачу тепла воде и увеличивают риск локального перегрева.
Поэтому при эксплуатации проверяют минимальный уровень жидкости и состояние поверхности, а периодичность очистки назначают по качеству воды и фактическому образованию отложений. Способ очистки должен быть совместим с материалом оболочки и рекомендациями изготовителя. В карточке продавца отдельно указаны ограничения гарантии при сухом нагреве и повреждениях, связанных с водой и отложениями.
Что важно проверить перед заказом
По фото подтверждается внешний вид комплекта, но не его технические параметры. Для подбора нужны объём бака, состав воды, требуемая температура, время нагрева, напряжение питания, размеры проёма, глубина погружения и минимальный рабочий уровень.
У изготовителя запрашивают мощность, материал оболочки, габаритный чертёж, границы рабочей и холодной зон, допустимое положение установки, требования к погружению, степень защиты соединений и схему шкафа. Отдельно согласуют датчик температуры, контроль уровня и аварийное отключение.
В китайском заголовке используется слово «взрывозащищённый». По фотографии это свойство не устанавливается. Для применения во взрывоопасной зоне необходимы соответствующие документы, маркировка и проверка пригодности всего комплекта для конкретной среды и зоны.
Частые вопросы
Можно ли погрузить нагреватель целиком?
Только если это прямо допускает изготовитель. Погружение рабочей части не означает, что головку, выводы или соединение кабеля разрешено размещать под водой.
Есть ли в показанном пульте защита от сухого хода?
По фото это неизвестно. Продавец заявляет возможность комплектации управлением по уровню, но конкретный комплект и алгоритм отключения нужно подтвердить схемой.
Можно ли нагревать не воду, а масло или химический раствор?
Без отдельного подбора — нельзя считать изделие подходящим. Другая среда меняет требования к материалу оболочки, поверхностной нагрузке, температуре и защите.
Достаточно ли указать продавцу объём бака?
Нет. Нужны также температурный режим, время нагрева, параметры электропитания, состав жидкости и условия установки. Только после этого можно согласовать нагреватель и автоматику.
Отправить параметры на расчёт
Заполните форму ниже: укажите мощность, напряжение и что требуется нагревать. Габаритные размеры добавьте, если они важны для установки.
Иллюстрации созданы по референсу и показывают пример конструкции, а не подтверждённую комплектацию или конкретный товар «ТЭН-Миасс». Технические характеристики согласуют по документации изготовителя.
